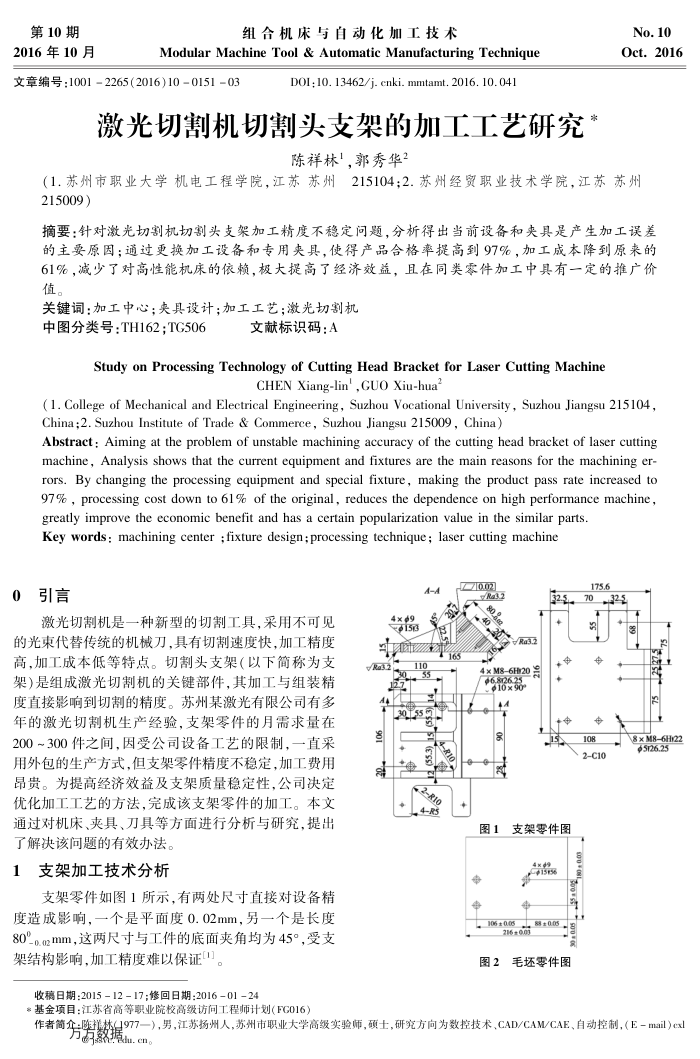

第10期 2016年10月
组合机床与自动化加工技术
Modular Machine Tool & Automatic Manufacturing Technique
文章编号：10012265(2016)10015103
D0I:10.13462/j.cnki. mmtamt.2016.10.041
激光切割机切割头支架的加工工艺研究
陈祥林，郭秀华2
215009)
No.10 Oct.2016
摘要：针对激光切割机切割头支架加工精度不稳定问题，分析得出当前设备和夹具是产生加工误差的主要原因：通过更换加工设备和专用夹具，使得产品合格率提高到9%，加工成本降到原来的 61%，减少了对高性能机床的依赖，极大提高了经济效益，且在同类零件加工中具有一定的推广价值。
关键词：加工中心：夹具设计；加工工艺；激光切割机
中图分类号：TH162；TG506
文献标识码：A
Study on Processing Technology of Cutting Head Bracket for Laser Cutting Machine
CHEN Xiang-lin',GUO Xiu-hua
(1. College of Mechanical and Electrical Engineering, Suzhou Vocational University, Suzhou Jiangsu 215104, China;2.Suzhou Institute of Trade & Commerce,Suzhou Jiangsu 215009, China)
Abstract: Aiming at the problem of unstable machining accuracy of the cutting head bracket of laser cutting machine, Analysis shows that the current equipment and fixtures are the main reasons for the machining er rors. By changing the processing equipment and special fixture, making the product pass rate increased to 97% , processing cost down to 61% of the original, reduces the dependence on high performance machine,
greatly improve the economic benefit and has a certain popularization value in the similar parts. Key words: machining center ;fixture design;processing technique; laser cutting machine
0
引言
激光切割机是一种新型的切割工具，采用不可见
的光束代替传统的机械刀，具有切割速度快，加工精度高，加工成本低等特点。切割头支架（以下简称为支架）是组成激光切割机的关键部件，其加工与组装精度直接影响到切割的精度。苏州某激光有限公司有多年的激光切割机生产经验，支架零件的月需求量在 200~300件之间，因受公司设备工艺的限制，一直采用外包的生产方式，但支架零件精度不稳定，加工费用昂贵。为提高经济效益及支架质量稳定性，公司决定优化加工工艺的方法，完成该支架零件的加工。本文通过对机床、夹具、刀具等方面进行分析与研究，提出
了解决该问题的有效办法。 1
支架加工技术分析
支架零件如图1所示，有两处尺寸直接对设备精度造成影响，一个是平面度0.02mm，另一个是长度 800.mm，这两尺寸与工件的底面夹角均为45°，受支架结构影响，加工精度难以保证1]。
收稿日期：2015-12-17；修回日期：2016-01-24
*基金项目：江苏省高等职业院校高级访间工程师计划（FG016）
Ra32 901
4X 153
A-A
110 2055
10.0
Ra3.2
Pa3
4×M86Hr20 1
图1
325 +$
支架零件图
175.6 325 70
2527 75
中
108 2C10
800 So
￥106±0.0
00
R 8
图2毛坏零件图
486H/22 $5126.25
作者简众：陈禁1977一），男，江苏扬州人，苏州市职业大学高级实验师，硕士，研究方向为数控技术，CAD/CAM/CAE、自动控制，（E-mail)cxl
