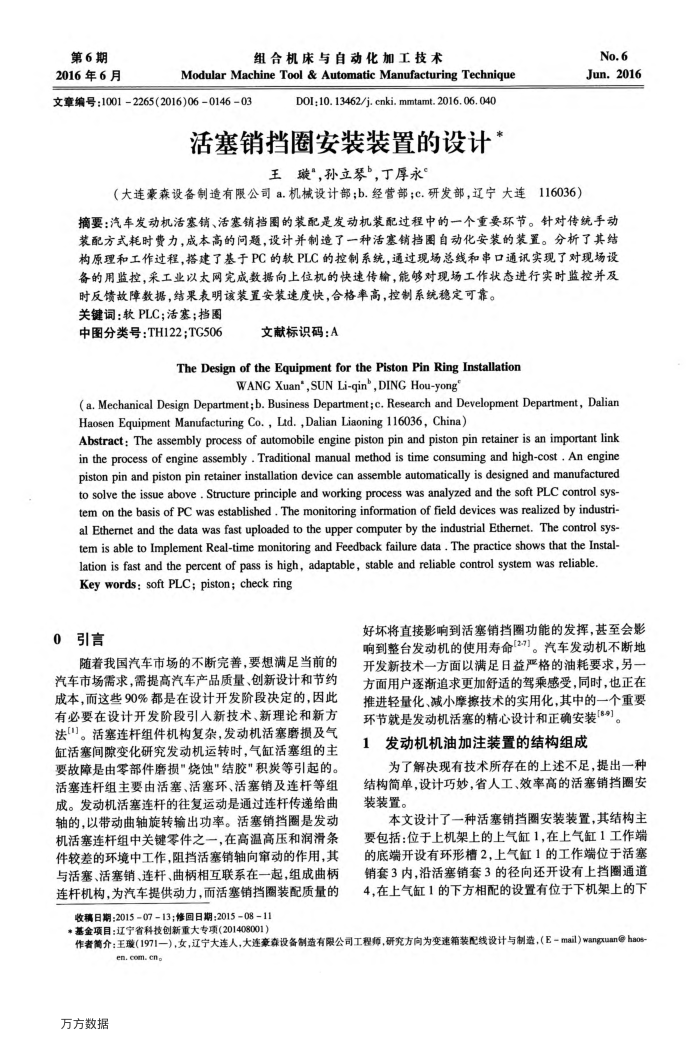

第6期 2016年6月
组合机床与自动化加工技术
Modular Machine Tool & Automatic Manufacturing Technique
文章编号：10012265(2016)06014603
DO1:10.13462/j. cnki. mmtamt.2016.06.040
活塞销挡圈安装装置的设计*
王璇"，孙立琴，丁厚永。
（大连豪森设备制造有限公司a.机械设计部；b.经营部；c.研发部，辽宁大连116036）
No.6 Jun.2016
摘要：汽车发动机活塞销、活塞销挡图的装配是发动机装配过程中的一个重要环节。针对传统手动装配方式耗时费力，成本高的问题，设计并制造了一种活塞销挡图自动化安装的装置。分析了其结构原理和工作过程，搭建了基于PC的软PLC的控制系统，通过现场总线和串口通讯实现了对现场设备的用监控，采工业以太网完成数据向上位机的快速传输，能够对现场工作状态进行实时监控并及
时反馈故障数据，结果表明该装置安装速度快，合格率高，控制系统稳定可靠。关键词：软PLC：活塞：挡围
中图分类号：TH122;TG506
文献标识码：A
The Design of the Equipment for the Piston Pin Ring Installation
WANG Xuan',SUN Li-qin",DING Hou-yong
(a. Mechanical Design Department;b. Business Department;c. Research and Development Department, Dalian Haosen Equipment Manufacturing Co. , Lid. ,Dalian Liaoning 116036, China)
Abstract: The assembly process of automobile engine piston pin and piston pin retainer is an important link in the process of engine assembly . Traditional manual method is time consuming and high-cost . An engine piston pin and piston pin retainer installation device can assemble automatically is designed and manufactured to solve the issue above.Structure principle and working process was analyzed and the soft PLC control sys-tem on the basis of PC was established . The monitoring information of field devices was realized by industri-al Ethermet and the data was fast uploaded to the upper computer by the industrial Ethermet. The control sys-tem is able to Implement Real-time monitoring and Feedback failure data . The practice shows that the Instal-
lation is fast and the percent of pass is high, adaptable, stable and reliable control system was reliable. Key words: soft PLC; piston; check ring
0引言
随着我国汽车市场的不断完善，要想满足当前的汽车市场需求，需提高汽车产品质量、创新设计和节约成本，而这些90%都是在设计开发阶段决定的，因此有必要在设计开发阶段引入新技术、新理论和新方法[]。活塞连杆组件机构复杂，发动机活塞磨损及气缸活塞间隙变化研究发动机运转时，气缸活塞组的主要故障是由零部件磨损"烧蚀”结胶”积炭等引起的。活塞连杆组主要由活塞、活塞环、活塞销及连杆等组成。发动机活塞连杆的往复运动是通过连杆传递给曲轴的，以带动曲轴旋转输出功率。活塞销挡圈是发动机活塞连杆组中关键零件之一，在高温高压和润滑条件较差的环境中工作，阻挡活塞销轴向窜动的作用，其与活塞、活塞销、连杆、曲柄相互联系在一起，组成曲柄连杆机构，为汽车提供动力，而活塞销挡圈装配质量的
收稿日期：2015-07-13；修回日期：201508-11*基金项目：辽宁省科技创新重大专项(201408001）
好坏将直接影响到活塞销挡圈功能的发挥，基至会影响到整台发动机的使用寿命[23-7]。汽车发动机不断地开发新技术一方面以满足日益严格的油耗要求，另，方面用户逐渐追求更加舒适的驾乘感受，同时，也正在推进轻量化、减小摩擦技术的实用化，其中的一个重要环节就是发动机活塞的精心设计和正确安装[""]。
发动机机油加注装置的结构组成 1
为了解决现有技术所存在的上述不足，提出一种结构简单，设计巧妙，省人工、效率高的活塞销挡圈安装装置。
本文设计了一种活塞销挡圈安装装置，其结构主要包括：位于上机架上的上气缸1，在上气缸1工作端的底端开设有环形槽2，上气缸1的工作端位于活塞销套3内，沿活塞销套3的径向还开设有上挡圈通道 4,在上气缸1的下方相配的设置有位于下机架上的下
作者简介：王（1971一），女，辽宁大连人，大连豪森设备制造有限公司工程师，研究方向为变速箱装配线设计与制造，（E-mail）wangxun@haos-
en.com.cn。
