轴用弹性挡圈专用安装工具王豪
在组装汽车起重机臂端滑轮表动轴承时，需将轴用弹性挡圈安装在该轴承外圈外径沟槽内，传统的方法是使用尖嘴钳进行安装。若弹性挡圈直径小于100mm，使用尖嘴钳可轻松进行安装，但是若弹性挡圈直径达到200mm、厚度达到5mm时，使用尖嘴钳安装就会增加工人劳动强度，基至挡圈还可能期出伤人。为此我们制作了一种轴用弹性挡圈专用安装工具。

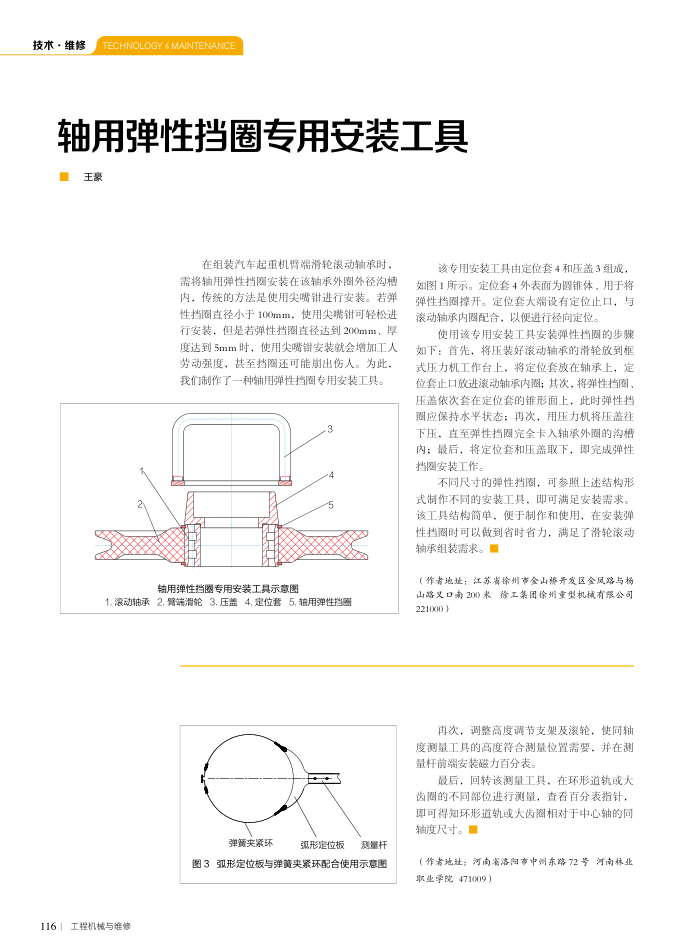

轴用弹性挡圈专用安装工具示意图
2.臂端滑轮3.压盖4.定位套5.轴用弹性挡圈
1.滚动轴承
弹策夹紧环
弧形定位板
测量杆
图3弧形定位板与弹策夹紧环配合使用示意图
1161工程机械与维修
该专用安装工具由定位套4和压盖3组成，如图1所示。定位套4外表面为圆锥体，用于将弹性挡圈撑开。定位套大端设有定位止口，与滚动轴承内圈配合，以便进行径向定位。
使用该专用安装工具安装弹性挡圈的步骤如下：首先，将压装好滚动轴承的滑轮放到框式压力机工作台上，将定位套放在轴承上，定位套止口放进滚动轴承内圈；其次，将弹性挡圈压盖依次套在定位套的锥形面上，此时弹性挡圈应保持水平状态；再次，用压力机将压盖往下压，直至弹性挡圈完全卡入轴承外圈的沟内；最后，将定位套和压盖取下，即完成弹性挡圈安装工作。
不同尺寸的弹性挡圈，可参照上述结构形式制作不同的安装工具，即可满足安装需求。该工具结构简单，便于制作和使用，在安装弹性挡圈时可以做到省时省力，满足了滑轮滚动轴承组装需求。
（作者地址：江苏省徐州市金山桥开发区金风路与山路叉口南200来徐工集团徐州重型机械有限公司 221000)
再次，、调整高度调节支架及深轮，使回轴度测量工具的高度符合测量位置需要，并在测量杆前端安装磁力百分表。
最后，回转该测量工具，在环形道轨或大齿圈的不同部位进行测量，查看百分表指针，即可得知环形道轨或大齿圈相对于中心轴的同轴度尺寸。
（作者地址：河南省洛阳市中州东路72号河南林业职业季院471009）
