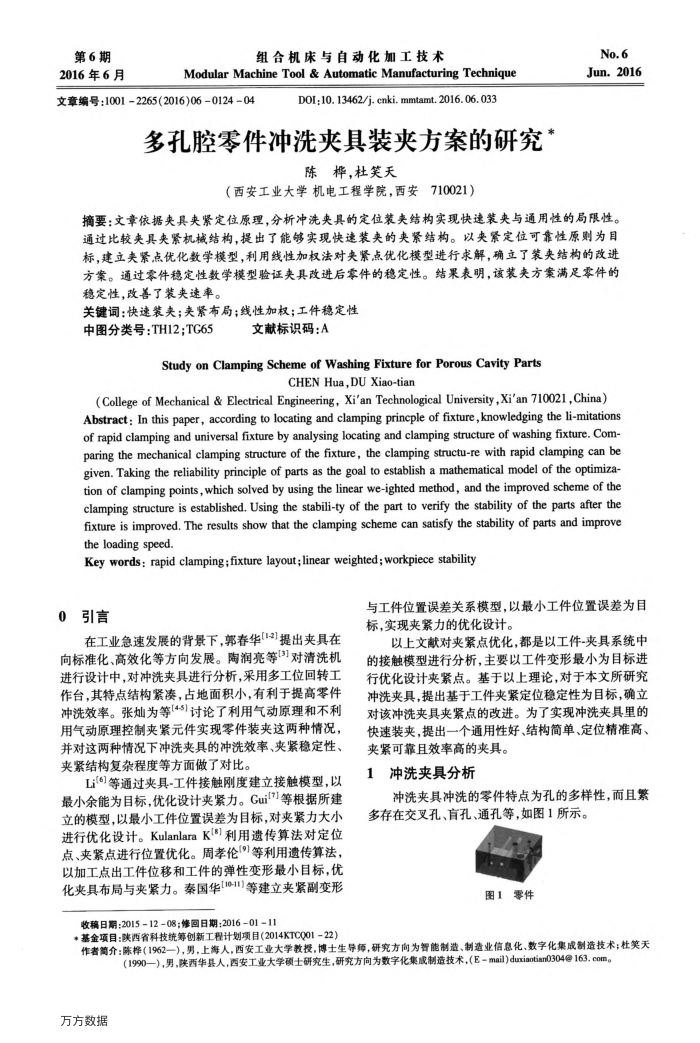

第6期 2016年6月
组合机床与自动化加工技术
ModularMachineTool &AutomaticManufacturingTechnique
文章编号：10012265(2016)06012404
DOI:10. 13462/j. cnki. mmtamt. 2016.06.033
多孔腔零件冲洗夹具装夹方案的研究
陈桦，杜笑天
（西安工业大学机电工程学院，西安
710021）
No.6 Jun.2016
摘要：文章依据央具夹紧定位原理，分析冲洗央具的定位装夹结构实现快速装夹与通用性的局限性。通过比较夹具夹紧机械结构，提出了能够实现快速装夹的夹紧结构。以夹紧定位可靠性原则为目标，建立夹紧点优化数学模型，利用线性加权法对夹紧点优化模型进行求解，确立了装夹结构的改进方案。通过零件稳定性数学模型验证夹具改进后零件的稳定性。结果表明，该装夹方案满足零件的稳定性，改善了装夹速率。
关键词：快速装卖；夹紧布局；线性加权；工件稳定性
中图分类号：TH12；TG65
文献标识码：A
StudyonClampingSchemeof WashingFixtureforPorousCavityParts
CHENHua,DUXiao-tian
(College of Mechanical & Electrical Engineering, Xi'an Technological University,Xi'an 710021,China) Abstract: In this paper, according to locating and clamping princple of fixture,knowledging the li-mitations of rapid clamping and universal fixture by analysing locating and clamping structure of washing fixture. Com-paring the mechanical clamping structure of the fixture, the clamping structu-re with rapid clamping can be given. Taking the reliability principle of parts as the goal to establish a mathematical model of the optimiza-tion of clamping points,which solved by using the linear we-ighted method, and the improved scheme of the clamping structure is established. Using the stabili-ty of the part to verify the stability of the parts after the fixture is improved. The results show that the clamping scheme can satisfy the stability of parts and improve the loading speed
Key words: rapid clamping;fixture layout;linear weighted;workpiece stability
0引言
在工业急速发展的背景下，郭春华[12]提出夹具在向标准化、高效化等方向发展。陶润亮等[3]对清洗机进行设计中，对冲洗夹具进行分析，采用多工位回转工作台，其特点结构紧凌，占地面积小，有利于提高零件冲洗效率。张灿为等(45]讨论了利用气动原理和不利用气动原理控制夹紧元件实现零件装夹这两种情况，并对这两种情况下冲洗夹具的冲洗效率、夹紧稳定性、夹紧结构复杂程度等方面做了对比。
Li(6)等通过夹具-工件接触刚度建立接触模型，以最小余能为目标，优化设计夹紧力。Gui[7]等根据所建立的模型，以最小工件位置误差为目标，对夹紧力大小进行优化设计。KulanlaraKl)利用遗传算法对定位点、夹紧点进行位置优化。周孝伦(9)等利用遗传算法，以加工点出工件位移和工件的弹性变形最小目标，优化夹具布局与夹紧力。秦国华10-1]等建立夹紧副变形
收稿日期：2015-12-08：修图日期：2016-01-11
（00
与工件位置误差关系模型，以最小工件位置误差为目标，实现夹紫力的优化设计。
以上文献对夹紧点优化，都是以工件-夹具系统中的接触模型进行分析，主要以工件变形最小为目标进行优化设计夹紧点。基于以上理论，对于本文所研究冲洗夹具，提出基于工件夹紧定位稳定性为目标，确立对该冲洗夹具夹紧点的改进。为了实现冲洗夹具里的快速装夹，提出一个通用性好、结构简单、定位精准高、夹紧可靠且效率高的夹具。
冲洗夹具分析
冲洗夹具冲洗的零件特点为孔的多样性，而且紫多存在交叉孔、盲孔、通孔等，如图1所示。
图1零件
作者简介：陈棒（1962一），男，上海人，西安工业大学教授，博士生导师，研究方向为智能制造、制造业信息化、数字化集成制造技术；杜笑天
（1990—），男，陕西华县人，西安工业大学硕士研究生，研究方向为数字化集成制造技术，（E-mail)duziaotian0304@163.com。
