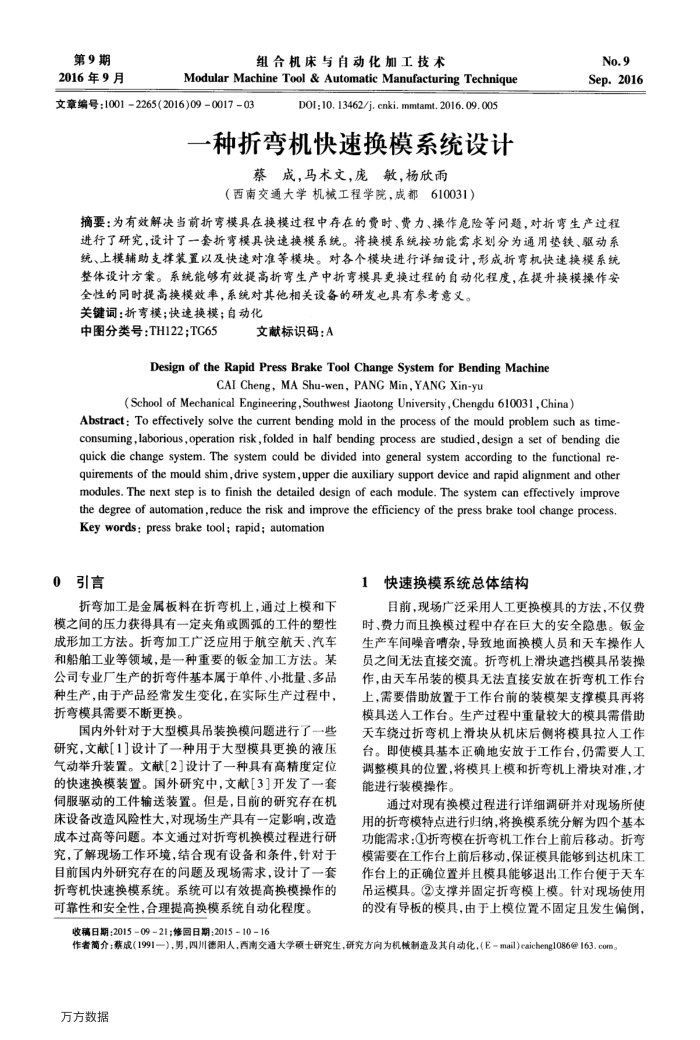

第9期 2016年9月
组合机床与自动化加工技术
Modular Machine Tool & Automatic Manufacturing Technique
文章编号：10012265(2016)09001703
DOI:10. 13462/j. cnki, mmtamt. 2016. 09. 005
一种折弯机快速换模系统设计
蔡成，马术文，庞敏，杨欣雨
（西南交通大学机械工程学院，成都610031）
No.9 Sep.2016
摘要：为有效解决当前折弯模具在换模过程中存在的费时、费力、操作危险等问题，对折弯生产过程进行了研究，设计了一套折弯模具快速换模系统。将换模系统按功能需求划分为通用垫铁、驱动系统、上模辅助支择装置以及快速对准等模块。对各个模块进行详细设计，形成折弯机快速换模系统整体设计方案。系统能够有效提高折弯生产中折弯模具更换过程的自动化程度，在提升换模操作安
全性的同时提高换模效率，系统对其他相关设备的研发也具有参考意义。关键词：折弯模；快速换模；自动化
中图分类号：TH122：TG65
文献标识码：A
Design of the Rapid Press Brake Tool Change System for Bending Machine
CAI Cheng, MA Shu-wen, PANG Min, YANG Xin-yu
(School of Mechanical Engineering, Southwest Jiaotong University , Chengdu 610031 , China)
Abstract: To effectively solve the current bending mold in the process of the mould problem such as time-asnaessaroeaoeaosooeo quick die change system. The system could be divided into general system according to the functional re-quirements of the mould shim,drive system,upper die auxiliary support device and rapid alignment and other modules. The next step is to finish the detailed design of each module. The system can effectively improve the degree of automation,reduce the risk and improve the efficiency of the press brake tool change process Key words: press brake tool; rapid; automation
0引言
折弯加工是金属板料在折弯机上，通过上模和下模之间的压力获得具有一定夹角或圆弧的工件的塑性成形加工方法。折弯加工广泛应用于航空航天、汽车和船舶工业等领域，是一种重要的钣金加工方法。某公司专业厂生产的折弯件基本属于单件、小批量、多品种生产，由于产品经常发生变化，在实际生产过程中，折弯模具需要不断更换。
国内外针对于大型模具吊装换模问题进行了一些研究,文献[1]设计了一种用于大型模具更换的液压气动举升装置。文献[2]设计了一种具有高精度定位的快速换模装置。国外研究中，文献[3]开发了一套伺服驱动的工件输送装置。但是，目前的研究存在机床设备改造风险性大，对现场生产具有一定影响，改造成本过高等间题。本文通过对折弯机换模过程进行研究，了解现场工作环境，结合现有设备和条件，针对于目前国内外研究存在的问题及现场需求，设计了一套折弯机快速换模系统。系统可以有效提高换模操作的可靠性和安全性，合理提高换模系统自动化程度。
1快速换模系统总体结构
目前，现场广泛采用人工更换模具的方法，不仅费时、费力而且换模过程中存在巨大的安全隐患。钣金生产车间噪音赠杂，导致地面换模人员和天车授作人员之间无法直接交流。折弯机上滑块遮挡模具吊装操作，由天车吊装的模具无法直接安放在折弯机工作台上，需要借助放置于工作台前的装模架支撑模具再将模具送人工作台。生产过程中重量较大的模具需借助天车绕过折弯机上滑块从机床后侧将模具拉人工作台。即使模具基本正确地安放于工作台，仍需要人工调整模具的位置，将模具上模和折弯机上滑块对准，才能进行装模操作。
通过对现有换模过程进行详细调研并对现场所使用的折弯模特点进行归纳，将换模系统分解为四个基本功能需求：①折弯模在折弯机工作台上前后移动。折弯模需要在工作台上前后移动，保证模具能够到达机床工作台上的正确位置并且模具能够退出工作台便于天车吊运模具。②支撑并固定折弯模上模。针对现场使用的没有导板的模具，由于上模位置不固定且发生偏倒，
收稿日期：201509-21；修回日期：2015-1016
作者简介：蔡成(1991—），男，四川德阳人，西南交通大学硕士研究生，研究方向为机械制造及其自动化，（Email)caicheng1086@163.com 万方数据
