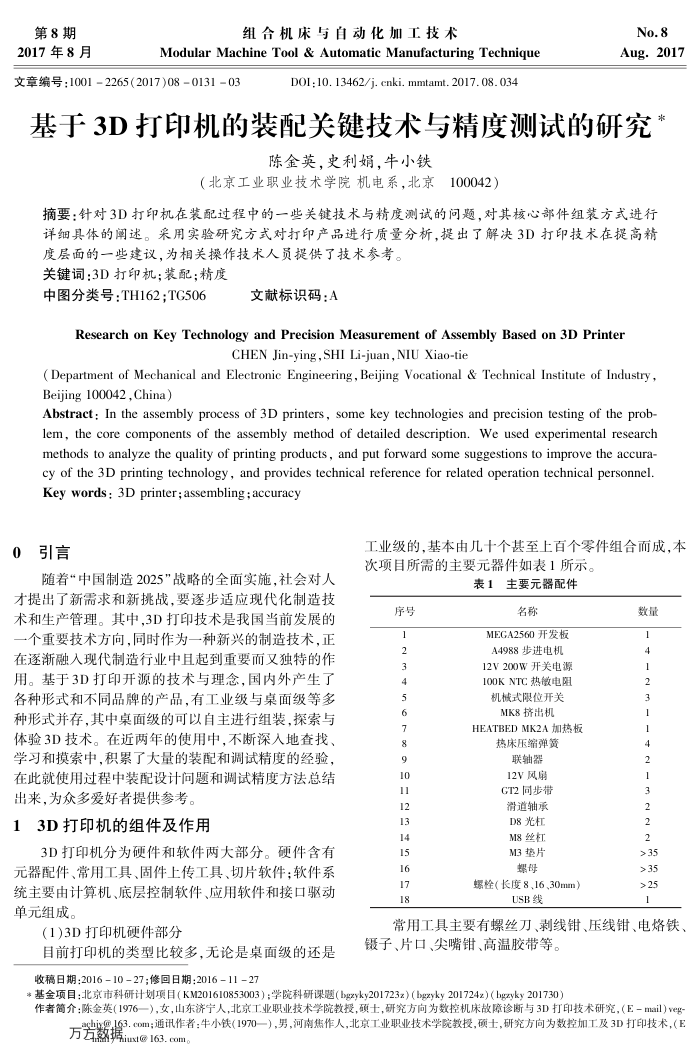

第8期 2017年8月
组合机床与自动化加工技术
ModularMachineTool&AutomaticManufacturingTechnique
文章编号：10012265(2017)08013103
DOI:10. 13462/j. cnki. mmtamt. 2017. 08. 034
No.8 Aug.2017
基于3D打印机的装配关键技术与精度测试的研究
陈金英，史利娟，牛小铁
（北京工业职业技术学院机电系，北京
100042）
摘要：针对3D打印机在装配过程中的一些关键技术与精度测试的问题，对其核心部件组装方式进行详细具体的阐述。采用实验研究方式对打印产品进行质量分析，提出了解决3D打印技术在提高精
度层面的一些建议，为相关操作技术人员提供了技术参考。关键词：3D打印机：装配：精度
中图分类号：TH162；TG506
文献标识码：A
Research on Key Technology and Precision Measurement of Assembly Based on 3D Printer
CHEN Jin-ying, SHI Li-juan, NIU Xiao-tie
(Department of Mechanical and Electronic Engineering, Beijing Vocational & Technical Institute of Industry, Beijing 100042,China)
Abstract: In the assembly process of 3D printers, some key technologies and precision testing of the prob-lem, the core components of the assembly method of detailed description. We used experimental research eee cy of the 3D printing technology , and provides technical reference for related operation technical personnel. Key words: 3D printer;assembling;accuracy
0
引言
随着*中国制造2025”战略的全面实施，社会对人
才提出了新需求和新挑战，要逐步适应现代化制造技术和生产管理。其中,3D打印技术是我国当前发展的一个重要技术方向，同时作为一种新兴的制造技术，正在逐渐融入现代制造行业中且起到重要而又独特的作用。基于3D打印开源的技术与理念，国内外产生了各种形式和不同品牌的产品，有工业级与桌面级等多种形式并存，其中桌面级的可以自主进行组装，探索与体验3D技术。在近两年的使用中，不断深入地查找、学和摸索中，积累了大量的装配和调试精度的经验，在此就使用过程中装配设计问题和调试精度方法总结出来，为众多爱好者提供参考。
3D打印机的组件及作用 1
3D打印机分为硬件和软件两大部分。硬件含有元器配件、常用工具、固件上传工具、切片软件；软件系统主要由计算机、底层控制软件、应用软件和接口驱动单元组成。
(1)3D打印机硬件部分
目前打印机的类型比较多，无论是桌面级的还是收稿日期：2016-10-27；修回日期：2016-11-27
工业级的，基本由几十个甚至上百个零件组合而成，本次项目所需的主要元器件如表1所示。
表1主要元器配件
序号 1 3 4 5 6 7 9 6 10 11 12 13
15 16
18
名称
MEGA2560开发板 A4988步进电机 12V200W开关电源 100KNTC热敏电阻机械式限位开关 MK8挤出机
HEATBEDMK2A加热板
热床压缩弹簧联轴器 12V风扇 GT2同步带滑道轴承 D8光杠 M8丝杠 M3垫片螺母
螺栓（长度8.16、30mm）
USB线
数量 1 4 1 2 3
4 2-3 2 2 2 >35 >35 >25-
常用工具主要有螺丝刀、剥线钳、压线钳、电烙铁、锻子、片口、尖嘴钳、高温胶带等
*基金项目：北京市科研计划项目（KM201610853003）：学院科研课题（bgzyky201723z）（bgzyky201724z）（bgzyky201730）
作者简介：陈金英(1976一），女，山东济宁人，北京工业职业技术学院教授，硕士，研究方向为数控机床故障诊断与3D打印技术研究，（E-mail)veg
chi163.com；通讯作者：牛小铁(1970一），男，河南焦作人，北京工业职业技术学院教投，硕士，研究方向为数控加工及3D打印技术，（E 万发数据@163.com
