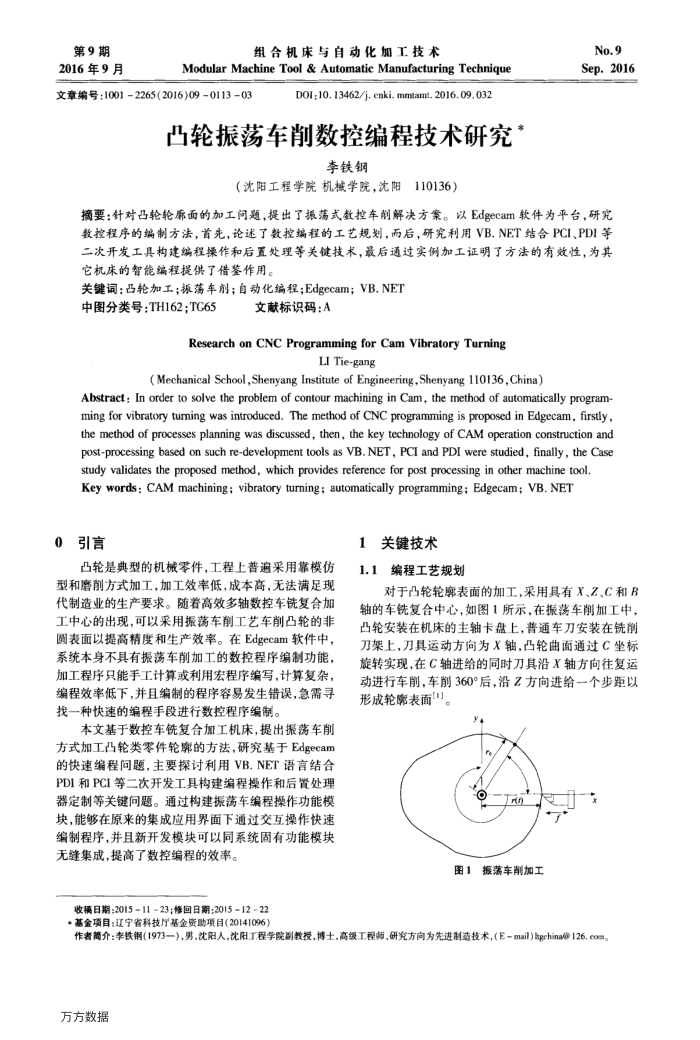

第9期 2016年9月
组合机床与自动化加工技术
Modular Machine Tool &Automatic Manufacturing Technique
文章编号：10012265(2016)09011303
DOI:10. 13462/j. cnki. mmtamt. 2016.09.032
凸轮振荡车削数控编程技术研究
李铁钢
（沈阳工程学院机械学院，沈阳
110136）
No.9 Sep.2016
摘要：针对吕轮轮廊面的加工问题，提出了振荡式数控车解决方案。以Edgecam软件为平台，研究数控程序的编制方法，首先，论述了数控编程的工艺规划，而后，研究利用VB.NET结合PCI、PDI等二次开发工具构建编程操作和后置处理等关键技术，最后通过实例加工证明了方法的有效性，为其它机床的智能编程提供了借鉴作用。
关键词：凸轮加工；振荡车削；自动化编程;Edgecam；VB.NET
中图分类号：TH162;TC65
文献标识码：A
Research on CNC Programming for Cam Vibratory Turning
LI Tie-gang
( Mechanical School,Shenyang Institute of Engineering, Shenyang 110136, China)
Abstract : In order to solve the problem of contour machining in Cam, the method of automatically program-ming for vibratory tuming was introduced. The method of CNC programming is proposed in Edgecam, firstly the method of processes planning was discussed, then, the key technology of CAM operation construction and post-processing based on such re-development tools as VB. NET, PCI and PDI were studied, finally , the Case
study validates the proposed method, which provides reference for post processing in other machine tool Key words: CAM machining; vibratory turning; automatically programming; Edgecam; VB.NET
0引言
凸轮是典型的机械零件，工程上普遍采用靠模仿型和磨削方式加工，加工效率低，成本高，无法满足现代制造业的生产要求。随差高效多轴数控车铣复合加工中心的出现，可以采用振荡车削工艺车削凸轮的非圆表面以提高精度和生产效率。在Edgecam软件中，系统本身不具有振荡车削加工的数控程序编制功能，加工程序只能手工计算或利用宏程序编写，计算复杂，编程效率低下，并且编制的程序容易发生错误，急需寻找一种快速的编程手段进行数控程序编制。
本文基于数控车铣复合加工机床，提出振荡车前方式加工凸轮类零件轮廓的方法，研究基于Edgecam 的快速编程问题，主要探讨利用VB.NET语言结合 PDI和PCI等二次开发工具构建编程操作和后置处理器定制等关键问题。通过构建振荡车编程操作功能模块，能够在原来的集成应用界面下通过交互操作快速编制程序，并且新开发模块可以同系统固有功能模块无缝集成，提高了数控编程的效率。
收稿日期：20151123；修回日期：201512-22
1关键技术
1.1编程工艺规划
对于凸轮轮廊表面的加工,采用具有X、Z、C和B 轴的车铣复合中心，如图1所示，在振荡车削加工中，凸轮安装在机床的主轴卡盘上，普通车刀安装在铣削刀架上，刀具运动方向为X轴，凸轮曲面通过C坐标旋转实现，在C轴进给的同时刀具沿X轴方向往复运动进行车削.车削360°后.沿Z方向进给一个步距以形成轮席表面。
Tn
图1
振荡车削加工
·基金项目：辽宁省科技厅基金资助项目(20141096）
作者简介：李铁钢(1973一），男，沈阳人，沈阳工程学院副教授，博士，高级工程师，研究方向为先进制造技术，（E-mail）tgchina@126.com。万方数据
