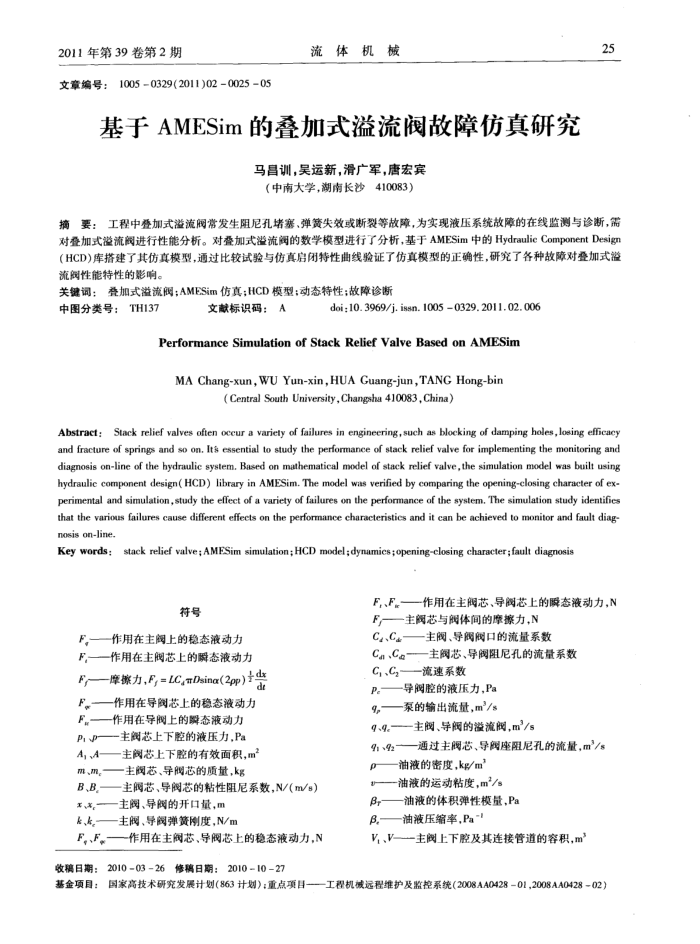

2011年第39卷第2期
文章编号：
1005 0329(2011)02 0025 05
流体机械
基于AMESim的叠加式溢流阀故障仿真研究
马昌训，吴运新，滑广军，唐宏宾（中南大学，湖南长沙410083）
25
摘要：工程中登加式溢流阀常发生阻尼孔堵塞、弹簧失效或断裂等故障，为实现液压系统故障的在线监测与诊断，需对叠加式溢流阀进行性能分析。对叠加式溢流阀的数学模型进行了分析，基于AMESim中的Hydraulie Component Design（HCD)库搭建了其仿真模型，通过比较试验与仿真启闭特性曲线验证了仿真模型的正确性，研究了各种故障对叠加式溢流阅性能特性的影响。
关键调：叠加式溢流阀；AMESim仿真；HCD模型：动态特性；故障诊断
中图分类号：TH137
文献标识码：A
doi ; 10. 3969/j. issn. 1005 0329. 2011. 02. 006
PerformanceSimulationof StackReliefValveBasedonAMESim
MA Chang-xun,WUYun-xin,HUA Guang-jun,TANG Hong-bin
(Central South University,Changsha 410083, China)
Abstract:Stack relief valves often occur a variety of failures in engineering,such as blocking of damping holes,losing efficacy and fracture of springs and so on, Its essential to study the performance of stack relief valve for implementing the monitoring and diagnosis on-line of the hydraulic system, Based on mathematical model of stack relief valve,the simulation model was built using hydraulic component design( HCD) library in AMESim. The model was verified by comparing the opening-closing character of ex-perimental and simulation, study the effect of a variety of failures on the performance of the system, The simulation study identifies that the various failures cause different effects on the performance characteristics and it can be achieved to monitor and fault diag-nosis on-line.
Key words: stack relief valve; AMESim simulation; HCD model;dynamics;opening-closing character;fault diagnosis
符号
F一一作用在主阀上的稳态液动力 F,——作用在主阀芯上的瞬态液动力
F,—摩擦力，F,=LCaDsina(2p)些一作用在导阅芯上的稳态波动力 F。—作用在导阀上的瞬态液动力
id A, A-m、m, B、B, x, k、k, F,F
收稿日期：基金项目：
主阅芯上下腔的液压力，Pa 主阅芯上下腔的有效面积，m 主阅芯、导阀芯的质量，kg
主阀芯、导阀芯的粘性阻尼系数，N/(m/s)
主阅、导阀的开口量，m 主阀、导阅弹簧刚度，N/m
作用在主阀芯、导阀芯上的稳态液动力，N
2010 0326
修稿日期：2010-1027
国家高技术研究发展计划(863计划)：重点项目-
F,、F。—作用在主阔芯、导阅芯上的瞬态液动力，N
F—主阀芯与朗体间的摩擦力，N C,、C+—主阀、导阔阀口的流量系数 Ca、C-
一主阀芯、导阀阻尼孔的流量系数
C,、C,——流速系数
Pe 9,
导阀腔的液压力，Pa-泵的输出流量，m"/s
9、9.---主阀、导阔的溢流阀，m/s
9192——通过主阀芯、导阅座阻尼孔的流量，m/s
油液的密度，kg/m
一油液的运动粘度，m/s
B——油液的体积弹性模量，Pa β,—油液压缩率,Pa-1
V,、V—-主阀上下腔及其连接管道的容积，m
工程机械远程维护及监控系统（2008A.A042801，2008A.A042802）
