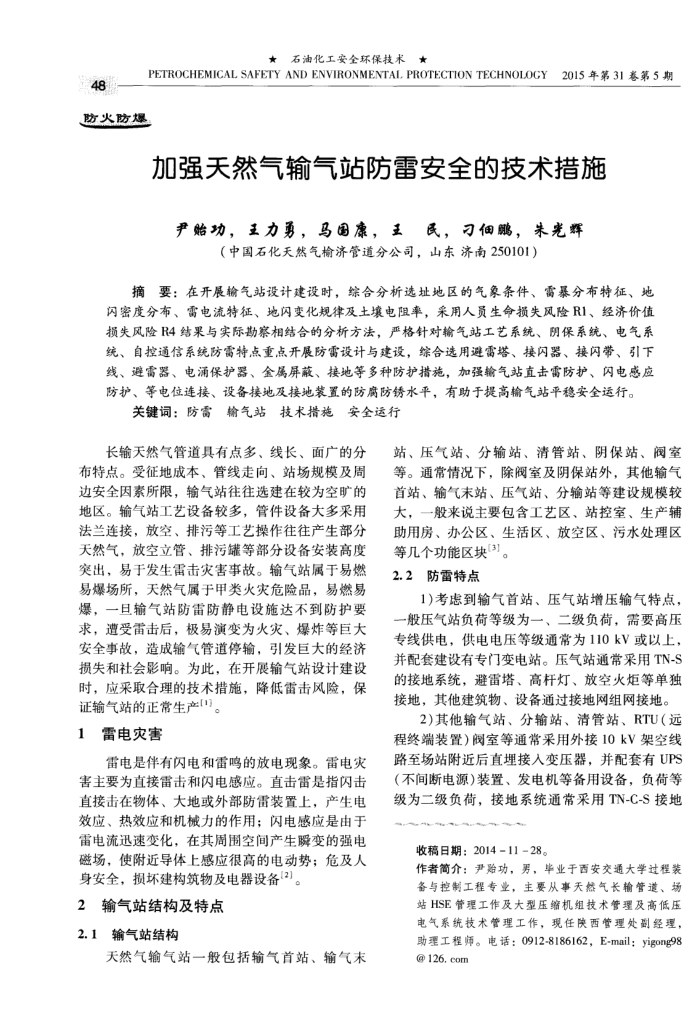

★石油化工安全环保技术★
PETROCHEMICAL SAFETY AND ENVIRONMENTALPROTECTION TECHNOLOGY2015年第31卷第5期
防火防燥
加强天然气输气站防雷安全的技术措施尹始功，王力勇，马国康，王民，习细鹏，朱光辉
（中国石化天然气榆济管道分公司，山东济南250101）
摘要：在开展输气站设计建设时，综合分析选址地区的气象条件、雷暴分布特征、地闪密度分布、雷电流特征、地闪变化规律及土壤电阻率，采用人员生命损失风险R1、经济价值损失风险4结果与实际勘察相结合的分析方法，严格针对输气站工艺系统、阴保系统、电气系统、自控通信系统防雷特点重点开展防雷设计与建设，综合选用避需塔、接闪器、接闪带、引下线、避雷器、电涌保护器、金属屏蔽、接地等多种防护措施，加强输气站直击雷防护、闪电感应防护、等电位连接、设备接地及接地装置的防腐防锈水平，有助于提高输气站平稳安全运行。
关键词：防雷榆气站技术措施安全运行
长输天然气管道具有点多、线长、面广的分布特点。受征地成本、管线走向、站场规模及周边安全因素所限，输气站往往选建在较为空旷的地区。输气站工艺设备较多，管件设备大多采用法兰连接，放空、排污等工艺操作往往产生部分天然气，放空立管、排污罐等部分设备安装高度突出，易于发生雷击灾害事故。输气站属于易燃易爆场所，天然气属于甲类火灾危险品，易燃易爆，一旦输气站防雷防静电设施达不到防护要求，遭受雷击后，极易演变为火灾、爆炸等巨大安全事故，造成输气管道停输，引发巨大的经济损失和社会影响。为此，在开展输气站设计建设时，应采取合理的技术措施，降低雷击风险，保
证输气站的正常生产。 1雷电灾害
雷电是伴有闪电和雷鸣的放电现象。雷电灾害主要为直接雷击和闪电感应。直击雷是指闪击直接击在物体、大地或外部防雷装置上，产生电效应、热效应和机械力的作用；闪电感应是由于雷电流迅速变化，在其周围空间产生瞬变的强电磁场，使附近导体上感应很高的电动势；危及人身安全，损坏建构筑物及电器设备（2]。
2输气站结构及特点 2.1输气站结构
天然气输气站一般包括输气首站、输气末
站、压气站、分输站、清管站、阴保站、阀室等。通常情况下，除阀室及阴保站外，其他输气首站、输气末站、压气站、分输站等建设规模较大，一般来说主要包含工艺区、站控室、生产辅助用房、办公区、生活区、放空区、污水处理区
等几个功能区块3]。 2.2防雷特点
1)考虑到输气首站、压气站增压输气特点，一般压气站负荷等级为一、二级负荷，需要高压专线供电，供电电压等级通常为110kV或以上，并配套建设有专门变电站。压气站通常采用TN-S 的接地系统，避雷塔、高杆灯、放空火炬等单独接地，其他建筑物、设备通过接地网组网接地
2)其他输气站、分输站、清管站、RTU（远程终端装置）闵室等通常采用外接10kV架空线路至场站附近后直埋接入变压器，并配套有UPS（不间断电源)装置、发电机等备用设备，负荷等级为二级负荷，接地系统通常采用TN-C-S接地
收稿日期：2014-11-28。
作者简介：尹贻功，男，毕业于西安交通大学过程装备与控制工程专业，主要从事天然气长输管道、场站HSE管理工作及大型压缩机组技术管理及高低压电气系统技术管理工作，现任陕西管理处副经理，助理工程师。电话：0912-8186162，E-mail；yigong98@126.com
