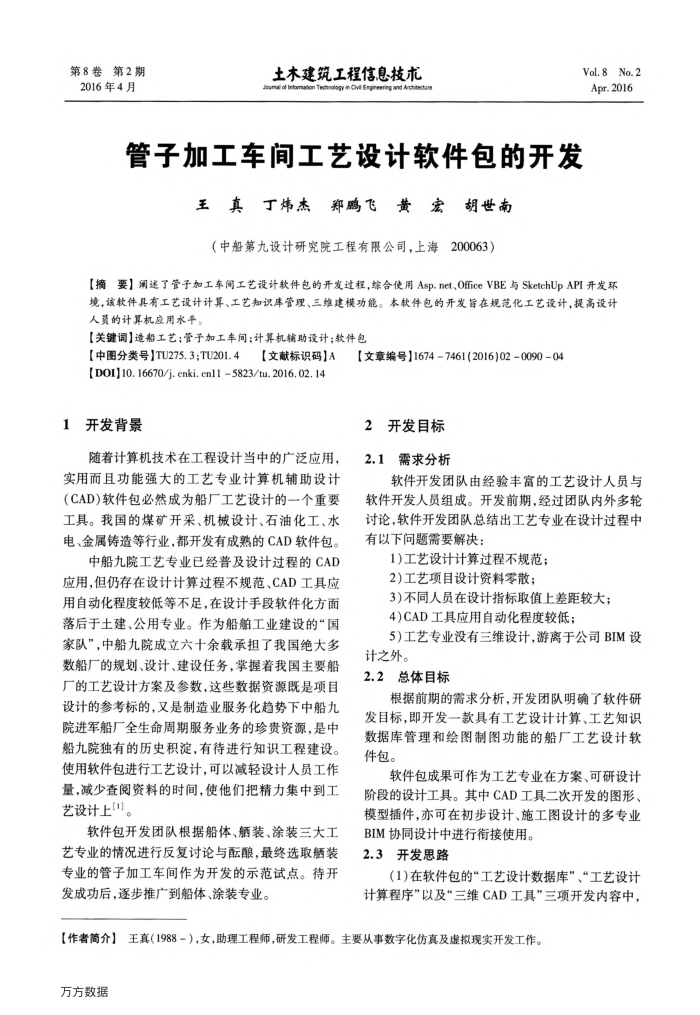

管子加工车间工艺设计软件包的开发
王真丁炜杰郑鹏飞黄宏胡世南(中船第九设计研究院工程有限公司,上海200063)
Vol.8No.2 Apr.2016
【摘要】阐述了管子加工车间工艺设计软件包的开发过程,综合使用Asp.net、OfficeVBE与SketchUpAPI开发环境,该软件具有工艺设计计算、工艺知识库管理、三维建模功能。本款件包的开发旨在规范化工艺设计,提高设计人的计算机应用水平。
【关键词】造船工艺;管子加工车间;计算机辅助设计;软件包
【中图分类号】TU275.3;TU201.4
【文献标识码】A
[DOI1]10. 16670/j. cnki. en11 5823/tu. 2016. 02. 14 1开发背景
随着计算机技术在工程设计当中的广泛应用,实用而且功能强大的工艺专业计算机辅助设计(CAD)软件包必然成为船厂工艺设计的一个重要工具。我国的煤矿开采、机械设计、石油化工、水电、金属铸造等行业,都开发有成熟的CAD软件包。
中船九院工艺专业已经普及设计过程的CAD 应用,但仍存在设计计算过程不规范、CAD工具应用自动化程度较低等不足,在设计手段软件化方面落后于土建、公用专业。作为船舶工业建设的“国家队”,中船九院成立六十余载承担了我国绝大多数船厂的规划、设计、建设任务,掌握着我国主要船厂的工艺设计方案及参数,这些数据资源既是项目设计的参考标的,又是制造业服务化趋势下中船九院进军船厂全生命周期服务业务的珍贵资源,是中船九院独有的历史积淀,有待进行知识工程建设。使用软件包进行工艺设计,可以减轻设计人员工作量,减少查阅资料的时间,使他们把精力集中到工艺设计上"]。
软件包开发团队根据船体、装、涂装三大工艺专业的情况进行反复讨论与酝酿,最终选取装专业的管子加工车间作为开发的示范试点。待开发成功后,逐步推广到船体、涂装专业。
【文章编号]16747461(2016)02009004
2开发目标 2.1需求分析
软件开发团队由经验丰富的工艺设计人员与软件开发人员组成。开发前期,经过团队内外多轮讨论,软件开发团队总结出工艺专业在设计过程中有以下问间题需要解决:
1)工艺设计计算过程不规范; 2)工艺项目设计资料零散;
3)不同人员在设计指标取值上差距较大; 4)CAD工具应用自动化程度较低;
5)工艺专业没有三维设计,游离于公司BIM设计之外。
2.2总体目标
根据前期的需求分析,开发团队明确了软件研发目标,即开发一款具有工艺设计计算、工艺知识数据库管理和绘图制图功能的船厂工艺设计软件包。
软件包成果可作为工艺专业在方案、可研设计阶段的设计工具。其中CAD工具二次开发的图形、模型插件,亦可在初步设计、施工图设计的多专业
BIM协同设计中进行衔接使用。 2.3开发思路
(1)在软件包的“工艺设计数据库”、“工艺设计计算程序”以及三维CAD工具”三项开发内容中,
