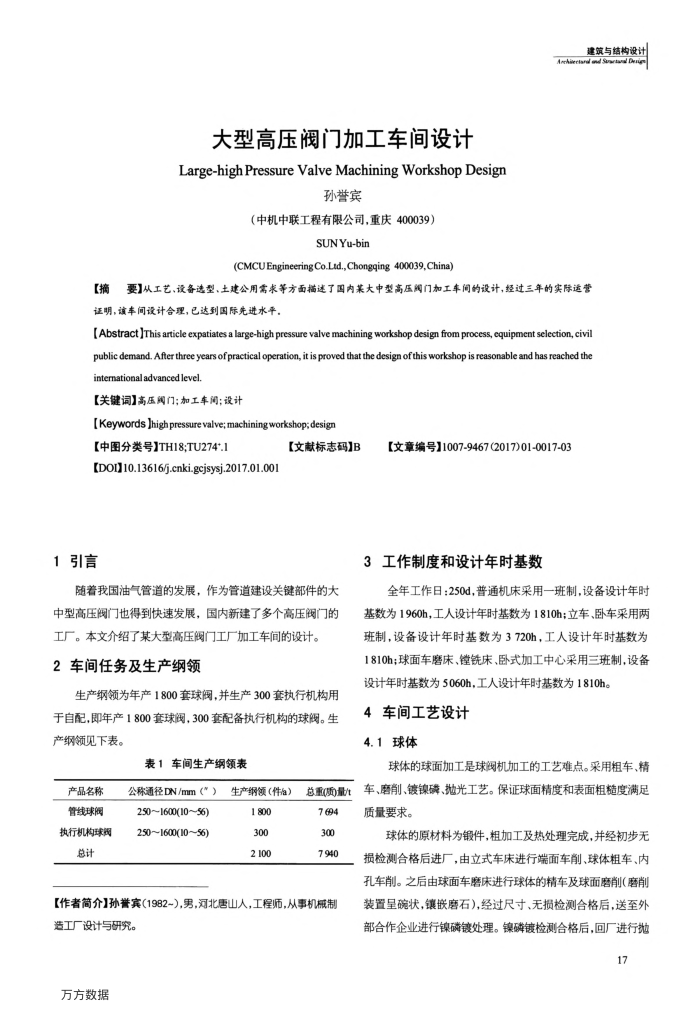

大型高压阀门加工车间设计
Large-high Pressure Valve Machining Workshop Design
孙誉宾
（中机中联工程有限公司，重庆400039）
SUNYu-bin
(CMCUEngineering Co.Ltd, Chongqing 400039,China)
建筑与结构设计
Aaehiectard and Suartuadl Drrige
要】从工艺，设备选型、土建公用需求等方面描速了国内某大中型高压闵门加工车间的设计，经过三年的实际运营
证明，该车间设计合理，已达到国际先进水平，
[Abstract ]This article expatiates a large-high pressure valve machining workshop design from process, equipment selection, civil public demand. Afterthree years ofpractical operation, it is proved that the design ofthis workshop is reasonable and has reached thc intemational advanced level.
【关键词】高压闵门；加工车闹；设计
[Keywords Jhigh pressure valve; machining workshop; design
【中图分类号】TH18;TU274*.1
[DO1]10.13616/j.cnki.gcjsysj.2017.01.001
1引言
【文献标志码]B
随着我国油气管道的发展，作为管道建设关键部件的大中型高压阀门也得到快速发展，国内新建了多个高压阀门的
工厂。本文介绍了某大型高压阀门工厂加工车间的设计。 2车间任务及生产纲领
生产纲领为年产1800套球阀，并生产300套执行机构用于自配，即年产1800套球阀，300套配备执行机构的球阀。生产纲领见下表。
表1车间生产纲领表
产品名称管线球阀执行机构球阀
公称通径DN/mm（"） 250~1600(10~56) 250~1600(10~56)
生产纲领（件a）
1800 300 2 100
总重(质)量/t 7694 300 7.940
【作者简介孙誉宾（1982-），男，河北唐山人，工程师，从事机械制
造工厂设计与研究。万方数据
[文章编号】1007-9467(2017)01-0017-03 3工作制度和设计年时基数
全年工作日：250d，普通机床采用一班制，设备设计年时基数为1960h，工人设计年时基数为1810h；立车、卧车采用两班制，设备设计年时基数为3720h，工人设计年时基数为 1810h；球面车磨床、镗铣床、卧式加工中心采用三班制，设备设计年时基数为5060h，工人设计年时基数为1810h。
4车间工艺设计 4.1球体
球体的球面加工是球阀机加工的工艺难点。采用粗车、精车、磨削、镀镍磷、抛光工艺。保证球面精度和表面粗糙度满足质量要求。
球体的原材料为锻件，粗加工及热处理完成，并经初步无损检测合格后进厂，由立式车床进行端面车削、球体粗车、内孔车削。之后由球面车磨床进行球体的精车及球面磨削(磨削装置呈确状，镶嵌磨石)，经过尺寸、无损检测合格后，送至外部合作企业进行镍磷镀处理。镍磷镀检测合格后，回厂进行抛
