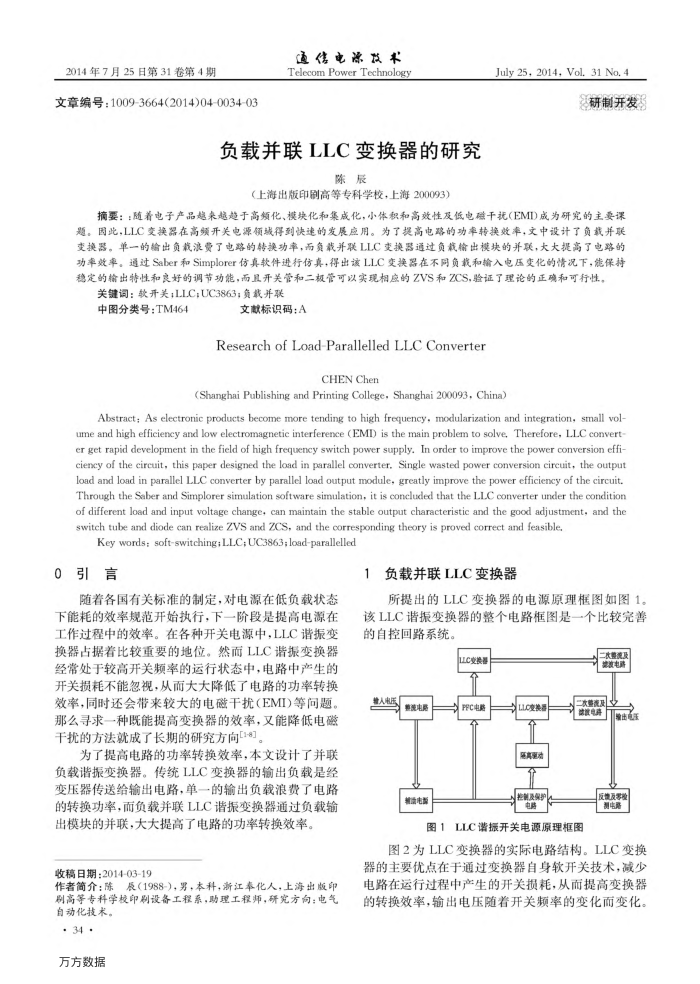

2014年7月25月第31卷第4期
文章编号：1009-3664(2014)04-0034-03
通信电源改术 Telecom Power Technology
负载并联LLC变换器的研究
陈辰
（上海出版印剧高等专科学校，上海200093）
July 25, 2014, Vol. 31 No, 4
研制开发
摘要：：随着电子产品越来越趋于高须化、模块化和集成化，小体积和高效性及低电磁干抚(EMI)成为研究的主要课题，图此，LLC变换器在高频开关电源领域得到快建的发展应用。为了提高电路的功率转换效率，文中设计了负载并联变换器。单一的输出负载浪费了电路的转换功率，而负载并联LLC变换器通过负载输出模块的并联，大大提高了电路的功率效率。通过Saber和Simplorer仿真软件进行仿真，得出该LLC变换器在不同负载和输入电压变化的情况下，能保持稳定的输出特性和良好的调节功能，而且开关管和二板管可以实现相应的ZVS和ZCS,验证了理论的正确和可行性，
关键调：软开关；LLC;UC3863；负裁并联
中图分类号：TM464
文献标识码：A
Research of Load-Parallelled LLC Converter
CHEN Chen
(Shanghai Publishing and Printing College, Shanghai 200093, China)
Abstract; As electronic products become more tending to high frequency, modularization and integration, small vol-ume and high efficiency and low electromagnetic interference (EMD) is the main problem to solve, Therefore, LLC convert-er get rapid development in the field of high frequency switch power supply. In order to improve the power conversion effi-ciency of the circuit, this paper designed the load in parallel converter, Single wasted power conversion circuit, the output load and load in parallel LLC converter by parallel load output module, greatly improve the power efficiency of the circuit. Through the Saber and Simplorer simulation software simulation, it is concluded that the LLC converter under the condition of different load and input voltage change, can maintain the stable output characteristic and the good adjustment, and the switch tube and diode can realize ZVS and ZCS, and the corresponding theory is proved correct and feasible.
Key words: soft-switching;LLC; UC3863; load-parallelled
引言 0
随着各国有关标准的制定，对电源在低负载状态下能耗的效率规范开始执行，下一阶段是提高电源在工作过程中的效率。在各种开关电源中，LLC谐振变换器占据着比较重要的地位。然而LLC谐振变换器经常处于较高开关频率的运行状态中，电路中产生的开关损耗不能忽视，从而大大降低了电路的功率转换效率，同时还会带来较大的电磁干扰(EMI)等问题那么寻求一种既能提高变换器的效率，又能降低电磁干扰的方法就成了长期的研究方向1-8
为了提高电路的功率转换效率，本文设计了并联负载谐振变换器。传统LLC变换器的输出负载是经变压器传送给输出电路，单一的输出负载浪费了电路的转换功率，而负载并联LLC谐振变换器通过负载输
出模块的并联，大大提高了电路的功率转换效率。收稿日期：2014-03-19
作者简介：陈
辰(1988-)，男，本科，浙江奉化人，上海出版印
剧高等专科学校印剧设备工程系，助理工程师，研究方向：电气自动化技本。
· 34 · 万方数据
1负载并联LLC变换器
所提出的LLC变换器的电源原理框图如图1 该LLC谐振变换器的整个电路框图是一个比较完善的自控回路系统。
LC变换器
推人电压
联能电物池电瓶
PFC电
10 医真驱油格制及保护电
水管减及发电路
二次流及立地锁电路
输出电话
及地及零发测电路
图1LLC谱振开关电源原理框图
图2为LLC变换器的实际电路结构。LLC变换器的主要优点在于通过变换器自身软开关技术，减少电路在运行过程中产生的开关损耗，从而提高变换器的转换效率，输出电压随着开关频率的变化而变化
