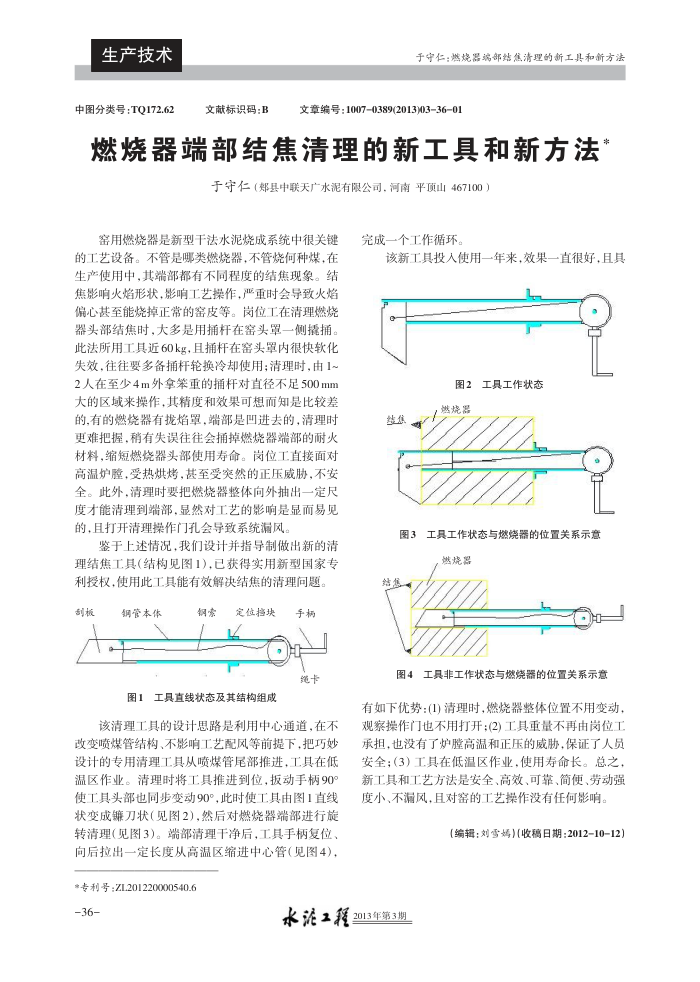

子守仁：燃烧器端部结焦清理的新工具和新方法
文章编号：10070389(2013)0336-01
燃烧器端部结焦清理的新工具和新方法
于守仁（郏县中联天广水泥有限公司.河南平顶山467100）
窑用燃烧器是新型干法水泥烧成系统中很关键
的工艺设备。不管是邮类燃烧器，不管烧何种煤，在生产使用中，其端部都有不同程度的结焦现象。结焦影响火焰形状，影响工艺操作，严重时会导致火焰偏心基至能烧掉正常的窑皮等。岗位工在清理燃烧器头部结焦时，大多是用捕杆在窑头罩一侧撬捕。此法所用工具近60kg，且捕杆在窑头罩内很快软化失效.往往要多备捕杆轮换冷却使用：清理时，由1、 2人在至少4m外拿笨重的捕杆对直径不足500mm 大的区域来操作，其精度和效果可想而知是比较差的，有的燃烧器有拢焰罩，端部是凹进去的，清理时更难把握，稍有失误往往会捕掉燃烧器端部的耐火材料，缩短燃烧器头部使用寿命。岗位工直接面对高温炉膛，受热烘烤，甚至受突然的正压威胁，不安全。此外，清理时要把燃烧器整体向外抽出一定尺度才能清理到端部，显然对工艺的影响是显而易见的，且打开清理操作门孔会导致系统漏风。
鉴于上述情况，我们设计并指导制做出新的清理结焦工具（结构见图1），已获得实用新型国家专利授权，使用此工具能有效解决结焦的清理问题。
刮板
钢管本体
钢素
定位档块
图1工具直线状态及其结构组成
手柄绝卡
该清理工具的设计思路是利用中心通道，在不
改变喷煤管结构、不影响工艺配风等前提下，把巧妙设计的专用清理工具从喷煤管尾部推进，工具在低温区作业。清理时将工具推进到位，扳动手柄90° 使工具头部也同步变动90°，此时使工具由图1直线状变成镰刀状（见图2），然后对燃烧器端部进行旋转清理（见图3）。端部清理干净后，工具手柄复位、向后拉出一定长度从高温区缩进中心管（见图4），
*专利号：ZL.201220000540.6
36
完成一个工作循环。
该新工具投人使用一年来，效果一直很好，且具
图2工具工作状态燃烧器
结焦
图3工具工作状态与燃烧器的位置关系示意
燃烧器
结意
图4工具非工作状态与燃烧器的位置关系示意
有如下优势：(1)清理时，燃烧器整体位置不用变动，观察操作门也不用打开：(2)工具重量不再由岗位工承相，也没有了炉高温和正压的威胁，保证了人员安全；（3）工具在低温区作业，使用寿命长。总之新工具和工艺方法是安全、高效、可靠、简便、劳动强度小、不漏风，且对案的工艺操作没有任何影响。
（编辑：刘雪嫣)（收稿日期：2012-10-12）
