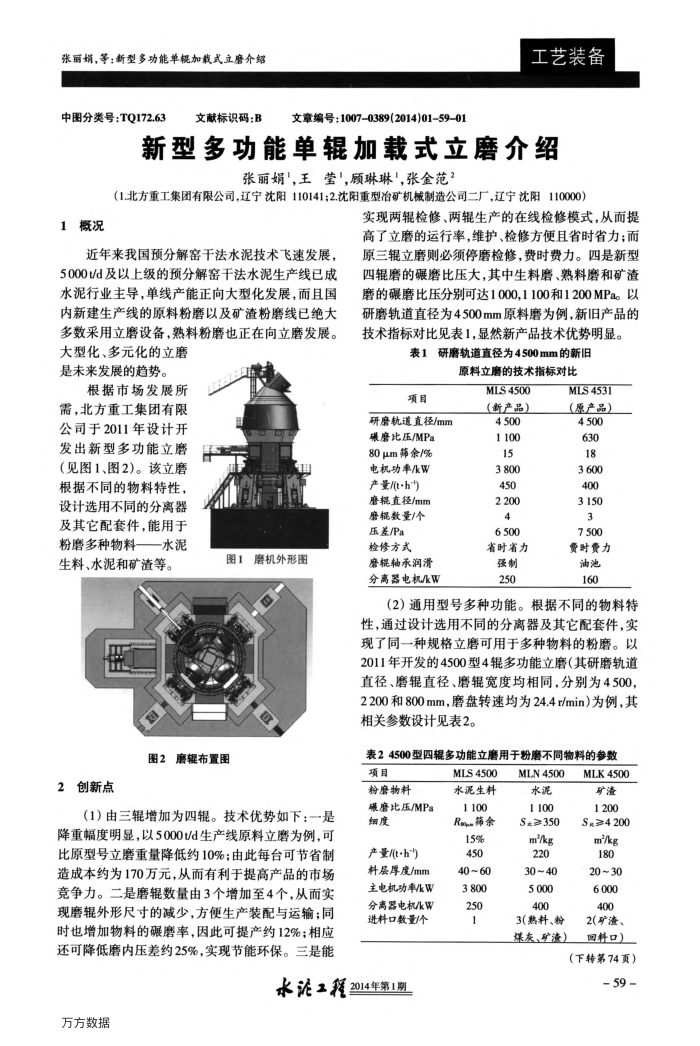

张丽娟，等：新型多功能单机加载式立磨介绍
中图分类号：TQ172.63
文献标识码：B
文章编号：1007-0389(2014)0159-01
工艺装备
新型多功能单辊加载式立磨介绍
张丽娟，王莹'，顾琳琳"，张金范？
（1.北方重工集团有限公司，辽宁沈阳110141;2.沈阳重型冶矿机械制造公司二厂，辽宁沈阳110000）
概况
近年来我国预分解窑干法水泥技术飞速发展， 5000t/d及以上级的预分解窑干法水泥生产线已成水泥行业主导，单线产能正向大型化发展，而且国内新建生产线的原料粉磨以及矿渣粉磨线已绝大多数采用立磨设备，熟料粉磨也正在向立磨发展。
大型化、多元化的立磨是未来发展的趋势。
根据市场发展所需，北方重工集团有限公司于2011年设计开发出新型多功能立磨（见图1、图2)。该立磨根据不同的物料特性，设计选用不同的分离器及其它配套件，能用于粉磨多种物料——水泥
生料、水泥和矿渣等。
图1磨机外形图
图2磨辑布置图
2创新点
(1）由三辊增加为四辑。技术优势如下：一是降重幅度明显，以5000t/d生产线原料立磨为例，可比原型号立磨重量降低约10%：由此每台可节省制造成本约为170万元，从而有利于提高产品的市场竞争力。二是磨辊数量由3个增加至4个，从而实现磨辊外形尺寸的减少，方便生产装配与运输；同时也增加物料的碾磨率，因此可提产约12%；相应还可降低磨内压差约25%，实现节能环保。三是能
实现两辑检修、两辊生产的在线检修模式，从而提高了立磨的运行率，维护、检修方便且省时省力；而原三辊立磨则必须停磨检修，费时费力。四是新型四辊磨的碾磨比压大，其中生料磨、熟料磨和矿渣磨的碾磨比压分别可达1000,1100和1200MPa。以研磨轨道直径为4500mm原料磨为例.新旧产品的技术指标对比见表1，显然新产品技术优势明显。
表1研磨轨道直径为4500mm的新旧
原料立磨的技术指标对比
项目
研磨轨道直径/mm 碳磨比压/MPa 80μm筛余/% 电机功率/kW 产量/(t-h*) 磨耗直径/mm 磨棍数量/个
压差/Pa 检修方式
棍轴承润滑分高器电机/kW
MLS4500（新产品） 4.500 1100 15 3800 450 2200
6500 省时省力强制 250
MLS4531（原产品） 4.500 630 18 3600 400 3150 3 7500 费时费力油池 160
(2）通用型号多种功能。根据不同的物料特性，通过设计选用不同的分离器及其它配套件，实现了同一种规格立磨可用于多种物料的粉磨。以 2011年开发的4500型4辊多功能立磨（其研磨轨道直径、磨辊直径、磨辑宽度均相同，分别为4500， 2200和800mm，磨盘转速均为24.4r/min）为例，其相关参数设计见表2。
表24500型四辑多功能立磨用于粉磨不同物料的参数
项目
粉磨物料
碾磨比压/MPa 细度
产量/(t-h") 料层厚度/mm 主电机功率/kW 分离器电机/kW 进料口数量/个
水泥工程2014年第1期
万方数据
MLS4500 水泥生料 1100 Rm筛余 15% 450 40~60 3.800 250-
MLN4500 水泥 1100 S≥350 m'/kg 220 30~40 5.000 400 3(熟热料、粉煤灰、矿渣）
MLK4500 矿渣 1200 S≥4200 m/kg 180 20~30 6.000 400 2(矿渣、国料口
（下转第74页）
