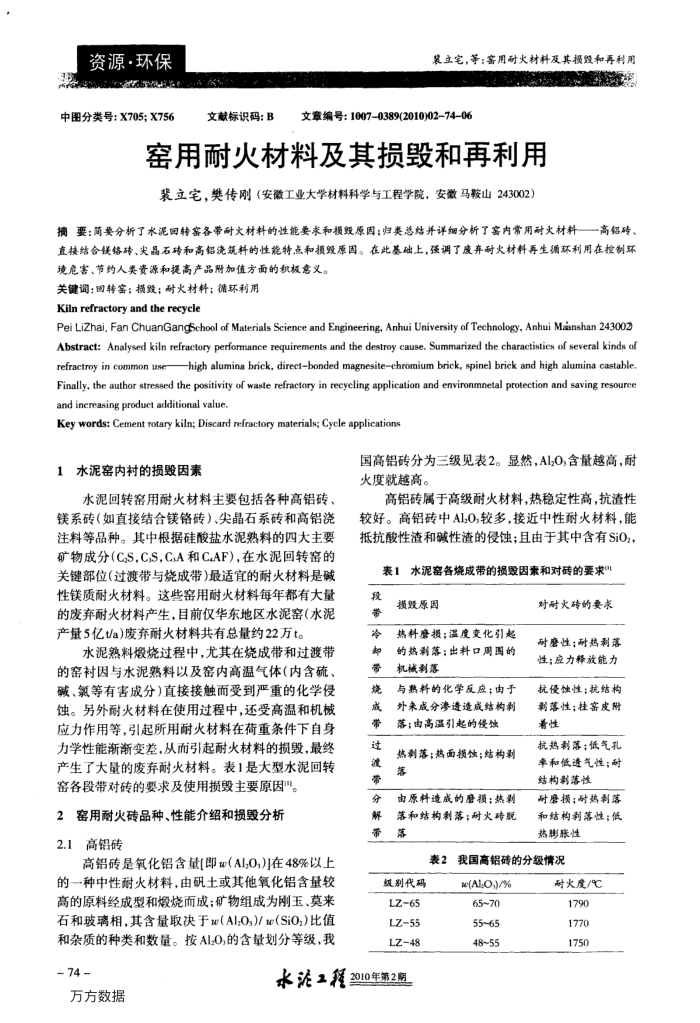

资源·环保中图分类号：X705;X756
文献标识码：B
装立宅，等：窑用耐火材料及其损段和再利用
文章编号：1007-0389(2010)027406
窑用耐火材料及其损毁和再利用装立宅，樊传刚（安徽工业大学材料科学与工程学院，安徽马鞍山243002）
摘要：简要分析了水泥圆转客各带耐火材料的性能要求和损毁原因；归类总结并详细分析了害内常用耐火材料一高铝砖、直接结合铁铬砖、尖晶石砖和高铝浇筑料的性能特点和损段原因。在此基础上，强调了废弃耐火材料再生循环利用在控制环境危害、节约人类资源和提高产品附加值方面的积极意义。
关键调：国转客；损；耐火材料；循环利用 Kiln refractory and the recycle
Pei LiZhai, Fan ChuanGangSchool of Materials Science and Engineering, Anhui University of Technology, Anhui Maanshan 243002 Abstract: Analysed kiln refractory performance requirements and the destroy cause, Summarized the charactistics of several kinds of
refractroy in common use
high alumina brick, directbonded magnesitechromium brick, spinel brick and high alumina castable.
Finally, the author stressed the positivity of waste refractory in recycling application and environmnetal protection and saving resource and increasing produet additional value,
Key words: Cement rotary kiln; Discard refractory materials; Cycle application
1水泥窑内村的损毁因素
水泥回转窑用耐火材料主要包括各种高铝砖镁系砖（如直接结合镁铬砖）、尖晶石系砖和高铝浇注料等品种。其中根据硅酸盐水泥熟料的四大主要矿物成分(C,S，C,S,CA和C.AF)，在水泥回转窑的关键部位（过渡带与烧成带)最适宜的耐火材料是碱性镁质耐火材料。这些窑用耐火材料每年都有大量的废弃耐火材料产生，目前仅华东地区水泥窑（水泥产量5亿ta)废弃耐火材料共有总量约22万t。
水泥熟料搬烧过程中，尤其在烧成带和过渡带的窑衬因与水泥熟料以及窑内高温气体(内含硫、碱、氯等有害成分)直接接触而受到严重的化学侵蚀。另外耐火材料在使用过程中，还受高温和机械应力作用等，引起所用耐火材料在荷重条件下自身力学性能渐渐变差，从而引起耐火材料的损毁，最终产生了大量的废弃耐火材料。表1是大型水泥回转
密各段带对砖的要求及使用损毁主要原因"。 2窑用耐火砖品种、性能介绍和损毁分析
1高铝砖 2.1
高铝砖是氧化铝含量[即w（Al,O,)]在48%以上的--种中性耐火材料，由矾土或其他氧化铝含量较高的原料经成型和烧而成；矿物组成为刚玉、莫来石和玻璃相，其含量取决于w（Al:O,)/w(SiO,）比值和杂质的种类和数量。按AlO,的含量划分等级，我
74 -
万方数据
国高铝砖分为三级见表2。显然，Al,O,含量越高，耐火度就越高。
高铝砖属于高级耐火材料，热稳定性高，抗渣性较好。高铝砖中Al,O,较多，接近中性耐火材料，能抵抗酸性渣和碱性渣的侵蚀；且由于其中含有SiOz
表1水泥窑各烧成带的损殿因素和对砖的要求
段带冷却带烧成带过渡带分解
损毁原因
热料磨损；温度变化引起的热剥落；出料口周围的机械刺落
与熟料的化学反应；由于外来成分渗透造成结构利落；由高温引起的侵蚀
热利落：热面损蚀：结构剥落
由原料造成的度损；热剥落和结构剥落；耐火砖脱
带落
对耐火砖的要求耐磨性;耐热利落性；应力释放能力抗侵蚀性；抗结构剥落性；桂窑皮附着性
抗热刺落；低气孔率和低透气性；耐结构影落性
耐磨损；耐热剥落和结构刺落性低热膨胀性
表2
我国高铝砖的分级情况
级别代码 LZ65 LZ-55 LZ-48
水泥工程2010年第2期
%/(orv)a 099 55~65 48~55
耐火度/℃ 1790 1770 1750
