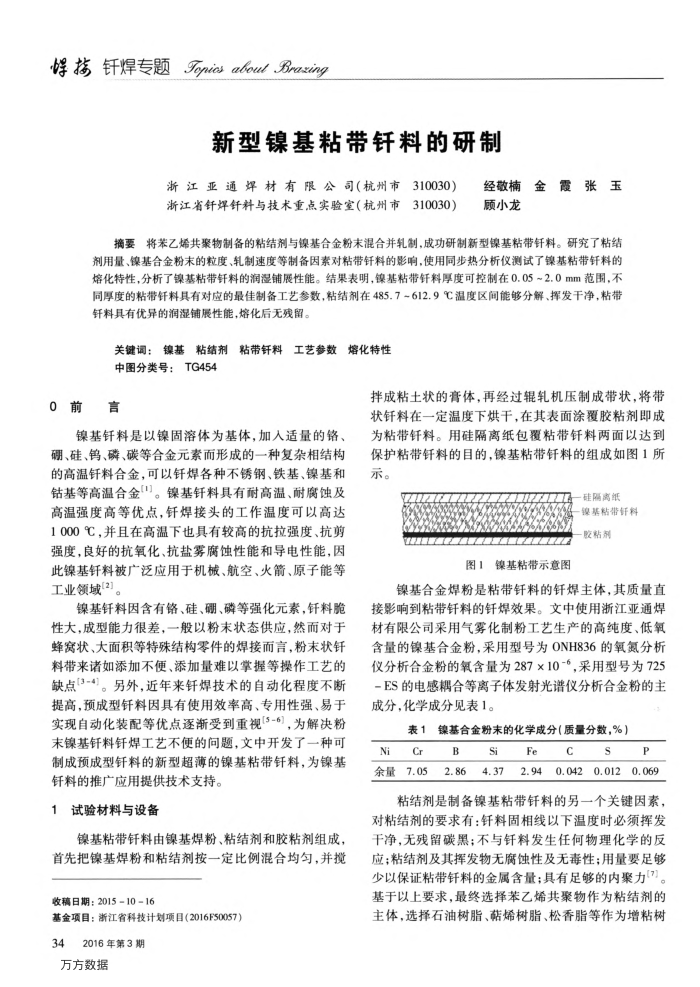

浮接钎焊专题FoniesaboulBraxing
新型镍基粘带钎料的研制
浙江亚通焊材有限公司（杭州市310030) 浙江省针焊钎料与技术重点实验室（杭州市310030）
经敬楠金霞张玉顾小龙
摘要将苯乙烯共聚物制备的粘结剂与镍基合金粉末混合并轧制，成功研制新型镍基粘带钎料。研究了粘结剂用量、镍基合金粉末的粒度、轧制速度等制备因素对粘带钎料的影响，使用同步热分析仪测试了镍基粘带钎料的熔化特性，分析了镍基粘带钎料的润湿铺展性能。结果表明，镍基粘带钎料厚度可控制在0.05~2.0mm范围.不同厚度的粘带钎料具有对应的最佳制备工艺参数，粘结剂在485.7-612.9℃温度区间能够分解、挥发干净，粘带钎料具有优异的润湿铺展性能，熔化后无残留
关键调：镍基粘结剂粘带钎料工艺参数熔化特性中图分类号：TG454
0前言
镍基钎料是以镍固溶体为基体，加人适量的铬、
期、硅、钨、磷、碳等合金元系而形成的一种复杂相结构的高温钎料合金，可以钎焊各种不锈钢、铁基、镍基和钻基等高温合金"）。镍基钎料具有耐高温、耐腐蚀及高温强度高等优点，针焊接头的工作温度可以高达 1000℃，并且在高温下也具有较高的抗拉强度、抗剪强度，良好的抗氧化、抗盐雾腐蚀性能和导电性能，因此镍基钎料被广泛应用于机械、航空、火箭、原子能等工业领域2]。
镍基钎料因含有铬、硅、硼、磷等强化元素，钎料脆性大，成型能力很差，一般以粉末状态供应，然而对于蜂窝状、大面积等特殊结构零件的焊接而言，粉末状钎料带来诸如添加不便、添加量难以掌握等操作工艺的缺点[3-4)。另外，近年来钎焊技术的自动化程度不断提高，预成型钎料因具有使用效率高、专用性强、易于实现自动化装配等优点逐渐受到重视[5-6)，为解决粉末镍基钎料钎焊工艺不便的间题，文中开发了一种可制成预成型钎料的新型超薄的镍基粘带钎料，为镍基
钎料的推广应用提供技术支持。 1试验材料与设备
镍基粘带钎料由镍基焊粉、粘结剂和胶粘剂组成首先把镍基焊粉和粘结剂按一定比例混合均勾，并搅收稿日期：2015-1016
基金项目：浙江省科技计划项目(2016F50057）
342016年第3期方方数据
拌成粘土状的膏体，再经过辊轧机压制成带状，将带状钎料在一定温度下烘干，在其表面涂覆胶粘剂即成为粘带钎料。用硅隔离纸包覆粘带钎料两面以达到保护粘带钎料的目的，镍基粘带钎料的组成如图1所示。
一硅隔离纸
镍基粘带纤料胶粘剂
图1镍基粘带示意图
镍基合金焊粉是粘带钎料的钎焊主体，其质量直接影响到粘带钎料的钎焊效果。文中使用浙江亚通焊材有限公司采用气雾化制粉工艺生产的高纯度、低氧含量的镍基合金粉，采用型号为ONH836的氧氮分析仪分析合金粉的氧含量为287×10-‘，采用型号为725-ES的电感耦合等离子体发射光谱仪分析合金粉的主成分，化学成分见表1。
表1
镍基合金粉末的化学成分（质量分数，%）
NiCr 余量7.05
B
si
s
Fe
2.864.372.940.042
P
0.0120.069
粘结剂是制备镍基粘带钎料的另一个关键因素，对粘结剂的要求有：钎料固相线以下温度时必须挥发干净，无残留碳黑；不与钎料发生任何物理化学的反应：粘结剂及其挥发物无腐蚀性及无毒性；用量要足够少以保证粘带钎料的金属含量；具有足够的内聚力[7]。基于以上要求，最终选择苯乙烯共聚物作为粘结剂的主体，选择石油树脂、烯树脂、松香脂等作为增粘树
