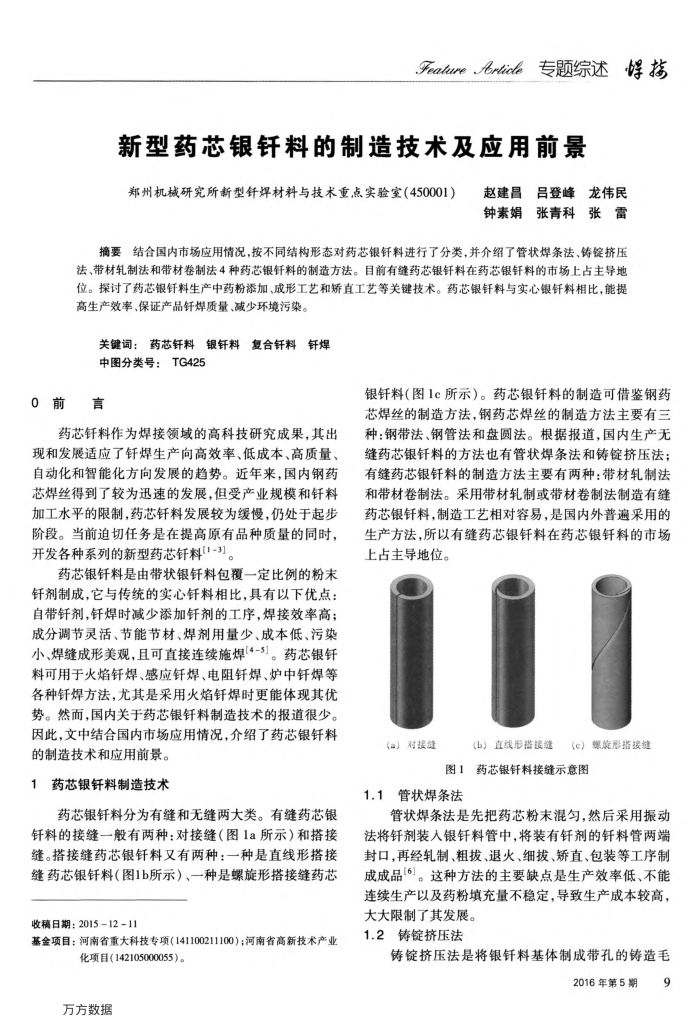

新型药芯银钎料的制造技术及应用前景
郑州机械研究所新型针焊材料与技术重点实验室（450001）
赵建昌吕登峰龙伟民钟素娟张青科张雷
摘要结合国内市场应用情况，按不同结构形态对药芯银钎料进行了分类，并介绍了管状焊条法、铸锭挤压法、带材轧制法和带材卷制法4种药芯银钎料的制造方法。目前有缝药芯银钎料在药芯银钎料的市场上占主导地位。探讨了药芯银钎料生产中药粉添加、成形工艺和矫直工艺等关键技术。药芯银钎料与实心银钎料相比，能提高生产效率、保证产品钎焊质量、减少环境污染。
关键词：药芯钎料银钎料复合钎料钎焊中图分类号：TG425
0前言
药芯钎料作为焊接领域的高科技研究成果，其出现和发展适应了钎焊生产向高效率、低成本、高质量、自动化和智能化方向发展的趋势。近年来，国内钢药芯焊丝得到了较为迅速的发展，但受产业规模和钎料加工水平的限制，药芯钎料发展较为缓慢，仍处于起步阶段。当前迫切任务是在提高原有品种质量的同时，开发各种系列的新型药芯钎料(1-3]。
药芯银钎料是由带状银钎料包覆一定比例的粉末钎剂制成，它与传统的实心钎料相比，具有以下优点：自带剂，钎焊时减少添加钎剂的工序，焊接效率高；成分调节灵活、节能节材、焊剂用量少、成本低、污染小、焊缝成形美观，且可直接连续施焊[4-3]。药芯银钎料可用于火焰钰焊、感应针焊、电阻钰焊、炉中钰焊等各种钎焊方法，尤其是采用火焰钎焊时更能体现其优势。然而，国内关于药芯银钎料制造技术的报道很少。因此，文中结合国内市场应用情况，介绍了药芯银钎料
的制造技术和应用前景。 1药芯银舒料制造技术
药芯银钎料分为有缝和无缝两大类。有缝药芯银
针料的接缝一般有两种：对接缝（图1a所示）和搭接缝。搭接缝药芯银钎料又有两种：一种是直线形搭接缝药芯银针料（图1b所示）、一种是螺旋形搭接缝药芯
收稿日期：2015-12-11
基金项目：河南省重大科技专项(141100211100)；河南省高新技术产业
化项目（142105000055)。万方数据
银钎料（图1c所示）。药芯银钎料的制造可借鉴钢药芯焊丝的制造方法，钢药芯焊丝的制造方法主要有三种：钢带法、钢管法和盘圆法。根据报道，国内生产无缝药芯银钎料的方法也有管状焊条法和铸锭挤压法；有缝药芯银钎料的制造方法主要有两种：带材轧制法和带材卷制法。采用带材轧制或带材卷制法制造有缝药芯银钎料，制造工艺相对容易，是国内外普遍采用的生产方法，所以有缝药芯银钎料在药芯银钎料的市场上占主导地位。
(a）对接缝
(b）直线形搭接缝
（c）螺能形搭接缝
图1药芯银钎料接缝示意图
1.1管状焊条法
管状焊条法是先把药芯粉末混匀，然后采用振动法将钎剂装入银钎料管中，将装有钎剂的钎料管两端封口，再经轧制、租拨、退火、细拨、矫直、包装等工序制成成品[6]。这种方法的主要缺点是生产效率低、不能连续生产以及药粉填充量不稳定，导致生产成本较高，
大大限制了其发展。 1.2铸锭挤压法
铸锭挤压法是将银钎料基体制成带孔的铸造毛
