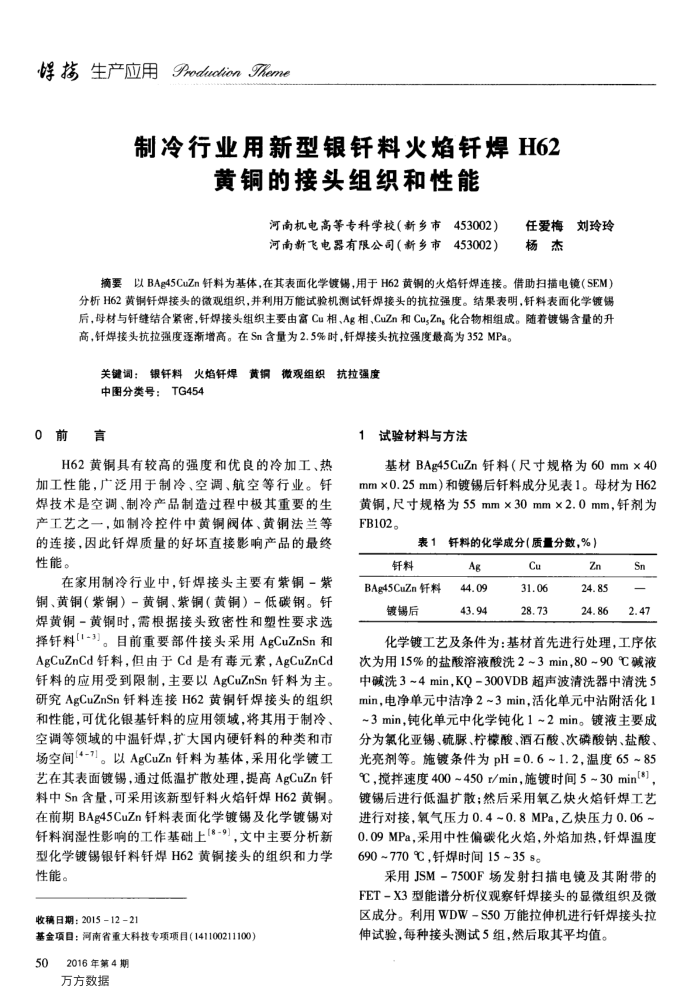

降揭生产应用
PoduclionTheme
制冷行业用新型银钎料火焰钎焊H62
黄铜的接头组织和性能
河南机电高等专科学校（新乡市453002）河南新飞电器有限公司（新乡市453002）
任爱梅刘玲玲杨杰
摘要以BAg45CuZn钎料为基体，在其表面化学镀锡，用于H62黄铜的火焰钎焊连接。借助扫描电镜（SEM）分析H62黄铜钎焊接头的微观组织，并利用万能试验机测试钎焊接头的抗拉强度。结果表明，钎料表面化学镀锡后，母材与钎缝结合紧密，钎焊接头组织主要由富Cu相、Ag相、CuZn和Cu,Zn化合物相组成。随着镀锡含量的升高，钎焊接头抗拉强度逐渐增高。在Sn含量为2.5%时，钎焊接头抗拉强度最高为352MPa。
关键调：银钎料火焰钎焊黄铜微观组织抗拉强度中图分类号：TG454
0前言
H62黄铜具有较高的强度和优良的冷加工、热
加工性能，广泛用于制冷、空调、航空等行业。针焊技术是空调、制冷产品制造过程中极其重要的生产工艺之一，如制冷控件中黄铜闵体、黄铜法兰等的连接，因此钎焊质量的好坏直接影响产品的最终性能。
在家用制冷行业中，钎焊接头主要有紫铜-紫
铜、黄铜（紫铜）二黄铜、紫铜（黄铜）一低碳钢。针焊黄铜-黄铜时，需根据接头致密性和塑性要求选择钎料[1-3]。目前重要部件接头采用AgCuZnSn和 AgCuZnCd钎料，但由于Cd是有毒元素，AgCuZnCd 钎料的应用受到限制，主要以AgCuZnSn钎料为主。研究AgCuZnSn钎料连接H62黄铜钎焊接头的组织和性能，可优化银基针料的应用领域，将其用于制冷空调等领域的中温针焊，扩大国内硬针料的种类和市场空间[4-7]。以AgCuZn钎料为基体，采用化学镀工艺在其表面镀锡，通过低温扩散处理，提高AgCuZn针料中Sn含量，可采用该新型钎料火焰钎焊H62黄铜。在前期BAg45CuZn钎料表面化学镀锡及化学镀锡对钎料润湿性影响的工作基础上[8-9]，文中主要分析新型化学镀锡银针料针焊H62黄铜接头的组织和力学性能。
收稿日期：2015-12-21
基金项目：河南省重大科技专项项目(141100211100)
50
2016年第4期万方数据
1
试验材料与方法
基材BAg45CuZn钎料（尺寸规格为60mm×40 mm×0.25mm)和镀锡后钎料成分见表1。母材为H62 黄铜，尺寸规格为55mm×30mm×2.0mm，钎剂为 FB102。
表1钎料的化学成分（质量分数，%）
钎料
BAg45CuZn钎料
镀锡后
Ag 44.09 43.94
Cu 31.06 28.73
Zn 24.85 24.86
Sn 2.47
化学镀工艺及条件为：基材首先进行处理，工序依次为用15%的盐酸溶液酸洗2~3min，80~90℃碱液中碱洗3~4min，KQ-300VDB超声波清洗器中清洗5 min，电净单元中洁净2~3min，活化单元中沾附活化1 ~3min，钝化单元中化学钝化1~2min。镀液主要成分为氯化亚锡、硫脲、柠檬酸、酒石酸、次磷酸钠、盐酸、光亮剂等。施镀条件为pH=0.6~1.2，温度65~85 ℃，搅拌速度400~450r/min，施镀时间5~30min[*)，镀锡后进行低温扩散；然后采用氧乙炔火焰钎焊工艺进行对接，氧气压力0.4~0.8MPa，乙炔压力0.06~ 0.09MPa，采用中性偏碳化火焰，外焰加热.钎焊温度 690~770℃，钎焊时间15~35s。
采用JSM-7500F场发射扫描电镜及其附带的 FET-X3型能谱分析仪观察钎焊接头的显微组织及微区成分。利用WDW-S50万能拉伸机进行钎焊接头拉伸试验，每种接头测试5组，然后取其平均值。
