田管线工程
Pipeline Engineering

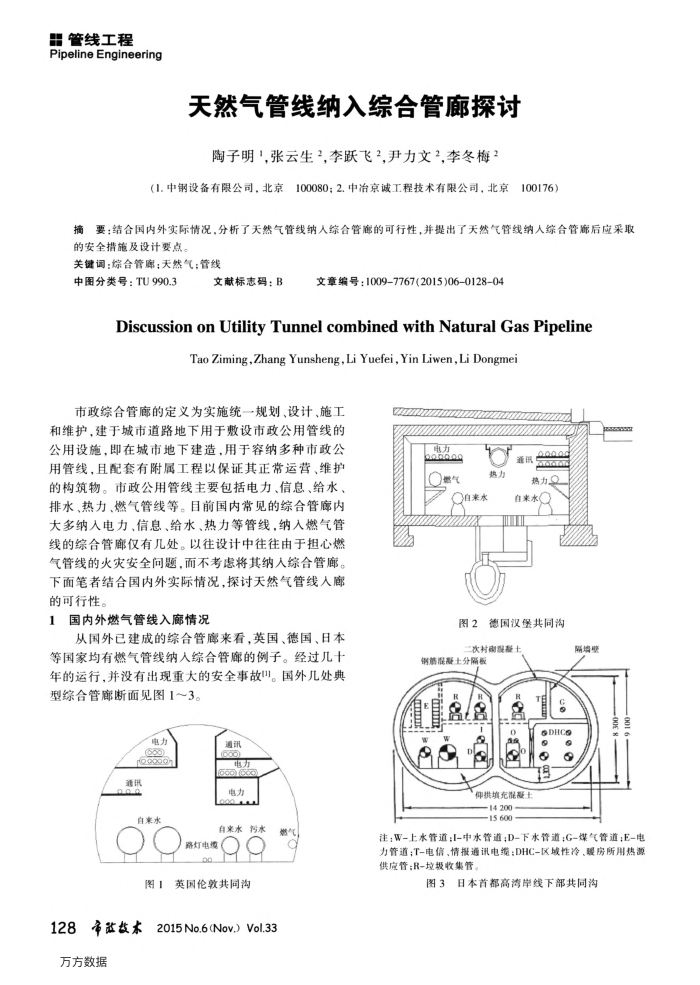

天然气管线纳入综合管廊探讨陶子明1.张云生2.李跃飞2尹力文2.李冬梅2
(1.中钢设备有限公司，北京100080：2.中冶京诚工程技术有限公司，北京100176）
摘要：结合国内外实际情况分析了天然气管线纳人综合管廊的可行性，并提出了天然气管线纳人综合管廊后应采取的安全措施及设计要点。
关键调：综合管廊；天然气：管线
中图分类号：TU990.3
文献标志码：B
文章编号：1009-7767(2015)06012804
DiscussiononUtilityTunnelcombinedwithNaturalGasPipeline
Tao Ziming,Zhang Yunsheng,Li Yuefei,Yin Liwen,Li Dongmei
市政综合管廊的定义为实施统一规划、设计、施工和维护，建于城市道路地下用于敷设市政公用管线的公用设施，即在城市地下建造，用于容纳多种市政公
用管线，且配套有附属工程以保证其正常运营、维护的构筑物。市政公用管线主要包括电力、信息、给水、排水、热力、燃气管线等。目前国内常见的综合管廊内大多纳入电力、信息、给水、热力等管线，纳入燃气管线的综合管廊仅有几处。以往设计中往往由于担心燃气管线的火灾安全问题，而不考患将其纳人综合管廊。下面笔者结合国内外实际情况，探讨天然气管线人廊的可行性。
国内外燃气管线入廊情况
从国外已建成的综合管廊来看，英国、德国、日本等国家均有燃气管线纳人综合管廊的例子。经过几十年的运行，并没有出现重大的安全事故"。国外儿处典型综合管廊断面见图1～3。
通讯
通讯
电力
白来水钙水
路灯电缆Q
图1
英国伦敦共同沟
128净蓝数本2015No.6(Nov.）Vol.33 万方数据
自率
热力白来水
图2德国汉堡共同沟
二次村翻视凝土
钢前混器土分隔板 9
仰拱填充混土
14 200 15 600
SOHAS 6
隔端壁
注：W-上水管道：I-中水管道；D-下水管道：G-煤气管道：E-电力管道；T-电信、情报通讯电缆：DHC-区域性冷、暖房所用热源供应管：R-垃圾收集管。
图3日本首都高湾岸线下部共同沟
