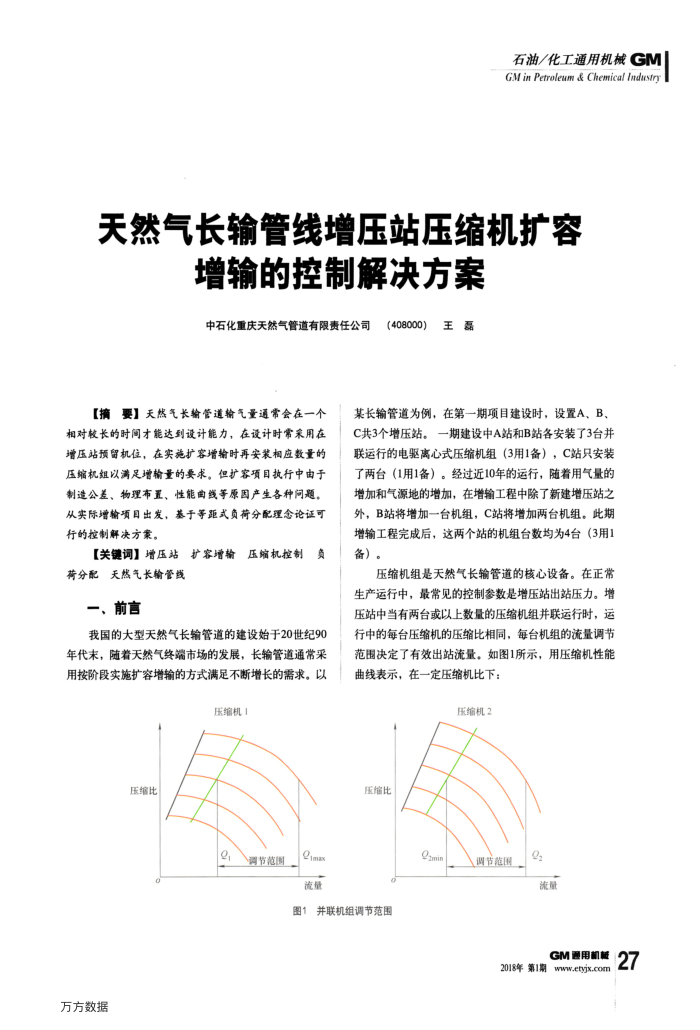

石油/化工通用机械GM GM in Petroleum & Chemical Indastry
天然气长输管线增压站压缩机扩容
增输的控制解决方案
中石化重庆天然气管道有限责任公司
【摘要】天然气长输管道输气量通常会在一个相对较长的时间才能达到设计能力，在设计时常采用在增压站预留机位，在实施扩容增输时再安装相应数量的压缩机组以满足增输量的要求。但扩容项目执行中由于制造公差、物理布置、性能曲线等原固产生各种问题，从实际增输项目出发，基于等距式负荷分配理念论证可行的控制解决方案。
【关键词】增压站扩容增输压缩机控制负
荷分配天然气长输管线一、前言
我国的大型天然气长输管道的建设始于20世纪90 年代末，随着天然气终端市场的发展，长输管道通常采用按阶段实施扩容增输的方式满足不断增长的需求。以
压缩机1
压缩比
调节范围
流量
(408000)
王磊
某长输管道为例，在第一期项目建设时，设置A、B、 C共3个增压站。一期建设中A站和B站各安装了3台并联运行的电驱离心式压缩机组（3用1备），C站只安装了两台（1用1备）。经过近10年的运行，随着用气量的增加和气源地的增加，在增输工程中除了新建增压站之外，B站将增加一台机组，C站将增加两台机组。此期增输工程完成后，这两个站的机组台数均为4台（3用1 备）。
压缩机组是天然气长输管道的核心设备。在正常生产运行中，最常见的控制参数是增压站出站压力。增压站中当有两台或以上数量的压缩机组并联运行时，运行中的每台压缩机的压缩比相同，每台机组的流量调节范围决定了有效出站流量。如图1所示，用压缩机性能曲线表示，在一定压缩机比下：
压缩机2
压缩比
调节范围
流量
图1并联机组调节范围
GM器用机27
