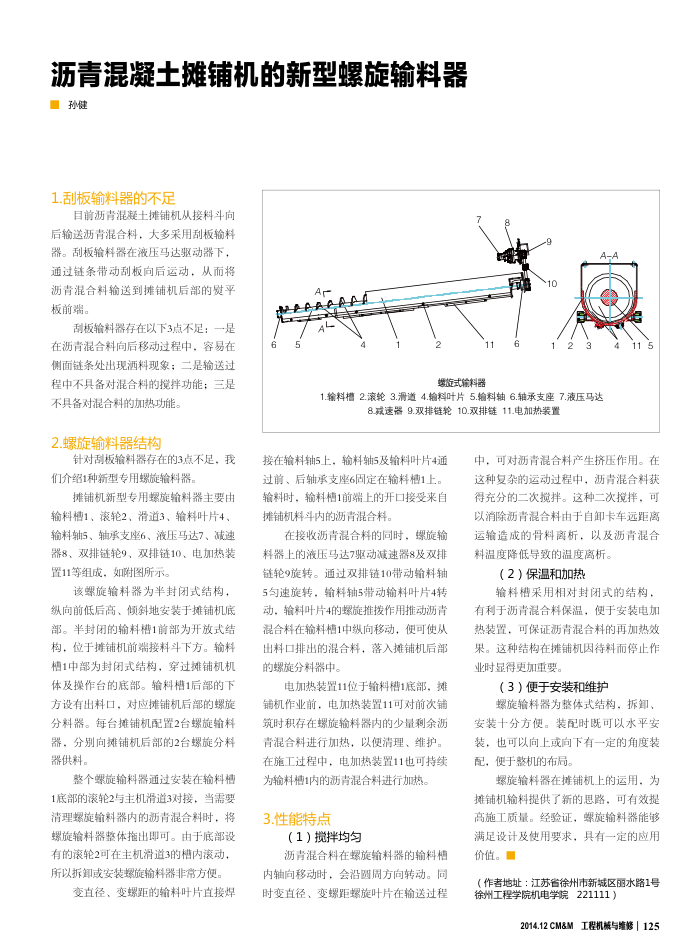

沥青混凝土摊铺机的新型螺旋输料器 ■孙健
1.刮板输料器的不足，
目前沥青混凝土摊铺机从接料斗向后输送沥青混合料：大多采用刮板输料器。刮板输料器在液压马达驱动器下，通过链条带动刮板向后运动，从而将沥青混合料输送到摊铺机后部的熨平
板前端。
刮板输料器存在以下3点不足：一是在沥青混合料向后移动过程中，容易在侧面链条处出现洒料现象；二是输送过程中不具备对混合料的搅拌功能：三是
不具备对混合料的加热功能。 2.螺旋输料器结构
针对刮板输料器存在的3点不足，我们介绍1种新型专用螺旋输料器。
摊铺机新型专用螺旋输料器主要由输料槽1、滚轮2、滑道3、输料叶片4，输料轴5、轴承支座6、液压马达7、减速器8、双排链轮9、双排链10、电加热装置11等组成，如附图所元。
该螺旋输料器为半封闭式结构，纵向前低后高、倾斜地安装于摊铺机底部。半封闭的输料槽1前部为开放式结构，位于摊铺机前端接料斗下方。输料槽1中部为封闭式结构，穿过摊铺机机体及操作台的底部。输料槽1后部的下方设有出料口，对应摊铺机后部的螺施分料器。每台摊铺机配置2台螺旋输料器，分别向摊铺机后部的2台螺旋分料器供料。
整个螺旋输料器通过安装在输料槽 1底部的滚轮2与主机滑道3对接，当需要清理螺旋输料器内的沥青混合料科时，将螺旋输料器整体拖出即可。由于底部设有的滚轮2可在主机滑道3的槽内滚动，所以拆卸或安装螺旋输料器非常方便
变直径、变螺距的输料叶片直接焊
MAAA
螺旋式输料器
A-A
1.输料槽2.滚轮3.滑道4.输料叶片5.输料轴6.轴承支座7.液压马达
8.戒速器9.双排链轮10.双排链11.电加热装置
接在输料轴5上，输料轴5及输料叶片4通过前、后轴承支座6固定在输料槽1上。输料时，输料植1前端上的开口接受来自摊铺机料斗内的沥青混合料
在接收沥青混合料的同时，螺旋输料器上的液压马达7驱动减速器8及双排链轮9旋转。通过双排链10带动输料轴 5勺速旋转，输料轴5带动输料叶片4转动，输料叶片4的螺旋推拨作用推动沥青混合料在输料槽1中纵向移动，便可使从出料口排出的混合料，落入摊铺机后部的螺旋分料器中。
电加热装置11位于输料槽1底部，摊铺机作业前，电加热装置11可对前次铺筑时积存在螺旋输料器内的少量利余讯青混合料进行加热，以便清理、维护。在施工过程中，电加热装置11也可持续
为输料精1内的沥青混合料进行加热 3.性能特点
（1）搅拌均匀
沥青混合料在螺旋输料器的输料槽内轴向移动时，会沿圆周方向转动。同时变直径、变螺距螺旋叶片在输送过程
中，可对沥青混合料产生挤压作用。在这种复杂的运动过程中，沥青混合料获得充分的二次揽拌。这种二次搅拌，可以消除沥青混合料由于自卸卡车远距离运输造成的骨料离析，以及沥青混合料温度降低导致的温度离析。
（2）保温和加热
输料槽采用相对封闭式的结构，有利于沥青混合料保温，便于安装电加热装置：可保证沥青混合料的再加热效果。这种结构在摊铺机因待料而停止作业时显得史加重要。
（3）便于安装和维护
螺旋输料器为整体式结构，拆卸、安装十分方便。装配时既可以水平安装，也可以向上或向下有一定的角度装配，使于整机的布局。
螺旋输料器在摊铺机上的运用，为摊铺机输料提供了新的思路，可有效提高施工质量。经验证，端旋输料器能够满足设计及使用要求，具有一定的应用价值。
（作者地址：江苏省徐州市新城区丽水路1号徐州工程学院机电学院221111）
