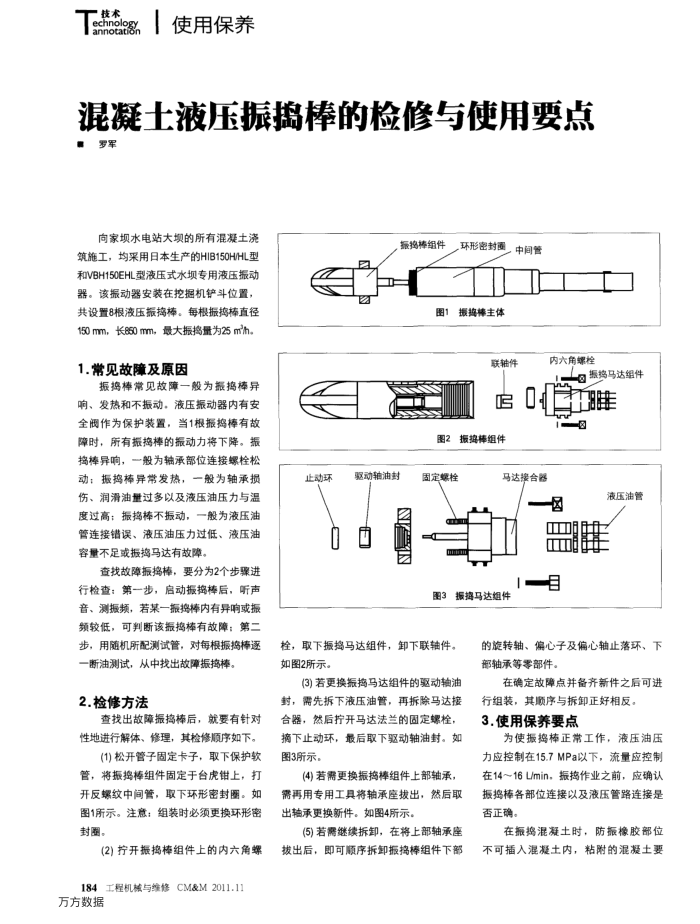

混凝士液压振捣棒的检修与使用要点罗军
向家坝水电站大坝的所有混凝土浇筑施工，均采用日本生产的HIB150H/HL型和VBH150EHL型液压式水坝专用液压振动器。该振动器安装在挖掘机铲斗位置，共设置8根液压振搞棒。每根振捣棒直径 150mm，长850mm，最大报量为25mh
1.常见故障及原因
振捣棒常见故障一般为报揭棒异响、发热和不振动。液压振动器内有安全阀作为保护装置，当1根振捣棒有故障时，所有振揭棒的振动力将下降。振捣捧异响，一般为轴承部位连接螺栓松动：振势栋异常发热，一般为轴承损伤、润滑油量过多以及液压油压力与温度过高；振揭棒不振动，一般为液压油管连接错误、液压油压力过低、液压油容量不足或报势马达有故障。
查找故障振棒，要分为2个步骤进行检查：第一步，启动振捣棒后，听声音、测振频，若某一振捣棒内有异响或振频较低，可判断该振捣棒有故障；第二步，用随机所配测试管，对每根振捣棒逐
断油测试，从中找出故障振擒棒。 2.检修方法
查找出故障振搞棒后，就要有针对性地进行解体、修理，其检修顺序如下。
(1)松开管子固定卡子，取下保护软管，将振捣棒组件固定于台虎钳上，打开反螺纹中间管，取下环形密封圈。如图1所示。注意：组装时必须更换环形密封圈。
(2)柠开振捣棒组件上的内六角螺
184工程机械与维修CM&M2011.11 万方数据
止动环
振终棒组件
环形密封重，中间管
图1报换棒主体
联轴件房
图2振热棒组件
驱动轴油封
固定螺栓
马达接合器
图3振将马达组件
栓，取下振捣马达组件，卸下联轴件。如图2所示。
(3)若更换振搞马达组件的驱动轴油封，需先拆下液压油管，再拆除马达接合器，然后拧开马达法兰的固定螺栓，摘下止动环，最后取下驱动轴油封。如图3所示，
(4)若需更换振搞棒组件上部轴承，需再用专用工具将轴承座拔出，然后取出轴承更换新件。如图4所示。
(5)若需继续拆卸，在将上部轴承座拔出后，即可顺序拆卸扳捣棒组件下部
内六角螺栓
0振搞马达组件脏
液压油管
的旋转轴、偏心子及偏心轴止落环、下部轴承等零部件。
在确定故障点并备齐新件之后可进
行组装，其顺序与拆卸正好相反。 3.使用保养要点
为使振捣棒正常工作，液压油压力应控制在15.7MPa以下，流量应控制在14～16L/min，振揭作业之前，应确认振捣棒各部位连接以及液压管路连接是否正确。
在振揭混凝土时，防振橡胶部位不可插入混凝土内，粘附的混凝土要
