ICS91.080.40 CCSP25
T
S
体
标
准
团
T/CSPSTC1002022

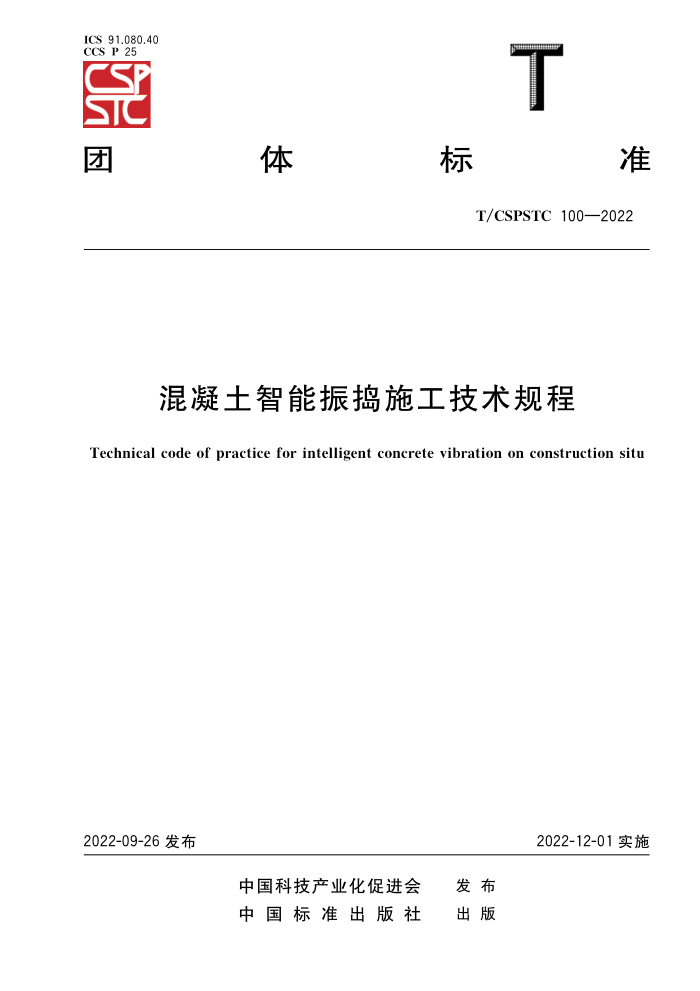

混凝土智能振捣施工技术规程
Technical code of practice for intelligent concrete vibration on construction situ
2022-09-26发布
2022-12-01实施
中国科技产业化促进会 发布中国标准出版社 出版 T/CSPSTC100—2022
目 次
前言引言 1 范围
III IV
规范性引用文件 3 术语和定义
2
N
基本规定 5 智能振捣设备
5.1 性能参数 5.2 校准与使用 5.3 运维与监控振捣密实性评价模型 6.1 通则 6.2 振捣作业参数 6.3 混凝土拌和物性态参数 6.4 振捣边界条件参数 6.5 振捣密实性评价振捣质量智能馈控系统 7.1 通则 7.2 振捣区信息模型 7.3 振捣评价功能模块 7.4 图形可视化系统 7.5 馈控功能模块 8智能振捣工艺 8.1 准备工作 8.2工艺流程 9振捣质量检验附录A（资料性）单位质量混凝土吸能率计算方法参考文献
6
7
10 T/CSPSTC100—2022
前言
本文件按照GB/T1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任本文件由河海大学、中国水利水电第七工程局有限公司提出。 本文件由中国科技产业化促进会归口。 本文件起草单位：河海大学、中国水利水电第七工程局有限公司、中建八局第四建设有限公司、中铁
十二局集团有限公司、青岛博海建设集团有限公司、广东省水利水电第三工程局有限公司、中国铁道科学研究院集团有限公司、水利部水利水电规划设计总院、中国建筑第二工程局有限公司、江苏省水利科学研究院、中国核工业二四建设有限公司、中国核工业华兴建设有限公司、江苏淮阴水利建设有限公司、 南通市达欣工程股份有限公司、山东水利建设集团有限公司、中国安能集团第一工程局有限公司、江苏通州四建集团有限公司、中交第二航务工程局有限公司、廊坊市水利局水利基建工程建设管理中心、中铁四局集团第二工程有限公司、中国铁建大桥工程局集团有限公司、中铁建设集团有限公司、国网江苏省电力工程咨询有限公司、中国电子工程设计院有限公司、南京康斯智信工程科技有限公司、北京新桥技术发展有限公司、标准联合咨询中心股份公司。
本文件主要起草人：田正宏、孙啸、赵然、李朝朋、王健勇、张上伟、李晓东、李化建、孔云洲、娄彩红、 朱炳喜、蒋一波、韦庆东、边策、卢明安、王旋旋、李树成、由淑明、杨尚、陈贵荣、李清涛、邵小锋、田唯、 黄运昌、李拨周、程刚、毛龙、孙玉龙、饶胜斌、张国红、张力文、陈南、赵志旋、黄根民、温家馨、刘元秀、 贾学军、邓忠健、过晓明、孟凡军、陈锦锋、郑和晖、赵文博、邓远新、王鹏、李佳杰、姜登朋、马元山、 苏春生、王凯、朱姣、韩玉仲、吴莉萍、曾帅康、杨志强、刘兆磊、何十美、王宁、系艳红、卢成绪
II T/CSPSTC100—2022
引言
现场工况条件复杂性导致混凝土普通施工工艺客观量化困难。振捣混凝土依靠人工或机械操
控，效果取决于作业人员的经验判断。由于振捣内部密实性的效果具有过程不显现和结果不可逆的特点，一且浇捣时出现漏振、欠振以及过振等工艺性缺陷，会给施工质量带来严重后果。由于工艺缺陷而进行返工修补浪费大量人力物力资源，且延误工期。针对这类施工质量通病，采用较成熟、先进的混凝土智能振捣施工控制技术显得尤为必要。
本文件旨在明确智能振捣装备与振捣过程智能控制手段，指导混凝土智能化振捣的规范化应用，把常见随机性强和量化困难的混凝土振捣管控问题，转化为可定量数字化或图形化在线式智能监控，推进混凝土智能振捣施工的深人实施
依据国内外已有相对成熟技术，并总结了多年来混凝土智能化振捣工艺工程实践应用，为促使智慧
工地与混凝土数字化施工管控技术的进一步推广应用，实现智能化混凝土振捣工艺与技术有效落地，制定本文件。
IV T/CSPSTC100—2022
混凝土智能振捣施工技术规程
1范围
本文件给出了混凝土智能振捣施工的基本规定，规定了智能振捣设备、振捣密实性评价模型、振捣
质量智能馈控系统、智能振捣工艺、振捣质量检验的要求。
本文件适用于混凝土智能振捣施工。
规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T22239 信息安全技术网络安全等级保护基本要求 GB50496大体积混凝土施工标准 GB50666混凝土结构工程施工规范 GB/T51269 建筑信息模型分类和编码标准
3术语和定义
下列术语和定义适用于本文件。
3.1
智能振捣设备intelligentvibratingequipment 安装了定位数据分析及警示系统等智能传感装置，能够自动采集和传输振捣作业参数的振捣设备，注：一般基于单根振捣棒、机械式排阵或组振等振捣棒组、平板振动器、附着式振动器等现有振捣设备等进行智能
改造。
3.2
振捣作业参数 vibratingoperationparameters 振捣施工过程中由施工人员操作控制的影响振揭设备施工效果的系列指标，
3.3
混凝土拌和物性态参数performanceparametersofconcretemixture 浇筑时与混凝土拌和物工作性状与可振捣性相关的系列指标。
3.4
振捣边界条件参数 condition parameters of vibration boundary 振捣评价分析的浇筑混凝土几何尺寸、模板形式、预埋件及钢筋分布疏密复杂程度的系列指标。
3.5
振捣有效影响范围effectiveareaofvibrating 振捣混凝土时，振动能量影响周边混凝土的区域。
3.6
振捣密实性评价模型 vibration compactness evaluationmodel 基于影像或定量化参数与准则判断的混凝土振捣后密实性评价方法模型。
1
