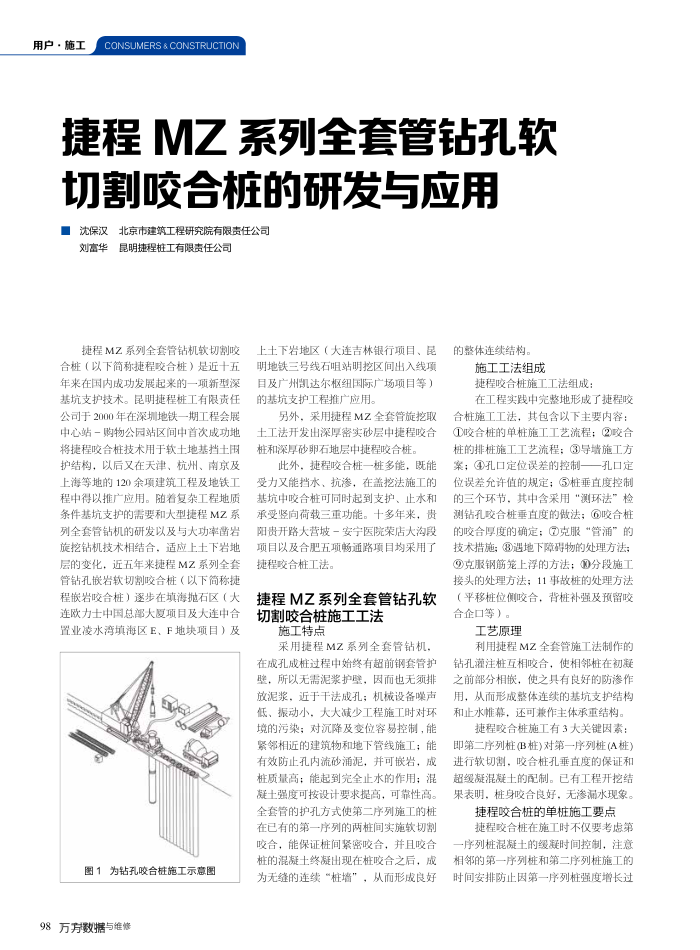

捷程MZ系列全套管钻孔软切割咬合桩的研发与应用
沈保汉
北京市建筑工程研究院有限责任公司
刘富华！
昆明捷程桩工有限责任公司
捷程MZ系列全套管钻机软切割咬合桩（以下简称捷程咬合桩）是近十五年来在国内成功发展起来的一项新型深基坑支护技术。昆明捷程工有限责任公司于2000年在深圳地铁一期工程会展中心站一购物公园站区间中首次成功地将捷程咬合桩技术用于软土地基挡土围护结构，以后文在天津、杭州、南京及上海等地的120余项建筑工程及地铁工程中得以推广应用。随着复杂工程地质条件基坑支护的需要和大型捷程MZ系列全套管钻机的研发以及与大功率凿岩旋挖钻机技术相结合，适应上土下岩地层的变化，近五年来捷程MZ系列全套管钻孔嵌岩软切割咬合桩（以下简称捷程嵌岩咬合桩）逐步在填海抛石区（大连欧力士中国总部大夏项目及大连中合置业凌水湾填海区E、F地块项目）及
图1为钻孔咬合桩施工示意图
98万方数据与维修
上土下岩地区（大连吉林银行项目、昆明地铁三号线石咀站明挖区间出入线项自及广州凯达尔板纽国际广场项目等）的基坑支护工程推广应用。
另外，采用捷程MZ全套管旋挖取土工法开发出深厚密实砂层中捷程咬合桩和深厚砂卵石地层中捷程咬合桩。
此外，捷程咬合桩一桩多能，既能受力又能挡水、抗渗，在盖挖法施工的基坑中咬合桩可同时起到支护、止水和承受竖向荷载三重功能。十多年来，贵阳贵开路大营坡安宁医院荣店大沟段项目以及合肥五项畅通路项目均采用了捷程咬合桩工法。
捷程MZ系列全套管钻孔软切割咬合桩施工工法
施工特点
采用捷程MZ系列全套管钻机，
在成孔成桩过程中始终有超前钢套管护壁，所以无需泥浆护睡，因而也无须排放泥浆，近于干法成孔：机械设备噪声低、振动小，大大减少工程施工时对环境的污染；对沉降及变位容易控制，能紧邻相近的建筑物和地下管线施工；能有效防止孔内流砂涌泥，并可嵌岩，成桩质量高：能起到完全止水的作用；混凝土强度可按设计要求提高，可靠性高。全套管的护孔方式使第二序列施工的在已有的第一序列的两桩间实施软切割咬合，能保证桩间紧密咬合，并且咬合桩的混凝土终凝出现在桩咬合之后，成为无缝的连续“桩墙”，从而形成良好
的整体连续结构。
施工工法组成
捷程咬合桩施工工法组成：
在工程实践中完整地形成了捷程咬合桩施工工法，其包含以下主要内容： ①咬合桩的单桩施工工艺流程；②咬合桩的排桩施工工艺流程；③导墙施工方案；4)孔口定位误差的控制一一孔口定位误差允许值的规定；5桩垂直度控制的三个环节，其中含采用“测环法”检测钻孔咬合桩垂直度的做法；6合柱的咬合厚度的确定；②克服“管涌”的技术措施；③遇地下障碍物的处理方法； ③克服钢筋笼上浮的方法；分段施工接头的处理方法；11事故桩的处理方法（平移桩位侧咬合，背桩补强及预留咬合企口等）。
工艺原理
利用捷程MZ全套管施工法制作的
钻孔酒注桩互相合，使相邻桩在初之前部分相嵌，使之具有良好的防渗作用，从而形成整体连续的基坑支护结构和止水惟幕，还可兼作主体承重结构
捷程咬合桩施工有3大关键因素：即第二序列桩(B桩)对第一序列桩(A桩) 进行软切割，咬合桩孔垂直度的保证和超缓凝混凝土的配制。已有工程开挖结果表明，桩身咬合良好，无渗漏水现象。
捷程咬合桩的单桩施工要点
捷程咬合桩在施工时不仅要考虑第序列桩混凝土的缓凝时间控制，注意相邻的第一序列桩和第二序列桩施工的时间安排防止因第一序列桩强度增长过
