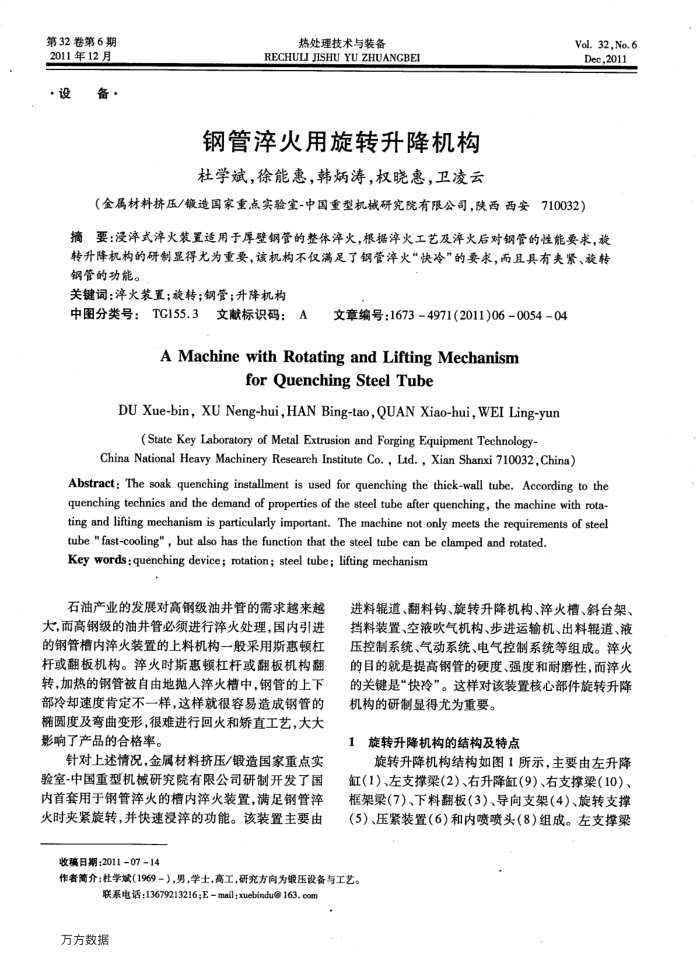

第32卷第6期 2011年12月
·设
备·
热处理技术与装备
RECHULI JISHUYUZHUANCBEI
钢管淬火用旋转升降机构杜学斌，徐能惠，韩炳涛，权晓惠，卫凌云
Vol.32,No.6 Dec,2011
（金属材料挤压/锻造国家重点实验室-中国重型机械研究院有限公司，陕西西安710032)
摘要：浸泽式泽火装置适用于厚壁钢管的整体泽火，根据火工艺及淬火后对钢管的性能要求，旋转升降机构的研制显得光为重要，该机构不仅满足了钢管率火“快冷”的要求，而且具有夹紧、旋转钢管的功能。
关键词：泽火装置；旋转；钢管：升降机构
中图分类号：TG155.3文献标识码：A
文章编号：16734971(2011)06-005404
AMachine with Rotating and Lifting Mechanism
forQuenchingSteelTube
DU Xue-bin,XU Neng-hui,HAN Bing-tao,QUAN Xiao-hui,WEI Ling-yun(State Key Laboratory of Metal Extrusion and Forging Equipment Technology
China National Heavy Machinery Research Institute Co.,Ltd.,Xian Shanxi 710032,China)
Abstract: The soak quenching installment is used for quenching the thick-wall tube. According to the quenching technics and the demand of properties of the steel tube after quenching, the machine with rota-ting and lifting mechanism is particularly important. The machine not only meets the requirements of steel
tube "fast-cooling", but also has the function that the steel tube can be clamped and rotated. Key words:quenching device; rotation; steel tube; lifting mechanism
石油产业的发展对高钢级油井管的需求越来越大，而高钢级的油井管必须进行淬火处理，国内引进的钢管槽内淬火装置的上料机构一般采用斯惠顿杠杆或翻板机构。淬火时斯惠顿杠杆或翻板机构翻转，加热的钢管被自由地抛人痒火槽中，钢管的上下部冷却速度肯定不一样，这样就很容易造成钢管的椭圆度及弯曲变形，很难进行回火和矫直工艺，大大影响了产品的合格率。
针对上述情况，金属材料挤压/锻造国家重点实验室-中国重型机械研究院有限公司研制开发了国内首套用于钢管淬火的槽内淬火装置，满足钢管率火时夹紧旋转，并快速浸率的功能。该装置主要由
收稿日期：2011-07-14
进料辑道、翻料钩、旋转升降机构、泽火槽、斜台架、挡料装置、空液吹气机构、步进运输机、出料辑道、液压控制系统、气动系统、电气控制系统等组成。率火的目的就是提高钢管的硬度、强度和耐磨性，而淬火的关键是“快冷”。这样对该装置核心部件旋转升降机构的研制显得尤为重要。
1旋转升降机构的结构及特点
旋转升降机构结构如图1所示，主要由左升降缸（1）、左支撑梁（2）、右升降缸（9）、右支撑梁（10）、框架梁（7）、下料翻板（3）、导向支架（4）、旋转支撑(5）、压紧装置（6)和内喷喷头（8）组成。左支撑梁
作者简介：社学域（1969-），男，学士，高工，研究方向为锻压设备与工艺。
联系电话：13679213216;Email:xuebindu@163.com
