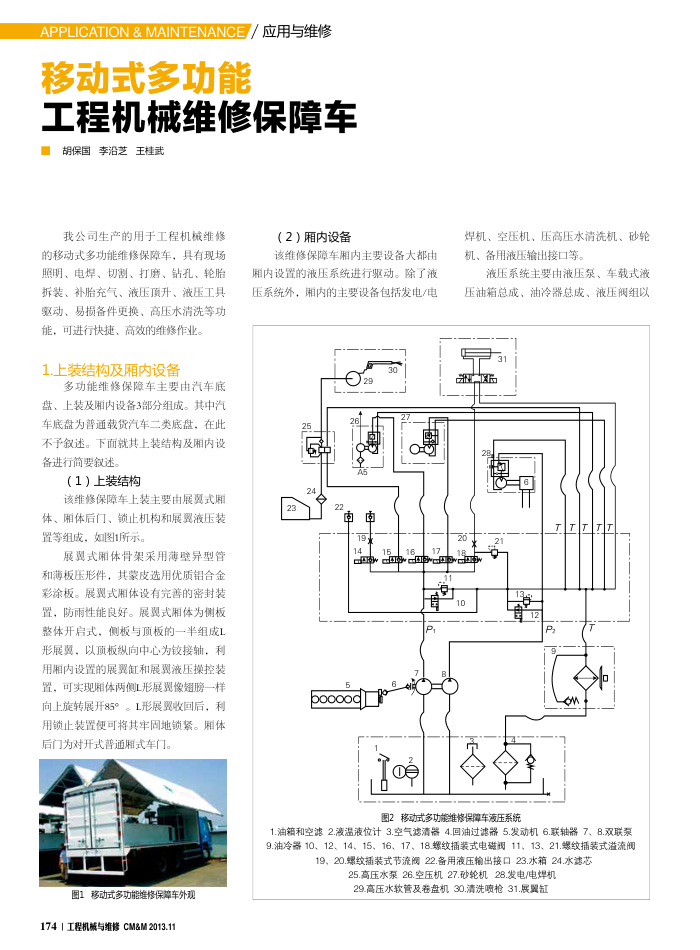

APPLICATION&MAINTENANCE/应用与维修移动式多功能
工程机械维修保障车胡保国李沿芝王桂武
我公司生产的用于工程机械维修的移动式多功能维修保障车，具有现场照明、电焊、切割、打磨、钻孔、轮胎拆装、补胎充气、液压顶升、液压工具驱动、易损备件更换、高压水清洗等功
能，可进行快捷、高效的维修作业。 1.上装结构及厢内设备
多功能维修保障车主要由汽车底盘、上装及厢内设备3部分组成。其中汽车底盘为普通载货汽车二类底盘，在此不予叙述。下面就其上装结构及厢内设备进行简要叙述。
（1）上装结构
该维修保障车上装主要由展翼式厢体、厢体后门、锁止机构和展翼液压装置等组成。如图所示。
展翼式厢体骨架采用薄壁异型管和薄板压形件，其蒙皮选用优质铝合金彩涂板。展翼式厢体设有完善的密封装置，防雨性能良好。展翼式厢体为侧板整体开启式，侧板与顶板的一半组成工形展翼，以顶板纵向中心为铰接轴，利用内设置的展翼缸和展翼液压操控装置，可实现厢体两侧形展翼像翅膀一样向上旋转展开85°。L形展翼收回后，利用锁止装置便可将其牢固地锁紧。厢体后门为对开式普通厢式车门。
图1移动式多功能维修保障车外观
1741工程机械与维修CM&M2013.11
（2）厢内设备
该维修保障车厢内主要设备大都由厢内设置的液压系统进行驱动。除了液压系统外，厢内的主要设备包括发电/电
22
南
b0o0o0
南 19
焊机、空压机、压高压水清洗机、砂轮机、备用液压输出接口等。
液压系统主要由液压泵、车载式液压油箱总成、油冷器总成、液压阀组以 20
12
P
围2移动式多功能维修保障车液压系统
1.油箱和空滤2.液温液位计3.空气滤清器4.回油过滤器5.发动机6.联轴器7、8.双联泵 9.油冷器10、12、14、15、16、17、18.螺纹插装式电醋凋11、13、21.螺纹插装式溢流阀
19、20.螺纹插装式节流阀22.备用液压输出接口23.水箱24.水滤芯
25.高压水泵26.空压机27.砂轮机28.发电/电焊机 29.高压水软管及卷盘机30.清洗喷枪31.展翼缸
