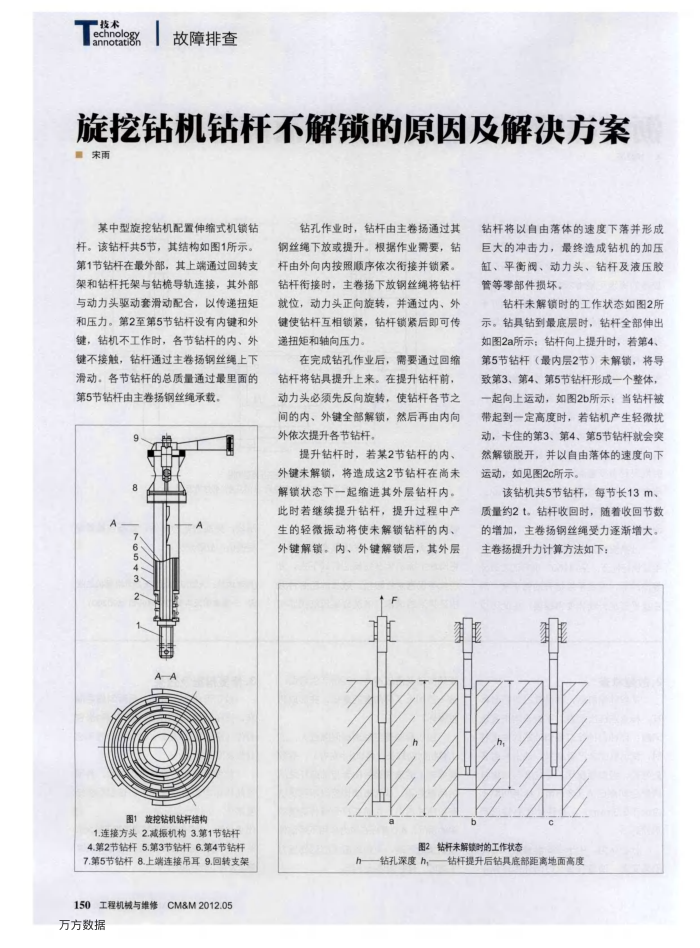

旋挖钻机钻杆不解锁的原因及解决方案 ■宋雨
某中型旋挖钻机配置伸缩式机锁钻杆。该钻杆共5节，其结构如图1所示。第1节钻杆在最外部，其上端通过回转支架和钻杆托架与钻梳导轨连接，其外部与动力头驱动套滑动配合，以传递扭矩和压力。第2至第5节钻杆设有内键和外键，钻机不工作时，各节钻杆的内、外键不接触，钻杆通过主卷扬钢丝绳上下滑动。各节钻杆的总质量通过最里面的第5节钻杆由主卷扬钢丝绳承载，
AA
图1旋挖钻机钻杆结构
1.连接方头2.减振机构3.第1节钻杆 4.第2节钻杆5.第3节钻杆6.第4节钻杆 7.第5节钻杆8.上端连接吊耳9.回转支架
150工程机械与维修CM&M2012.05 万方数据
钻孔作业时，钻杆由主卷扬通过其钢丝绳下放或提升。根据作业需要，钻杆由外向内按照顺序依次衔接并锁紧。钻杆衔接时，主卷扬下放钢丝绳将钻杆就位，动力头正向旋转，并通过内、外键使钻杆互相锁紧，钻杆锁紧后即可传递扭矩和轴向压力。
在完成钻孔作业后，需要通过回缩钻杆将钻具提升上来。在提升钻杆前，动力头必须先反向旅转，使钻杆各节之间的内、外键全部解锁，然后再由内向外依次提升各节钻杆。
提升钻杆时，着某2节钻杆的内、
外键未解锁，将造成这2节钻杆在尚未解锁状态下一起缩进其外层钻杆内。此时若继续提升钻杆，提升过程中产生的轻微振动将使未解锁钻杆的内、外键解锁，内、外键解锁后，其外层
钻杆将以自由落体的速度下落并形成巨大的冲击力，最终造成钻机的加压缸、平衡阀、动力头、钻杆及液压胶管等零部件损坏，
钻杆未解锁时的工作状态如图2所示。钻具钻到最底层时，钻杆全部伸出如图2a所示：钻杆向上提升时，若第4、第5节钻杆（最内层2节）未解锁，将导致第3、第4、第5节钻杆形成一个整体，一起向上运动，如图2b所示：当钻杆被带起到一定高度时，若钻机产生轻微扰动，卡住的第3、第4、第5节钻杆就会突然解锁脱开，并以自由落体的速度向下运动，如见图2c所示。
该钻机共5节钻杆，每节长13m、质量约2t。钻杆收回时，随着收回节数的增加，主卷扬钢丝绳受力逐渐增大。主卷扬提升力计算方法如下：
图2钻杆未解锁时的工作状态
钻孔深度h，
钻杆提升后钻具底部距离地面高度
