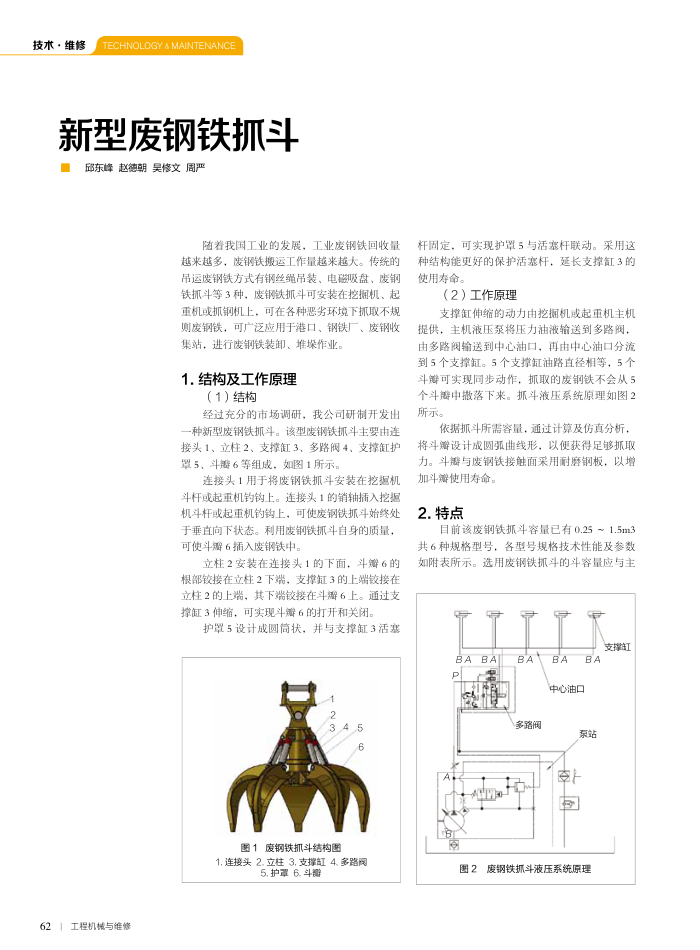

新型废钢铁抓斗邱东峰赵德朝昊修文周严
随着我国工业的发展，工业废钢铁回收量越来越多，废钢铁搬运工作量越来越大。传统的吊运废钢铁方式有钢丝绳吊装、电磁吸盘、废钢铁抓斗等3种，废钢铁抓斗可安装在挖掘机、起重机或抓钢机上，可在各种恶劣环境下抓取不规则废钢铁，可广泛应用于港口、钢铁厂、废钢收
集站，进行废钢铁装卸、堆垛作业。 1.结构及工作原理
（1）结构
经过充分的市场调研，我公司研制开发出一种新型废钢铁抓斗。该型废钢铁抓斗主要由连接头1、立柱2、支撑红3、多路阀4、支撑缸护罩5、斗瓣6等组成，如图1所示。
连接头1用于将废钢铁抓斗安装在挖揭机斗杆或起重机钓钩上。连接头1的销轴插入挖揭机斗杆或起重机钓钩上，可使废钢铁抓斗始终处于垂直向下状态。利用废钢铁抓斗自身的质量，可使斗瓣6插入废钢铁中。
立柱2安装在连接头1的下面，斗链6的
根部较接在文柱2下端，支撞缸3的上端较接在立柱2的上端，其下端铰接在斗瓣6上。通过支撑缸3伸缩，可实现斗瓣6的打开和关闭。
护罩5设计成圆简状，并与支撑缸3活塞
图1废钢铁抓斗结构图
1.连接头2.立柱3.支撑缸4.多路阀
5.护罩6.斗瓣
621工程机械与维修
杆固定，可实现护罩5与活塞杆联动。采用这种结构能更好的保护活塞杆，延长支撑缸3的使用寿命。
（2）工作原理
支撑缸伸缩的动力由挖掘机或起重机主机提供，主机液压泵将压力油液输送到多路阀，由多路阀输送到中心油口，再由中心油口分流到5个支撑缸。5个支撑缸油路直径相等，5个斗瓣可实现同步动作，抓取的废钢铁不会从5 个斗瓣中撒落下来。抓斗液压系统原理如图2 所示。
依据抓斗所需容量，通过计算及仿真分析，将斗筛设计成圆亚曲线形，以便获得足够抓取力。斗瓣与废钢铁接触面采用耐磨钢板，以增
加斗瓣使用寿命。 2.特点
目前该废钢铁抓斗容量已有0.25～1.5m3 共6种规格型号，各型号规格技术性能及参数如附表所示。选用废钢铁抓斗的斗容量应与主
支撑
BABA
BA 多路阀
BA
BA
中心油口
泵站
图2
废钢铁抓斗液压系统原理
