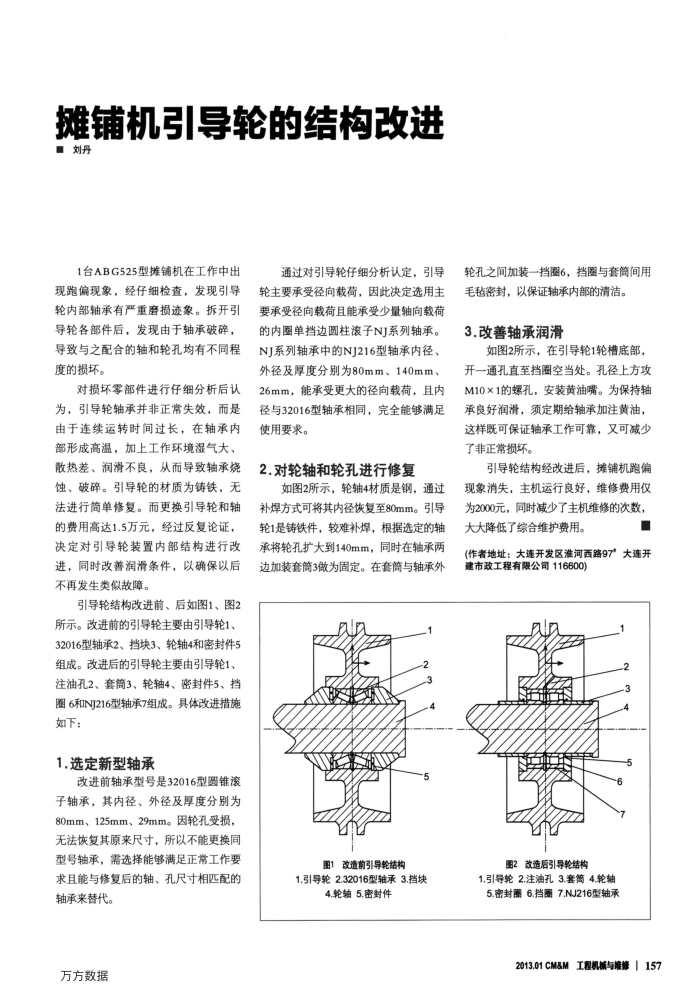

摊铺机引导轮的结构改进 ■刘丹
1台ABG525型摊铺机在工作中出现跑偏现象，经仔细检查，发现引导轮内部轴承有严重磨损迹象。拆开引导轮各部件后，发现由于轴承破碎，导致与之配合的轴和轮孔均有不同程度的损坏。
对损坏零部件进行存细分析后认为，引导轮轴承并非正常失效，而是由于连续运转时间过长，在轴承内部形成高温，加上工作环境湿气大、散热差、润滑不良，从而导致轴承烧蚀、破碎。引导轮的材质为铸铁，无法进行简单修复。而更换引导轮和轴的费用高达1.5万元，经过反复论证，决定对引导轮装置内部结构进行改进，同时改善润滑条件，以确保以后不再发生类似故障。
引导轮结构改进前、后如图1、图2 所示。改进前的引导轮主要由引导轮1、 32016型轴承2、挡块3、轮轴4和密封件5 组成。改进后的引导轮主要由引导轮1、注油孔2、套筒3、轮轴4、密封件5、挡圈6和NJ216型轴承7组成。具体改进措施如下：
1.选定新型轴承
改进前轴承型号是32016型圆锥滚子轴承，其内径、外径及厚度分别为 80mm、125mm、29mm。因轮孔受损，无法恢复其原来尺寸，所以不能更换同型号轴承，需选择能够满足正常工作要求且能与修复后的轴、孔尺寸相匹配的
轴承来替代。万方数据
通过对引导轮仔细分析认定，引导轮主要承受径向载荷，因此决定选用主要承受径向载荷且能承受少量轴向载荷的内圈单挡边圆柱滚子NJ系列轴承。 NJ系列轴承中的NJ216型轴承内径、外径及厚度分别为80mm、140mm、 26mm，能承受更大的径向载荷，且内径与32016型轴承相同，完全能够满足使用要求。
2.对轮轴和轮孔进行修复
如图2所示，轮轴4材质是钢，通过补焊方式可将其内径恢复至80mm。引导轮1是铸铁件，较难补焊，根据选定的轴承将轮孔扩大到140mm，同时在轴承两边加装套筒3做为固定。在套筒与轴承外
图1改造前引导轮结构
1.引导轮2.32016型轴承3.挡块
4.轮轴5.密封件
轮孔之间加装一挡圈6，挡圈与套筒间用
毛毡密封，以保证轴承内部的清洁。 3.改善轴承润滑
如图2所示，在引导轮1轮槽底部，开一通孔直至挡圈空当处。孔径上方攻 M10×1的螺孔，安装黄油嘴。为保持轴承良好润滑，须定期给轴承加注黄油，这样既可保证轴承工作可靠，又可减少了非正常损坏。
引导轮结构经改进后，摊铺机跑偏现象消失，主机运行良好，维修费用仅为2000元，同时减少了主机维修的次数，大大降低了综合维护费用。
(作者地址：大连开发区淮河西路97’大连开建市政工程有限公司116600)
图2改造后引导轮结构
1.引导轮2.注油孔3.套筒4.轮轴 5.密封圈6.挡圈7.NJ216型轴承
