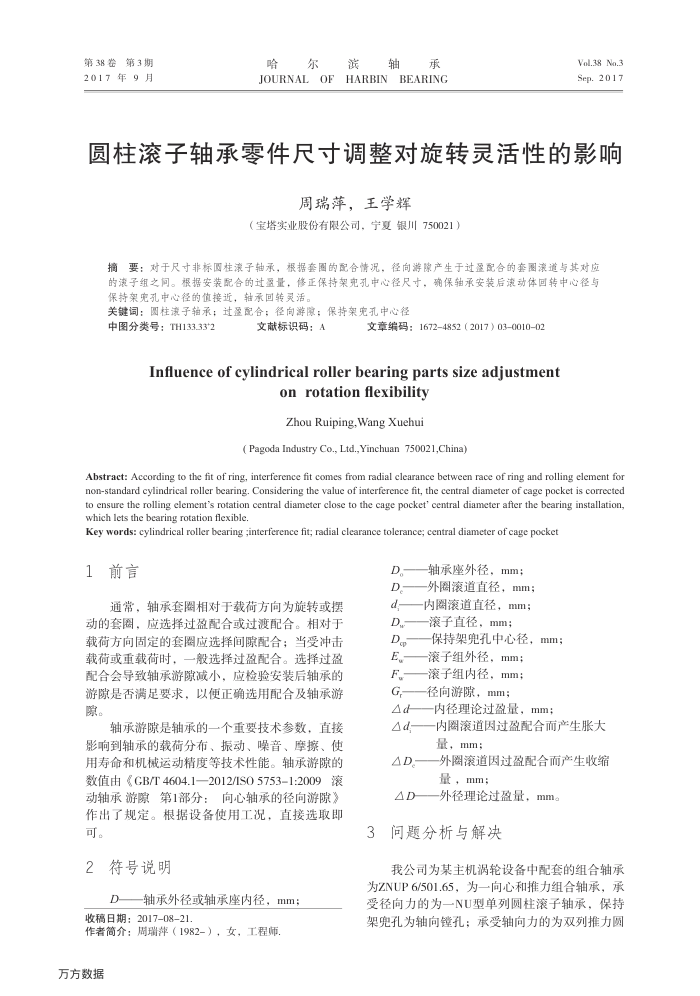

圆柱滚子轴承零件尺寸调整对旋转灵活性的影响
周瑞萍，王学辉
（宝塔实业股份有限公司，宁夏银川750021）
要：对于尺寸非标四柱滚子轴承，根据套圈的配合情况，径向游隙产生于过是配合的套圈滚道与其对应
摘
的滚子组之向。根据安装配合的过盈量，修正保持架究孔中心径尺寸，确保轴承安装后滚动体回转中心径与保持架究孔中心径的值接近，轴承回转灵活，
关键词：圆柱滚子轴承；过盈配合；径向游像；保持架究孔中心径
中图分类号：TH133.33*2
文献标识码：A
文章编码：16724852（2017）03001002
Influenceofcylindricalrollerbearingpartssizeadjustment
onrotationflexibility Zhou Ruiping,Wang Xuehui
( Pagoda Industry Co., Ltd., Yinchuan 750021,China)
Abstract: According to the fit of ring, interference fit comes from radial clearance between race of ring and rolling element fo non-standard cylindrical roller bearing. Considering the value of interference fit, the central diameter of cage pocket is corrected to ensure the rolling element's rotation central diameter close to the cage pocket' central diameter after the bearing installation which lets the bearing rotation flexible.
Key words: cylindrical roller bearing ;interference fit; radial clearance tolerance; central diameter of cage pocket
1前言
通常，轴承套圈相对于载荷方向为旋转或摆动的套圈，应选择过盈配合或过渡配合。相对于载荷方向固定的套圈应选择间隙配合；当受冲击载荷或重载荷时，一般选择过盈配合。选择过盈配合会导致轴承游隙减小，应检验安装后轴承的游隙是否满足要求，以便正确选用配合及轴承游隙。
轴承游隙是轴承的一个重要技术参数，直接影响到轴承的载荷分布、振动、噪音、摩擦、使用寿命和机械运动精度等技术性能。轴承游隙的数值由GB/T4604.1—2012/IS057531:2009滚动轴承游隙第1部分：
向心轴承的径向游隙》
作出了规定。根据设备使用工况，直接选取即可。
2
符号说明
D
轴承外径或轴承座内径，mm；
收稿日期：2017-08-21.
作者简介：周瑞萍（1982-），女，工程师万方数据
3
D。 D. d D D.p E F
Ad Ad
AD AD
轴承座外径，mm；外圈滚道直径，mm；内圈滚道直径，mm；滚子直径，mm；
保持架兜孔中心径，mm；
滚子组外径，mm；滚子组内径，mm；径向游隙，mm；
内径理论过盈量，mm；
内圈滚道因过盈配合而产生胀大量，mm；
外圈滚道因过盈配合而产生收缩量，mm；
外径理论过盈量，mm。
问题分析与解决
我公司为某主机涡轮设备中配套的组合轴承
为ZNUP6/501.65，为一向心和推力组合轴承，承受径向力的为一NU型单列圆柱滚子轴承，保持架兜孔为轴向镗孔；承受轴向力的为双列推力圆
