第37卷第2期 2016年6月
哈
尔
滨
轴
承
JOURNALOF HARBIN BEARING

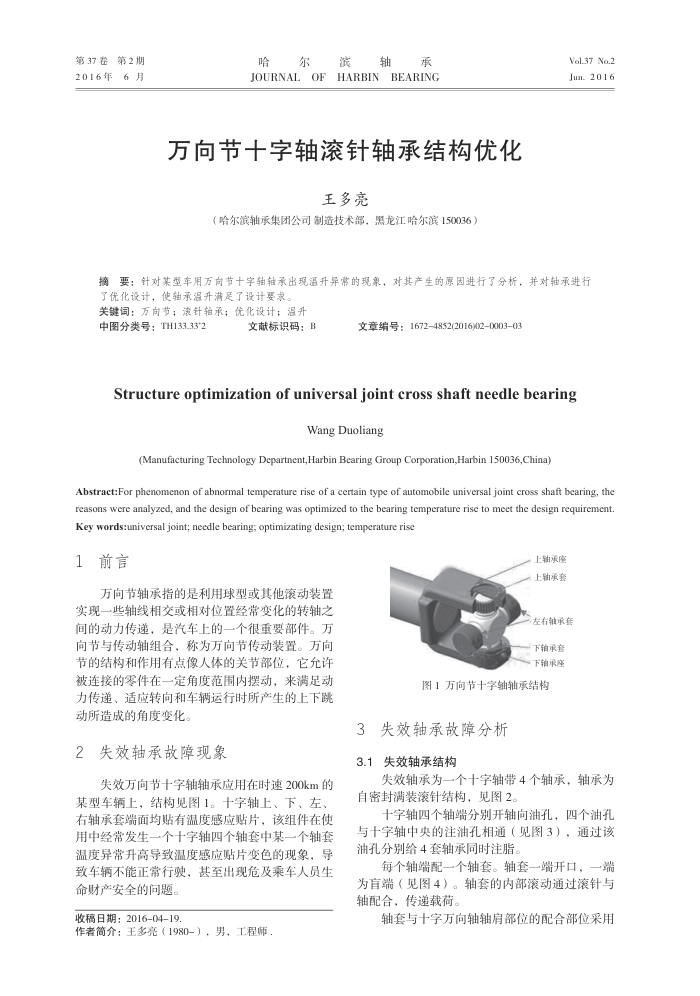

万向节十字轴滚针轴承结构优化
王多亮
（哈尔滨轴承集团公司制造技术部，黑龙江哈尔滨150036）
Vol.37 No.2 Jun. 2016
摘要：针对某型车用万向节十字轴轴承出现温升异常的现象，对其产生的原因进行了分析，并对轴承进行了优化设计，使轴承温升满足了设计要求。
关键词：万向节；滚针轴承；优化设计：温升
中图分类号：TH133.33*2
文献标识码：B
文章编号：16724852(2016)02000303
Structureoptimizationof universal joint crossshaftneedlebearing
Wang Duoliang
(Manufacturing Technology Departnent,Harbin Bearing Group Corporation,Harbin 150036,China)
Abstract:For phenomenon of abnormal temperature rise of a certain type of automobile universal joint cross shaft bearing, the reasons were analyzed, and the design of bearing was optimized to the bearing temperature rise to meet the design requirement Key words:universal joint; needle bearing; optimizating design; temperature rise
1前言
万向节轴承指的是利用球型或其他滚动装置实现一些轴线相交或相对位置经常变化的转轴之间的动力传递，是汽车上的一个很重要部件。万向节与传动轴组合，称为万向节传动装置。方向节的结构和作用有点像人体的关节部位，它允许被连接的零件在一定角度范围内摆动，来满足动力传递、适应转向和车辆运行时所产生的上下跳
动所造成的角度变化。 2
失效轴承故障现象
失效万向节十字轴轴承应用在时速200km的某型车辆上，结构见图1。十字轴上、下、左右轴承套端面均贴有温度感应贴片，该组件在使用中经常发生一个十字轴四个轴套中某一个轴套温度异常升高导致温度感应贴片变色的现象，导致车辆不能正常行驶，甚至出现危及乘车人员生
命财产安全的问题。收稿日期：2016-04-19.
作者简介：王多亮（1980-），男，工程师
上轴承座上轴承套
左右轴承套下轴承套下轴承座
图1万向节十字轴轴承结构
3失效轴承故障分析 3.1失效轴承结构
失效轴承为一个十字轴带4个轴承，轴承为自密封满装滚针结构，见图2。
十字轴四个轴端分别开轴向油孔，四个油孔与十字轴中央的注油孔相通（见图3），通过该油孔分别给4套轴承同时注脂。
每个轴端配一个轴套。轴套一端开口，一端为盲端（见图4）。轴套的内部滚动通过滚针与轴配合，传递载荷。
轴套与十字万向轴轴肩部位的配合部位采用
