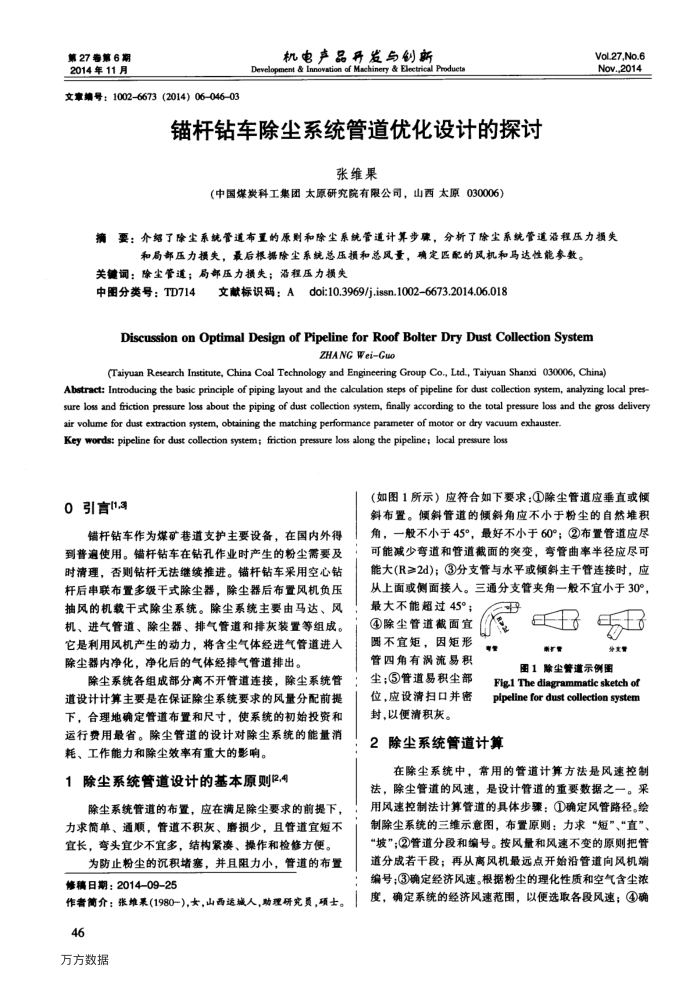

第27专第6期 2014年11月
文事端号：1002-6673（2014）0604603
机电产品开发与制新
Development & Innovation of Machinery & Electrical Produets
锚杆钻车除尘系统管道优化设计的探讨
张维果
（中国煤炭科工集团太原研究院有限公司，山西太原030006）
Vol.27,No.6 Nov.,2014
摘要：介绍了除尘系统管道布置的原则和除尘系统管道计算步豫，分析了除尘系统管道落程压力损失
和局部压力损失，最后根据除尘系统总压损和总风量，确定匹配的风机和马达性能参数。
关键词：除尘管道；局部压力损失；沿程压力损失
中图分类号：TD714
文献标识码：Adoi:10.3969/j.issn.1002-6673.2014.06.018
DiscussiononOptimal Designof PipelineforRoofBolterDryDustCollectionSystem
ZHANG WeiGuo
(Taiyuan Research Institute, China Coal Technology and Engineering Group Co., Ltd., Taiyuan Shanxi 030006, China)
Abstract: Introducing the basic principle of piping layout and the calculation steps of pipeline for dust collection system, analyzing local pres sure loss and fiction pressure loss about the piping of dust collection system, finally according to the total pressure loss and the gross delivery
air volume for dust extraction system, obtaining the matching performance parameter of motor or dry vacuum exhauster. Key words: pipeline for dust collection system; fniction pressure loss along the pipeline; local pressure loss
0引言113
错杆钻车作为煤矿巷道支护主要设备，在国内外得到普遍使用。锚杆钻车在钻孔作业时产生的粉尘需要及时清理，否则钻杆无法继续推进。错锚杆钻车采用空心钻杆后串联布置多级干式除尘器，除尘器后布置风机负压抽风的机载干式除尘系统。除尘系统主要由马达、风机、进气管道、除尘器、排气管道和排灰装置等组成。它是利用风机产生的动力，将含尘气体经进气管道进人除尘器内净化，净化后的气体经排气管道排出。
除尘系统各组成部分离不开管道连接，除尘系统管道设计计算主要是在保证除尘系统要求的风量分配前提下，合理地确定管道布置和尺寸，使系统的初始投资和运行费用最省。除尘管道的设计对除尘系统的能量消耗、工作能力和除尘效率有重大的影响。
1除尘系统管道设计的基本原则2.4
除尘系统管道的布置，应在满足除尘要求的前提下，力求简单、通顺，管道不积灰、磨损少，且管道宜短不宜长，弯头宜少不宜多，结构累、操作和检修方便。
为防止粉尘的沉积堵塞，并且阻力小，管道的布置修稿日期：2014-09-25
作者商介：张难果(1980一)，大，山西运城人，助理研究页，项士。 46
万方数据
（如图1所示）应符合如下要求：①除尘管道应垂直或倾斜布置。倾斜管道的倾斜角应不小于粉尘的自然堆积角，一般不小于45°，最好不小于60°；②布置管道应尽可能减少弯道和管道截面的突变，弯管曲率半径应尽可能大(R≥2d)；③分支管与水平或倾斜主干管连接时，应从上面或侧面接入。三通分支管夹角一般不宜小于30°，
最大不能超过45°； ④除尘管道截面宜圆不宜矩，因矩形管四角有涡流易积尘;③管道易积尘部位，应设清扫口并密封，以便清积灰。
B 量
用
新扩管
学文管
图1除尘管道示例图
Fig1 The diagrammatic sketch of pipeline for dust collection system
2除尘系统管道计算
在除尘系统中，常用的管道计算方法是风速控制法，除尘管道的风速，是设计管道的重要数据之一。采用风速控制法计算管道的具体步骤：①确定风管路径。绘制除尘系统的三维示意图，布置原则：力求“短”、“直”、“坡”：②)管道分段和编号。按风量和风速不变的原则把管道分成若干段；再从离风机最远点开始沿管道向风机端编号；③确定经济风速。根据粉尘的理化性质和空气含尘浓度，确定系统的经济风速范围，以便选取各段风速；④确
