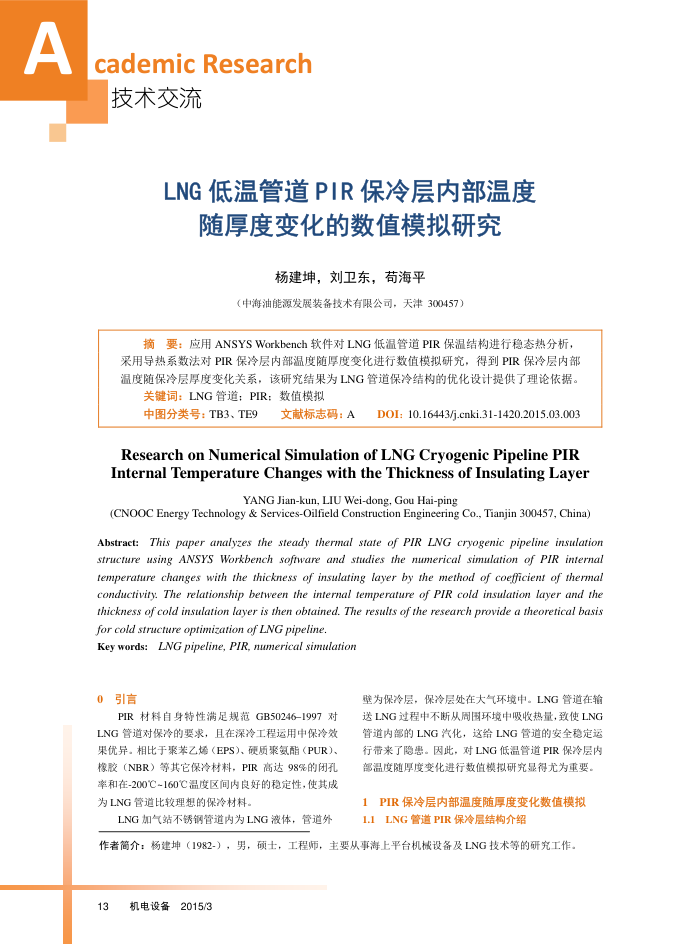

A
cademicResearch 技术交流
LNG低温管道PIR保冷层内部温度
随厚度变化的数值模拟研究
杨建坤，刘卫东，苟海平
（中海油能源发展装备技术有限公司，天津300457）
摘要：应用ANSYSWorkbench软件对LNG低温管道PIR保温结构进行稳态热分析，采用导热系数法对PIR保冷层内部温度随厚度变化进行数值模拟研究，得到PIR保冷层内部温度随保冷层厚度变化关系，该研究结果为LNG管道保冷结构的优化设计提供了理论依据。
关键词：LNG管道：PIR：数值模拟
中图分类号：TB3、TE9
文献标志码：A
D0I: 10.16443/j.cnki.31-1420.2015.03.003
ResearchonNumerical Simulationof LNGCryogenicPipelinePIR Internal Temperature ChangeswiththeThickness of InsulatingLayer
YANG Jian-kun, LIU Wei-dong, Gou Hai-ping
(CNOOC Energy Technology & Services-Oilfield Construction Engineering Co., Tianjin 300457, China) Abstract:This paper analyzes the steady thermal state of PIR LNG cryogenic pipeline insulation structure using ANSYS Workbench sofrware and sudies the numerical simulation of PIR internal lemperature changes with the thickness of insularing layer by the method of coefficient of thermal conductivity The relationship berween the internal temperature of PiR cold insulation layer and the thickness of cold insulation layer is then obtained. The results of the research provide a theoretical basis for cold structure oprimization of LNG pipeline.
Keywords:LNG pipeline,PIR.numerical simulation
0　引言
PIR材料自身特性满足规范GB50246-1997对 LNG管道对保冷的要求，且在深冷工程运用中保冷效果优异。相比于聚苯乙烯（EPS）、硬质聚氨酯（PUR）、橡胶（NBR）等其它保冷材料，PIR高达98%的闭孔率和在-200℃-160℃温度区间内良好的稳定性，使其成为LNG管道比较理想的保冷材料。
LNG加气站不锈钢管道内为LNG液体，管道外
壁为保冷层，保冷层处在大气环境中。LNG管道在输送LNG过程中不断从周国环境中吸收热量，致使LNG 管道内部的LNG汽化，这给LNG管道的安全稳定运行带来了隐患。因此，对LNG低温管道PIR保冷层内部温度随厚度变化进行数值模拟研究显得尤为重要。
1PIR保冷层内部温度随厚度变化数值模拟 1.1LNG管道PIR保冷层结构介绍
作者简介：杨建坤（1982-），男，硕士，工程师，主要从事海上平台机械设备及LNG技术等的研究工作。
13
机电设备2015/3
