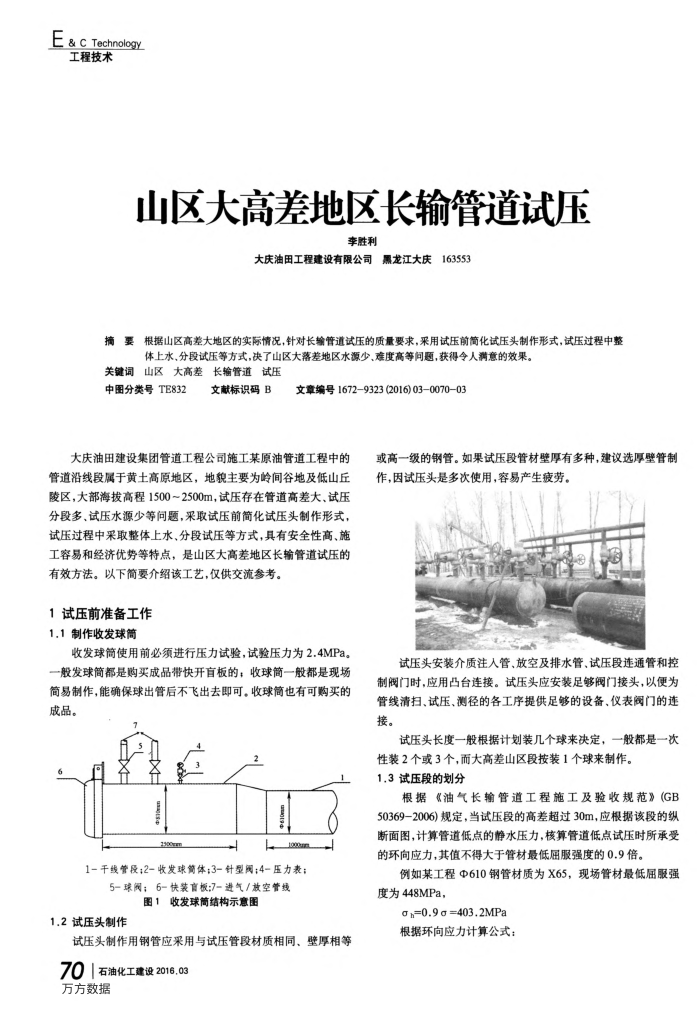

E&C Technolosy 工程技术
山区大高差地区长输管道试压
李胜利
大庆油田工程建设有限公司黑龙江大庆163553
摘要根据山区高差大地区的实际情况，针对长输管道试压的质量要求，采用试压前简化试压头制作形式，试压过程中整
体上水，分段试压等方式，决了山区大落差地区水源少、难度高等问题，获得令人润意的效果。
关键词山区大高差长输管道试压
中图分类号TE832
文献标识码B
文章编号1672-9323(2016)03-0070-03
大庆油田建设集团管道工程公司施工某原油管道工程中的管道沿线段属于黄土高原地区，地貌主要为岭间谷地及低山丘陵区，大部海拔高程1500~2500m，试压存在管道高差大、试压分段多，试压水源少等问题，采取试压前简化试压头制作形式，试压过程中采取整体上水、分段试压等方式，具有安全性高、施工容易和经济优势等特点，是山区大高差地区长输管道试压的有效方法。以下简要介绍该工艺，仅供交流参考。
1试压前准备工作 1.1制作收发球筒
收发球简使用前必须进行压力试验，试验压力为2.4MPa。般发球简都是购买成品带快开首板的：收球简一般都是现场简易制作，能确保球出管后不飞出去即可。收球简也有可购买的成品。
tso 2200m
anaot9o aa
1-干线管段；2-收发球简体；3-针型；4-压力表；
5-球阀；6-快装盲板：7-进气/放空管线
图1收发球筒结构示意图
1.2试压头制作
试压头制作用钢管应采用与试压管段材质相同、壁厚相等
70|石油化工建设2016.03 万方数据
或高一级的钢管。如果试压段管材壁厚有多种，建议选厚壁管制作，因试压头是多次使用，容易产生疲劳。
城
试压头安装介质注人管，放空及排水管、试压段连通管和控制阀门时，应用凸台连接。试压头应安装足够阀门接头，以便为管线清扫、试压、测径的各工序提供足够的设备、仪表阀门的连接。
试压头长度一般根据计划装几个球来决定，一般都是一次
性装2个或3个，而大高差山区段按装1个球来制作。 1.3试压段的划分
根据《油气长输管道工程施工及验收规范》(GB 50369-2006规定，当试压段的高差超过30m，应根据该段的纵断面图，计算管道低点的静水压力，核算管道低点试压时所承受的环向应力，其值不得大于管材最低届服强度的0.9倍。
例如某工程Φ610钢管材质为X65，现场管材最低届服强度为448MPa，
α n=0.9 =403.2MPa 根据环向应力计算公式：
