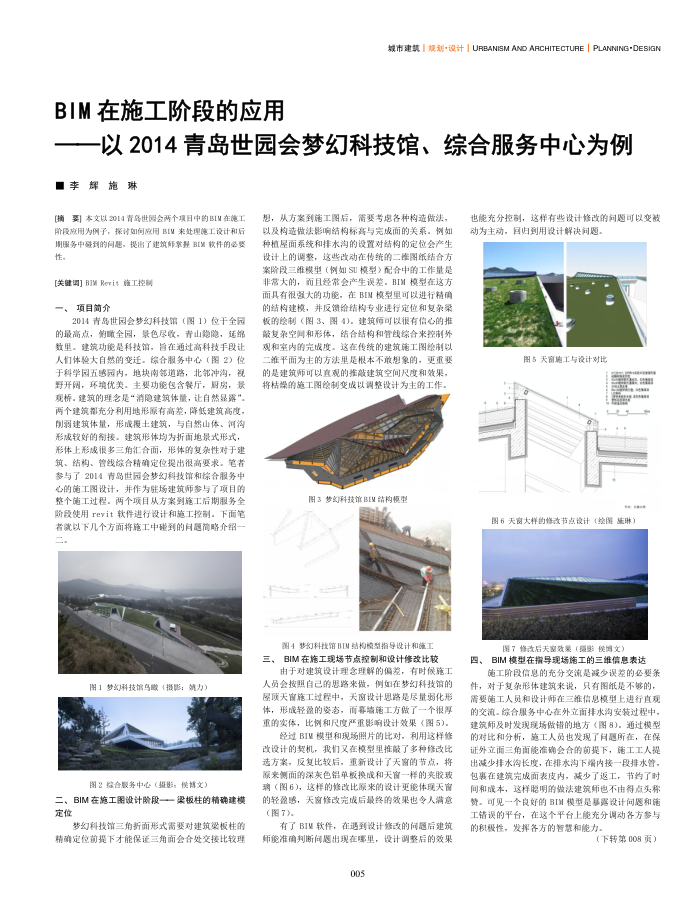

BIM在施工阶段的应用
市建莞规划·设计URBANISM AND ARCHITECTUREPLANNING-DESIGN
-以2014青岛世园会梦幻科技馆、综合服务中心为例
■李辉施琳
[摘要本文以2014青岛世园会两个项日中的BI在施工阶受应用为例子，探计如间应用BI来处理施工设计和后期服务中登到的问题，提出了建筑师章握BII款件的必要性。
[关建调] BIX Rerit 施工控制一、项目简介
2014青岛世园会梦幻科技馆（图1）位于全园的最高点，瞰全园，景色尽收，青山隐隐，廷绵数里，建筑功能是科技馆，旨在通过高科技手段让人们体验大自然的变迁。综合服务中心（图2）位于科学园五要园内，地块南邻道路，北邻冲沟，视野开阔，环境优美，主要功能包含餐厅，厨房，最观桥。建筑的理念是“消隐建筑体量，让自然显露“ 两个建筑智充分利用地形原有高差，降低建筑高度，创弱建筑体量，形成履土建筑，与自燃山体、河沟形成较好的衡接。建筑形体均为折面地景式形式，形体上形成很多三角汇合面，形体的复杂性对于建筑、结构、管线综合精确定位提出很高要求，笔者参与了2014青岛世园会梦幻科技馆和综合服务中心的随工图设计，并作为驻场建筑师参与了项目的整个随工过程，两个项目从方案到施工后期服务全阶段使用revit软件进行设计和施工控制，下面笔者就以下几个方面将施工中碰到的间题简略介绍
图1梦幻科技馆乌欧（摄影：就力）图2综合股务中心（报影：模博期文）
BIM在施工图设计阶段—
梁板柱的精确建模
三、定位
梦幻科技馆三角折面形式需要对建筑梁板柱的精确定位前提下才能保证三角面会合处交接比较理
想，从方案到施工图后，需要考虑各种构造做法，以及构造做法影响结构标高与完成面的关系，例如种植星面系统和排水沟的设置对结构的定位会产生设计上的调整，这些改动在传统的二维图纸结合方案阶段三维模型（例如SU模型》配合中的工作量是非常大的，而且经常会产生误差，BII模型在这方面其有很强大的功能，在BIA模型里可以进行精确的结构建模，并反馈给结构专业进行定位和复杂案板的绘制（图3、图4)，建筑师可以很有信心的推敲复杂空间和形体，结合结构和管线综合来控制外观和室内的完成度，这在传统的建筑施工图绘制以二维平面为主的方法里是根本不取想象的，更重要的是建筑师可以直观的推敲建筑空间尺度和效果，将枯操的施工图绘制变成以调整设计为主的工作。
图3梦幻科技馆BIV结构模型
图4梦幻科技箔BI以结构模型指导设计和施工
三、
BIM在施工现场节点控制和设计修改比较
由于对建筑设计理念理解的偏差，有时候施工
人员会按照自已的思路来做，例如在梦幻科技馆的屋项天富施工过程中，天窗设计恩路是尽量弱化形体，形成轻盈的姿态，而要墙施工方做了一个很厚重的实体，比例和尺度严重影响设计效果（图5，
经过BIV模型和现场照片的比对，利用这样改设计的契机，我们又在模型里推敲了多种修改比造方案，反复比较后，重新设计了天窗的节点，将原来侧面的深灰色铝单板换成和天窗一样的卖胶玻璃（图6），这样的悠改比原来的设计更能体现天度的轻盈感，天修改完成后最终的效果也令人满意(图7).
有了BIV软件，
在退到设计能改的间题后建筑
师能准确判断间题出现在哪里，设计调整后的效果
005
也能充分控制，这样有些设计修改的间题可以变被动为主动，回归到用设计解决间题。
图5天窗施工与设计对比

图6天窗大样的修改节点设计（经基琳）图了修改后天密效票（摄影模博文）
BIM模型在指导现场施工的三维信息表达四、
随工阶段信息的充分交流是减少误差的必要条件，对于复杂形体建筑来说，只有图纸是不够的，需要随工人员和设计师在三维信息模型上进行直观的交流-综合服务中心在外立面排水沟安装过程中，建筑师及时发现现场做错的地方（图8)，通过模型的对比和分析，施工人员也发现了目题所在，在保证外立面三角面能准确会合的前提下，施工工人提出减少排水沟长度，在排水沟下竭内接一段排水管，包裹在建筑完成面表皮内，减少了返工，节约了时间和成本，这样照明的做法建筑师也不由得点头册费。可见一个良好的BIH模型是暴露设计问题和施工错误的平台，在这个平台上能充分调动各方参与的积极性，发挥各方的智慧和能力。
（下转第008页）
