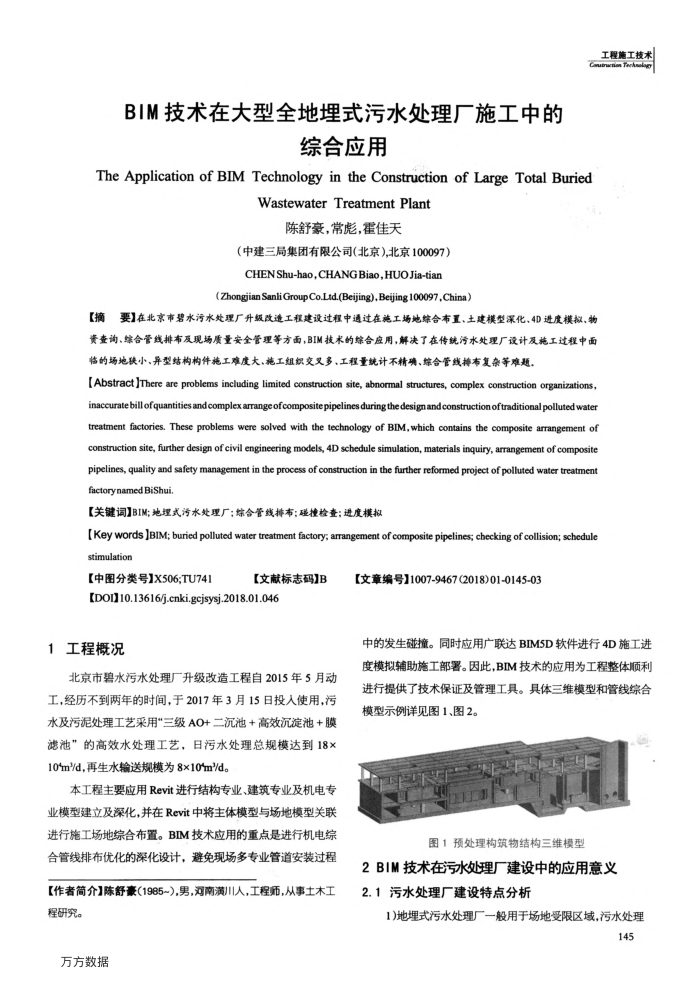

BIM技术在大型全地埋式污水处理厂施工中的
综合应用
The Application of BIM Technology in the Construction of Large Total Buried
WastewaterTreatmentPlant
陈舒豪，常彪，霍佳天
（中建三局集团有限公司(北京),北京100097） CHEN Shu-hao, CHANG Biao,HUO Jia-tian
( Zhongjian Sanli Group Co.Ltd.(Beijing),Beijing 100097, China)
【摘要】在北京市碧水污水处理厂升级改造工程建设过程中通过在施工场地综合市置、土建模型深化、4D进度模拟、物资查询、综合管线排布及现场质量安全管理等方面，BIM技术的综合应用，解决了在传统污水处理厂设计及施工过程中面临的场地缺小、异型结构构件施工难度大、施工组织交又多、工程量统计不精确、练合管线排布复杂等难题。
[Abstract ]There are problems including limited construction site, abnormal structures, complex construction organizations, inaccurate billofquantities andcomplex arrangeofcompositepipelines duringthe designandconstruction oftraditional polluted water treatment factories. These problems were solved with the technology of BIM,which contains the composite arrangement of construction site, further design of civil engineering models, 4D schedule simulation, materials inquiry, arrangement of composite pipelines, quality and safety management in the process of construction in the further reformed project of polluted water treatment factorynamed BiShui.
【关键词】BIM;地理式污水处理厂；综合管线排市：碰捷检查；进度模拟
[Key words JBIM; buried plluted water treatment factory; arrangement of composite pipelines; checking of collision; schedule stimulation
【中图分类号】X506;TU741
【文献标志码]B
[DOI]10.13616/j.cnki.gcjsysj.2018.01.046
1工程概况
北京市碧水污水处理厂升级改造工程自2015年5月动工，经历不到两年的时间，于2017年3月15日投人使用，污水及污泥处理工艺采用“三级AO+二沉池+高效沉淀池+膜滤池”的高效水处理工艺，日污水处理总规模达到18× 10°m%d，再生水输送规模为8×10m%d。
本工程主要应用Revit进行结构专业、建筑专业及机电专业模型建立及深化，并在Revit中将主体模型与场地模型关联进行施工场地综合布置。BIM技术应用的重点是进行机电综合管线排布优化的深化设计，避免现场多专业管道安装过程
【作者简介】陈舒豪(1985~），男，河南潢川人，工程师，从事士木工程研究。
万方数据
【文章编号】1007-9467(2018)01-0145-03
工程施工技术
中的发生碰撞。同时应用广联达BIM5D软件进行4D施工进度模拟辅助施工部署。因此，BIM技术的应用为工程整体顺利进行提供了技术保证及管理工具。具体三维模型和管线综合模型示例详见图1、图2。
图1预处理构筑物结构三维模型
2BIM技术在污水处理厂建设中的应用意义 2.1污水处理厂建设特点分析
1)地埋式污水处理厂一般用于场地受限区域，污水处理
