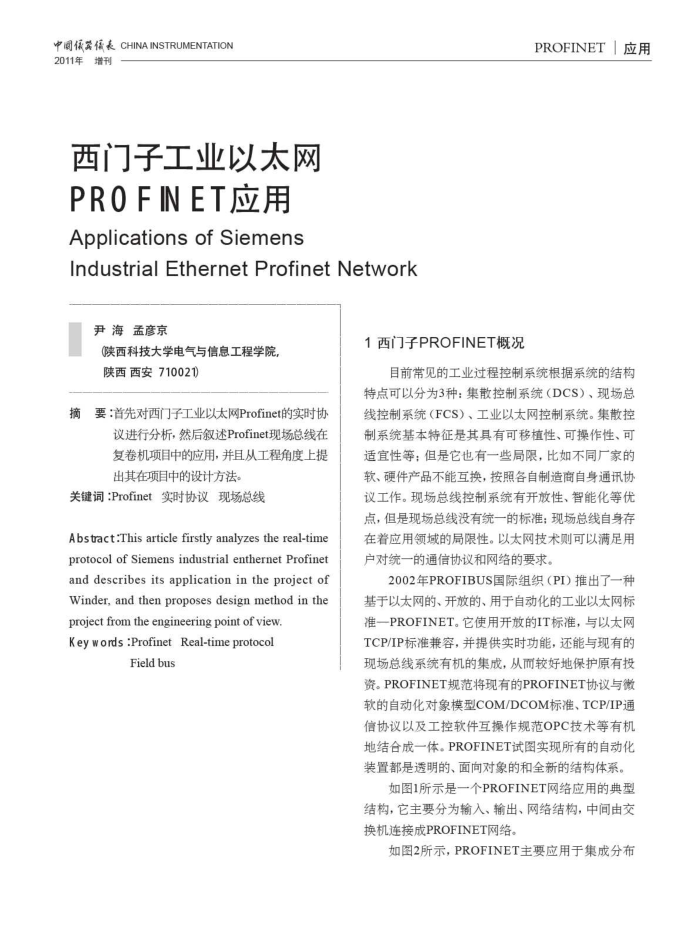

西门子工业以太网 PROFINET应用 ApplicationsofSiemens
IndustrialEthernetProfinetNetwork
尹海孟彦京
陕西科技大学电气与信息工程学院，陕西西安710021)
摘
要：首先对西门子工业以太网Profinet的实时协
议进行分析，然后叙述Profinet现场总线在复卷机项目中的应用，并且从工程角度上提出其在项目中的设计方法。
关键词：Profinet实时协议现场总线
Abstact:This article firstly analyzes the real-time protocol of Siemens industrial enthernet Profinet and describes its application in the project of Winder, and then proposes design method in the
project from theengineering pointofview K ey w ords :Profinet Real-time protocol
Fieldbus
1西门子PROFINET概况
PROFINET1应用
目前常见的工业过程控制系统根据系统的结构特点可以分为3种：集散控制系统（DCS）、现场总线控制系统（FCS）、工业以太网控制系统。集散控制系统基本特征是其具有可移植性、可操作性、日适宜性等：但是它也有一些局限，比如不同厂家的软、硬件产品不能互换，按照各自制造商自身通讯协议工作。现场总线控制系统有开放性、智能化等优点，但是现场总线没有统一的标准；现场总线自身存在着应用领域的局限性。以太网技术则可以满足用户对统一的通信协议和网络的要求。
2002年PROFIBUS国际组织（PI）推出了一种基于以太网的、开放的、用于自动化的工业以太网标准一PROFINET。它使用开放的IT标准，与以太网 TCP/IP标准兼容，并提供实时功能，还能与现有的现场总线系统有机的集成，从而较好地保护原有投资。PROFINET规范将现有的PROFINET协议与微软的自动化对象模型COM/DCOM标准、TCP/IP通信协议以及工控软件互操作规范OPC技术等有机地结合成一体。PROFINET试图实现所有的自动化装置都是透明的、面向对象的和全新的结构体系，
如图1所示是一个PROFINET网络应用的典型结构，它主要分为输入、输出、网络结构，中间由交换机连接成PROFINET网络。
如图2所示，PROFINET主要应用于集成分布
