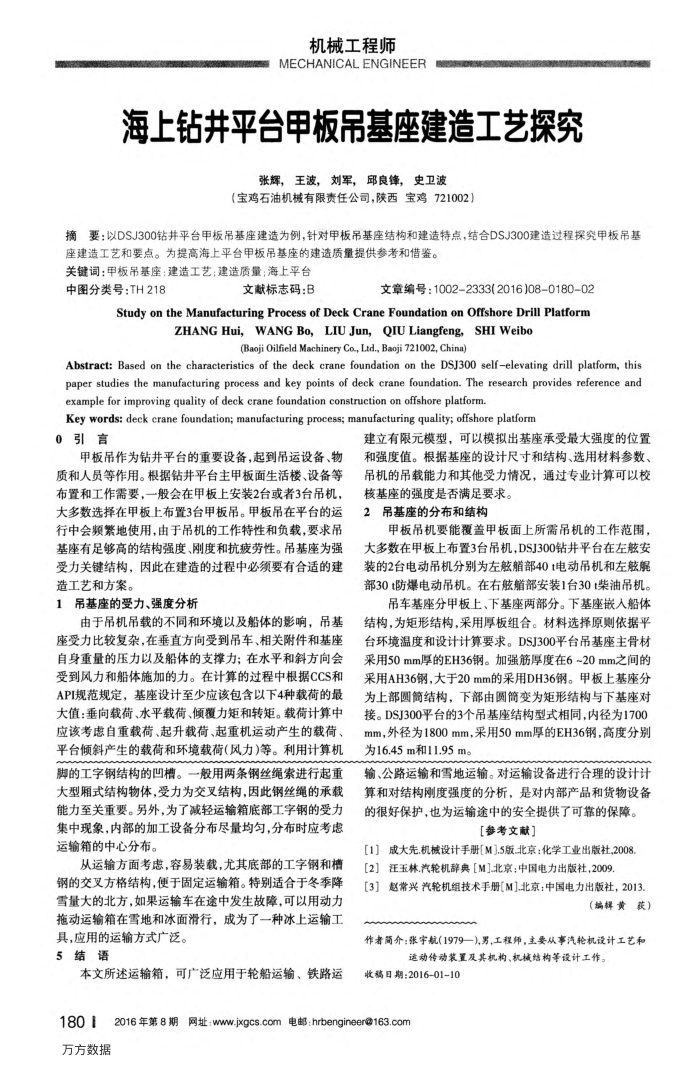

海上钻井平台甲板吊基座建造工艺探究
张辉，王波，刘军，邱良锋，史卫波
（宝鸡石油机械有限责任公司，西宝鸡721002）
摘要：以DSJ300钻井平台甲板吊基座建造为例，针对甲板吊基座结构和建造特点，结合DSJ300建造过程探究甲板吊基
座建造工艺和要点。为提高海上平台甲板吊基座的建造质量提供参考和借鉴。关键词：甲板吊基座：建造工艺：建造质量：海上平台
中图分类号：TH218
文献标志码：B
文章编号：1002-2333(2016)08-0180-02
Study on the Manufacturing Process of Deck CraneFoundation on Offshore Drill Platform
ZHANGHui,WANGBo, LIU Jun,QIULiangfeng, SHIWeibo
(Baoji Oilfield Machinery Co., Ltd., Baoji 721002, China)
Abstract: Based on the characteristics of the deck crane foundation on the DSJ300 selfelevating drill platform, this paper studies the manufacturing process and key points of deck crane foundation. The research provides reference and example for improving quality of deck cranefoundation construction on offshore platform.
Key words: deck crane foundation; manufacturing process; manufacturing quality; offshore platform
0引言
甲板吊作为钻井平台的重要设备，起到吊运设备、物质和人员等作用。根据钻井平台主甲板面生活楼、设备等布置和工作需要，一般会在甲板上安装2台或者3台吊机，大多数选择在甲板上布置3台甲板吊。甲板吊在平台的运行中会频紧地使用，由于吊机的工作特性和负载，要求吊基座有足够高的结构强度、刚度和抗疲劳性。吊基座为强受力关键结构，因此在建造的过程中必须要有合适的建造工艺和方案。
1吊基座的受力、强度分析
由于吊机吊载的不同和环境以及船体的影响，吊基座受力比较复杂，在垂直方向受到吊车、相关附件和基座自身重量的压力以及船体的支撑力；在水平和斜方向会受到风力和船体施加的力。在计算的过程中根据CCS和 API规范规定，基座设计至少应该包含以下4种载荷的最大值：垂向载荷、水平载荷、倾覆力矩和转矩。载荷计算中应该考虑自重载荷、起升载荷、起重机运动产生的载荷、平台倾斜产生的载荷和环境载荷（风力）等。利用计算机脚的工字钢结构的凹槽。一般用两条钢丝绳索进行起重大型厢式结构物体，受力为交叉结构，因此钢丝绳的承载能力至关重要。另外，为了减轻运输箱底部工字钢的受力集中现象，内部的加工设备分布尽量均匀，分布时应考虑运输箱的中心分布。
从运输方面考虑，容易装载，尤其底部的工字钢和槽钢的交叉方格结构，便于固定运输箱。特别适合于冬季降雪量大的北方，如果运输车在途中发生故障，可以用动力拖动运输箱在雪地和冰面滑行，成为了一种冰上运输工
具，应用的运输方式广泛。 5结语
本文所述运输箱，可广泛应用于轮船运输、铁路运
建立有限元模型，可以模拟出基座承受最大强度的位置和强度值。根据基座的设计尺寸和结构、选用材料参数，吊机的吊载能力和其他受力情况，通过专业计算可以校核基座的强度是否满足要求。
2
吊基座的分布和结构
甲板吊机要能覆盖甲板面上所需吊机的工作范围，
大多数在甲板上布置3台吊机，DSJ300钻井平台在左安装的2台电动吊机分别为左般部40t电动吊机和左般眠部30t防爆电动吊机。在右部安装1台30t柴油吊机。
吊车基座分甲板上、下基座两部分。下基座嵌入船体结构，为矩形结构，采用厚板组合。材料选择原则依据平台环境温度和设计计算要求。DSJ300平台吊基座主骨材采用50mm厚的EH36钢。加强筋厚度在6~20mm之间的采用AH36钢，大于20mm的采用DH36钢。甲板上基座分为上部圆筒结构，下部由圆筒变为矩形结构与下基座对接。DSJ300平台的3个吊基座结构型式相同，内径为1700 mm，外径为1800mm，采用50mm厚的EH36钢，高度分别为16.45m和11.95m。
输、公路运输和雪地运输。对运输设备进行合理的设计计算和对结构刚度强度的分析，是对内部产品和货物设备的很好保护，也为运输途中的安全提供了可靠的保障。
