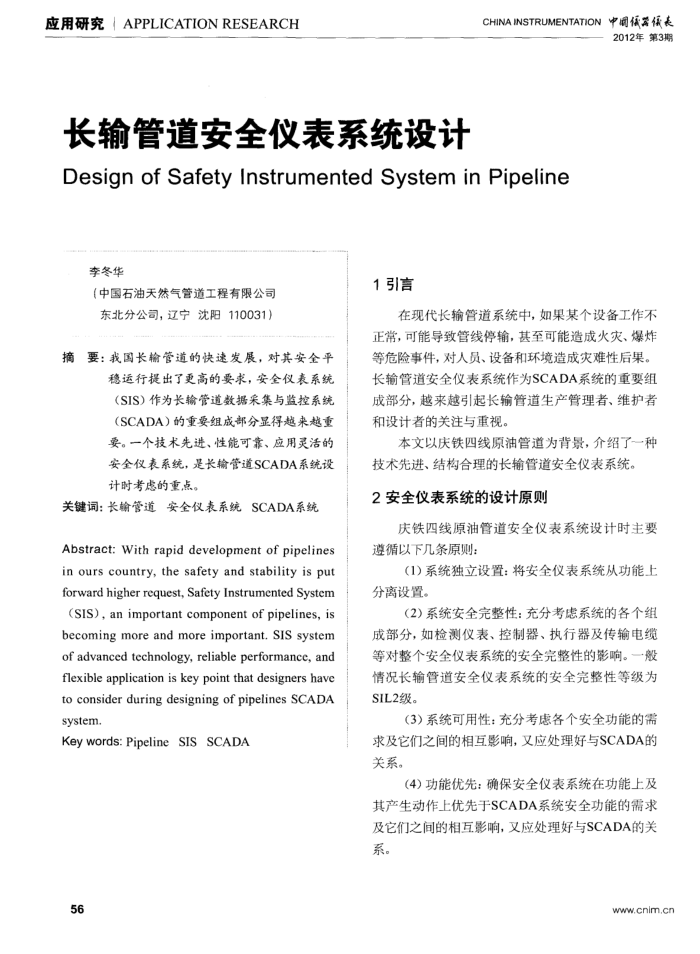

应用研究1APPLICATIONRESEARCH
长输管道安全仪表系统设计
CHINAINSTRUMENTATION中调依需保表
2012年第3期
Designof SafetyInstrumentedSysteminPipeline
李冬华
（中国石油天然气管道工程有限公司东北分公司，辽宁沈阳110031）
摘要：我国长输管道的快速发展，对其安全平
稳运行提出了更高的要求，安全仪表系统（SIS）作为长输管道数据采集与监控系统(SCADA）的重要组成部分显得越来越重要。一个技术先进、性能可靠、应用灵活的安全仪表系统，是长输管道SCADA系统设计时考虑的重点。
关键词：长输管道安全仪表系统SCADA系统 Abstract: With rapid development of pipelines in ours country, the safety and stability is put forward higher request, Safety Instrumented System(SIS),an important component of pipelines,is becoming more and moreimportant.SIS system of advanced technology, reliable performance, and flexible application is key point that designers have to consider during designing of pipelines SCADA system.
Key words:Pipeline SIS SCADA 56
1引言
在现代长输管道系统中，如果某个设备工作不正常，可能导致管线停输，基至可能造成火灾、爆炸等危险事件，对人员、设备和环境造成灾难性后果。长输管道安全仪表系统作为SCADA系统的重要组成部分，越来越引起长输管道生产管理者、维护者和设计者的关注与重视。
本文以庆铁四线原油管道为背景，介绍了一种
技术先进、结构合理的长输管道安全仪表系统。 2安全仪表系统的设计原则
庆铁四线原油管道安全仪表系统设计时主要遵循以下几条原则：
(1）系统独立设置：将安全仪表系统从功能上
分离设置
（2）系统安全完整性：充分考虑系统的各个组
成部分，如检测仪表、控制器、执行器及传输电缆等对整个安全仪表系统的安全完整性的影响。一般情况长输管道安全仪表系统的安全完整性等级为 SIL2级。
(3）系统可用性：充分考虑各个安全功能的需求及它们之间的相互影响，又应处理好与SCADA的关系。
(4)功能优先：确保安全仪表系统在功能上及
其产生动作上优先于SCADA系统安全功能的需求及它们之间的相互影响，又应处理好与SCADA的关系。
