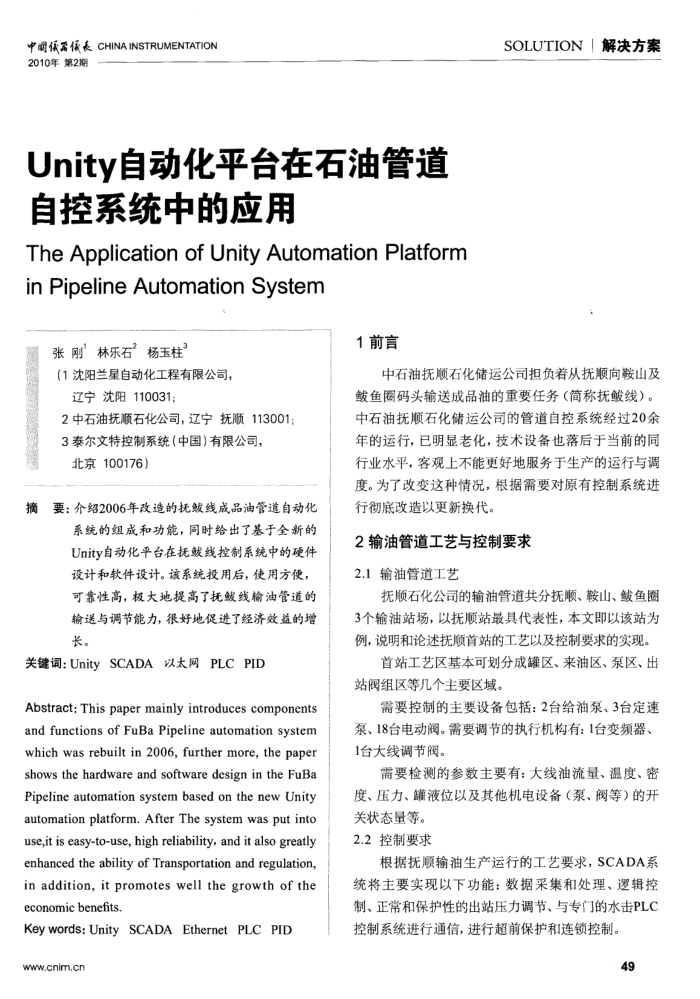

Unity自动化平台在石油管道自控系统中的应用
TheApplicationofUnityAutomationPlatform inPipelineAutomationSystem
张刚”林乐石’杨玉柱”
(1沈阳兰星自动化工程有限公司，辽宁沈阳110031；
2中石油抚顺石化公司，辽宁抚顺113001
3泰尔文特控制系统（中国）有限公司，北京100176）
要：介绍2006年改造的抚线成品油管道自动化摘量
系统的组成和功能，同时给出了基于全新的 Unity自动化平台在抚线控制系统中的硬件设计和软件设计。该系统投用后，使用方便，可靠性高，极大地提高了抚线输油管道的输送与调节能力，很好地促进了经济效益的增长。
关键词：UnitySCADA以太网PLCPID
Abstract: This paper mainly introduces components and functions of FuBa Pipeline automation system which was rebuilt in 2006, further more, the paper shows the hardware and software design in the FuBa Pipeline automation system based on the new Unity automation platform.After The systemwas put into use,it is easy-to-use, high reliability, and it also greatly enhanced the ability of Transportation and regulation, in addition,it promotes well the growth of the economic benefits
Keywords:Unity SCADA Ethernet PLC PID www.cnim.cn
1前言
SOLUTION丨解决方案
中石油抚顺石化储运公司担负着从抚顺向鞍山及皱鱼圈码头输送成品油的重要任务（简称抚鳗线）。中石油抚顺石化储运公司的管道自控系统经过20余年的运行，已明显老化，技术设备也落后于当前的同行业水平，客观上不能更好地服务于生产的运行与调度。为了改变这种情况，根据需要对原有控制系统进行彻底改造以更新换代。
2输油管道工艺与控制要求 2.1输油管道工艺
抚顺石化公司的输油管道共分抚顺、鞍山、鱼圈 3个输油站场，以抚顺站最具代表性，本文即以该站为例，说明和论述抚顺首站的工艺以及控制要求的实现。
首站工艺区基本可划分成罐区、来油区、泵区、出站阀组区等几个主要区域。
需要控制的主要设备包括：2台给油泵、3台定速泵、18台电动阀。需要调节的执行机构有：1台变频器、 1台大线调节阀。
需要检测的参数主要有：大线油流量、温度、密度、压力、罐液位以及其他机电设备（泵、阀等）的开
关状态量等。 2.2控制要求
根据抚顺输油生产运行的工艺要求，SCADA系统将主要实现以下功能：数据采集和处理、逻辑控制、正常和保护性的出站压力调节、与专门的水击PLC 控制系统进行通信，进行超前保护和连锁控制。
