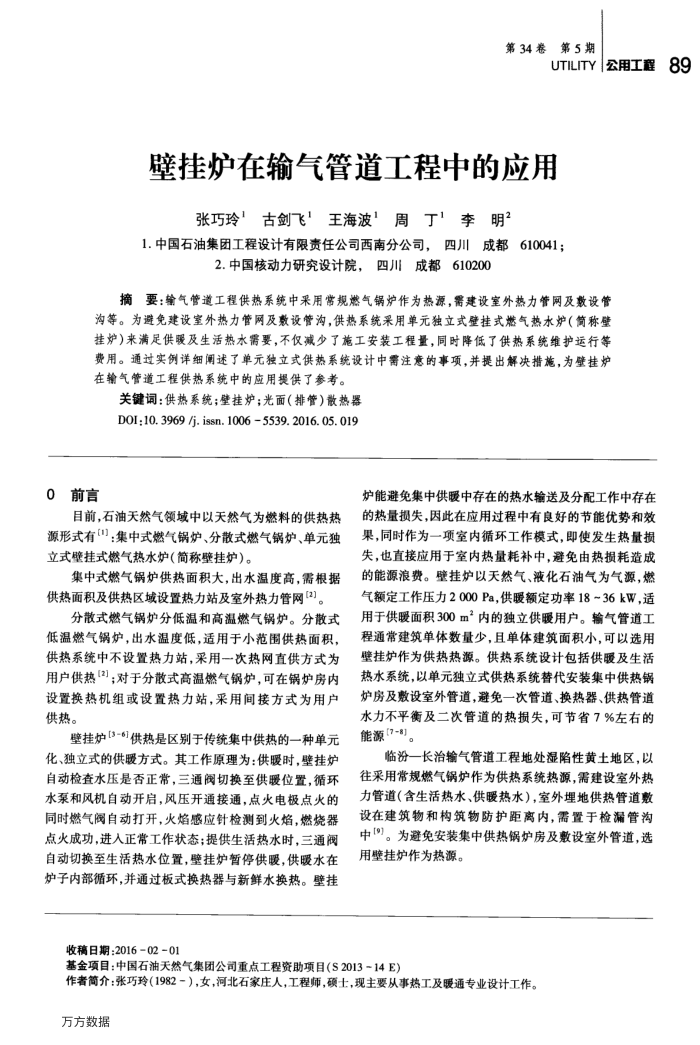

第34卷第5期
UTILITY公用工程
壁挂炉在输气管道工程中的应用
张巧玲’古剑飞’王海波周丁1李明？
1.中国石油集团工程设计有限责任公司西南分公司，四川成都610041；
2.中国核动力研究设计院，四川成都610200
摘要：输气管道工程供热系统中采用常规燃气锅炉作为热源，雷建设室外热力管网及数设管沟等。为避免建设室外热力管网及数设管沟，供热系统采用单元独立式壁挂式燃气热水炉（筒称壁挂炉）来满足供暇及生活热水要，不仅减少了施工安装工程量，同时降低了供热系统维护运行等费用。通过实例详细阐述了单元独立式供热系统设计中需注意的事项，并提出解决措施，为壁挂炉在输气管道工程供热系统中的应用提供了参考。
关键词：供热系统；壁挂炉；光面（排管）散热器 DOI:10. 3969 /j. issn. 1006 5539. 2016. 05. 019
0前言
目前，石油天然气领域中以天然气为燃料的供热热源形式有（)：集中式燃气锅炉、分散式燃气锅炉、单元独立式壁挂式燃气热水炉（简称壁挂炉)。
集中式燃气锅炉供热面积大，出水温度高，需根据供热面积及供热区域设置热力站及室外热力管网[2]。
分散式燃气锅炉分低温和高温燃气锅炉。分散式低温燃气锅炉，出水温度低，适用于小范围供热面积，供热系统中不设置热力站，采用一次热网直供方式为用户供热【2]；对于分散式高温燃气锅炉，可在锅炉房内设置换热机组或设置热力站，采用间接方式为用户供热。
壁挂炉[3-6]供热是区别于传统集中供热的一种单元化、独立式的供暖方式。其工作原理为：供暖时，壁挂炉自动检查水压是否正常，三通阀切换至供暖位置，循环水泵和风机自动开启，风压开通接通，点火电极点火的同时燃气阀自动打开，火焰感应针检测到火焰，燃烧器点火成功，进入正常工作状态；提供生活热水时，三通阀自动切换至生活热水位置，壁挂炉暂停供暖，供暖水在炉子内部循环，并通过板式换热器与新鲜水换热。壁挂
炉能避免集中供暖中存在的热水输送及分配工作中存在的热量损失，因此在应用过程中有良好的节能优势和效果，同时作为一项室内循环工作模式，即使发生热量损失，也直接应用于室内热量耗补中，避免由热损耗造成的能源浪费。壁挂炉以天然气、液化石油气为气源，燃气额定工作压力2000Pa，供暖额定功率18~36kW，适用于供暖面积300m内的独立供暖用户。输气管道工程通常建筑单体数量少，且单体建筑面积小，可以选用壁挂炉作为供热热源。供热系统设计包括供暖及生活热水系统，以单元独立式供热系统替代安装集中供热锅炉房及敷设室外管道，避免一次管道、换热器、供热管道水力不平衡及二次管道的热损失，可节省7%左右的能源[7-8]。
临汾一长治输气管道工程地处湿陷性黄土地区，以往采用常规燃气锅炉作为供热系统热源，需建设室外热力管道（含生活热水、供暖热水），室外埋地供热管道敷设在建筑物和构筑物防护距离内，需置于检漏管沟中[9]。为避免安装集中供热锅炉房及敷设室外管道，选用壁挂炉作为热源。
收稿日期：2016-02-01
基金项目：中国石油天然气集团公司重点工程资助项目（S2013-14E）
作者简介：张巧玲（1982－），女，河北石家庄人，工程师，硕士，现主要从事热工及暖通专业设计工作。万方数据
89
