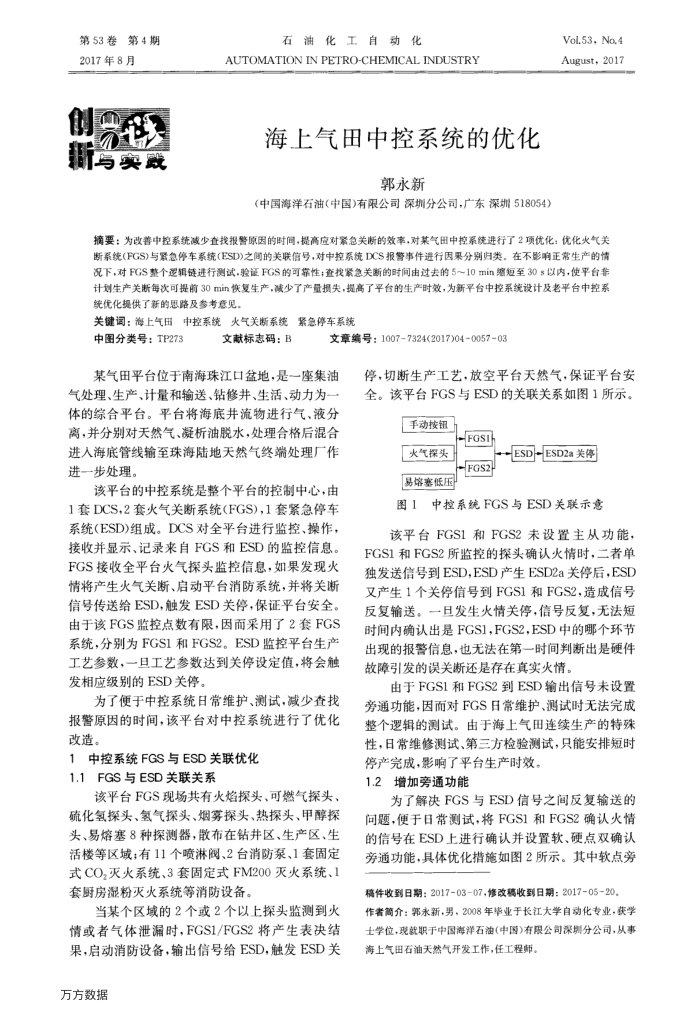

海上气田中控系统的优化
郭永新
（中国海洋石油（中国)有限公司深圳分公司，广东深圳518054）
Vol,53, No.4 August，2017
摘要：为改善中控系统减少查找报警原因的时间，提高应对案急关断的效率，对某气田中控系统进行了2项优化：优化火气关断系统(FGS)与紧急停车系统(ESD)之阅的关联信号，对中控系统DCS报警事件进行因果分别归类。在不影响正常生产的情况下，对FGS整个逐辑链进行测试验证FGS的可靠性；查找紧急关断的时间由过去的5～10min缩短至30s以内，使平台非计划生产关断每次可提前30min恢复生产，减少了产量损失，提高了平台的生产时效，为新平台中控系统设计及老平台中控系统优化提供了新的思路及参考意见，
关键词：海上气田中控系统火气关断系统紧急停车系统
中图分类号：TP273
文献标志码：B
文章编号：1007-7324(2017)04-005703
某气田平台位于南海珠江口盆地，是一座集油气处理、生产、计量和输送、钻修井、生活、动力为一体的综合平台。平台将海底并流物进行气、液分离，并分别对天然气、凝析油脱水，处理合格后混合进人海底管线输至珠海陆地天然气终端处理厂作进一步处理。
该平台的中控系统是整个平台的控制中心，由 1套DCS，2套火气关断系统（FGS)，1套紧急停车系统(ESD)组成。DCS对全平台进行监控、操作，接收并显示、记录来自FGS和ESD的监控信息。 FGS接收全平台火气操头监控信息，如果发现火情将产生火气关断、启动平台消防系统，并将关断信号传送给ESD，触发ESD关停，保证平台安全。由于该FGS监控点数有限，因而采用了2套FGS 系统，分别为FGS1和FGS2。ESD监控平台生产工艺参数，一且工艺参数达到关停设定值，将会触发相应级别的ESD关停。
为了便于中控系统日常维护、测试，减少查找报警原因的时间，该平台对中控系统进行了优化改造。
1中控系统FGS与ESD关联优化 1.1FGS与ESD关联关系
该平台FGS现场共有火焰探头、可燃气探头、硫化氢探头、氢气探头、烟雾探头、热探头、甲醇探头、易熔塞8种探测器，散布在钻井区、生产区、生活楼等区域；有11个喷淋阀、2台消防泵、1套固定式CO,灭火系统、3套固定式FM200灭火系统、1 套厨房湿粉灭火系统等消防设备。
当某个区域的2个或2个以上探头监测到火情或者气体泄漏时，FGS1/FGS2将产生表决结果，启动消防设备，输出信号给ESD，触发ESD关
万方数据
停，切断生产工艺，放空平台天然气，保证平台安全。该平台FGS与ESD的关联关系如图1所示。
手动按钮
-FGSIH
火气探头
FGS2
易熔塞低压
ESD-ESD2a美停
图1中控系统FGS与ESD关联示意
该平台FGS1和FGS2未设置主从功能 FGS1和FGS2所监控的探头确认火情时，二者单独发送信号到ESD，ESD产生ESD2a关停后，ESD 又产生1个关停信号到FGS1和FGS2，造成信号反复输送。一且发生火情关停，信号反复，无法短时间内确认出是FGS1，FGS2，ESD中的哪个环节出现的报警信息，也无法在第一时间判断出是硬件故障引发的误关断还是存在真实火情。
由于FGS1和FGS2到ESD输出信号未设置旁通功能，因而对FGS日常维护、测试时无法完成整个逻辑的测试。由于海上气田连续生产的特殊性，日常维修测试、第三方检验测试，只能安排短时
停产完成，影响了平台生产时效。 1.2增加旁通功能
为了解决FGS与ESD信号之间反复输送的间题，便于日常测试，将FGS1和FGS2确认火情的信号在ESD上进行确认并设置软、硬点双确认旁通功能，具体优化措施如图2所示。其中软点旁
稿件收到日期：2017-03-07，修改稿收到日期：2017-05-20 作者筒介：郭永新，男，2008年毕业于长江大学自动化专业，获学士学位，现就职于中国海洋石油(中国)有限公司深圳分公司，从事海上气田石油天然气开发工作，任工程师。
