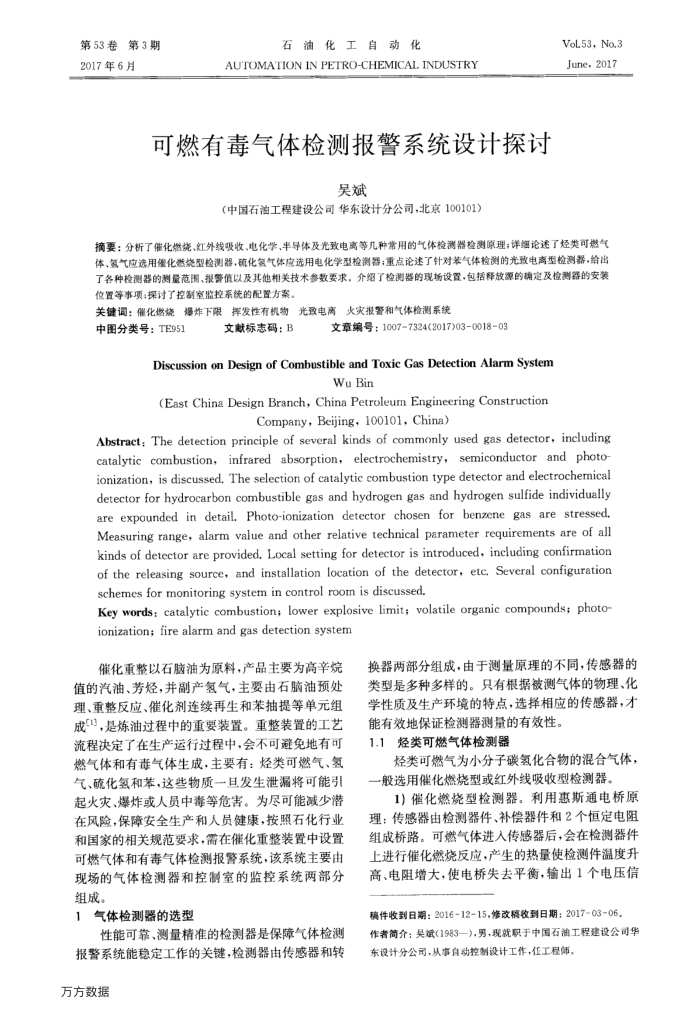

第53卷第3期 2017年6月
石油化工自动化
AUTOMATION IN PETRO-CHEMICAL INDUSTRY
可燃有毒气体检测报警系统设计探讨
吴斌
（中国石油工程建设公司华东设计分公司，北京100101)
Vol.53,No.3 June,2017
摘要：分析了催化增烧、红外线吸收、电化学、半导体及光致电离等几种常用的气体检测器检测原理；详细论述了烃类可燃气体、氢气应选用化感烧型检测器，硫化氢气体应选用电化学型检测器；重点论述了针对苯气体检测的光致电高型检测器，给出了各种检测器的测量范围、报警值以及其他相关技术参数要求，介绍了检测器的现场设置，包括释放源的确定及检测器的安装位置等事项；探讨了控制室监控系统的配置方案。
关键调：催化燃烧爆炸下限挥发性有机物光致电离火灾报警和气体检测系统
中图分类号：TE951
文献标志码：B
文章编号：10077324(2017)03-001803
Discussion on Design of Combustible and Toxic Gas Detection Alarm System
WuBin
(East China Design Branch, China Petroleum Engineering Construction
Company, Beijing, 100101, China)
Abstract: The detection principle of several kinds of commonly used gas detector, including catalytic combustion, infrared absorption， electrochemistry,semiconductor and photo ionization, is discussed, The selection of catalytic combustion type detector and electrochemical detector for hydrocarbon combustible gas and hydrogen gas and hydrogen sulfide individually are expounded in detail. Photo-ionization detector chosen for benzene gas are stressed, Measuring range, alarm value and other relative technical parameter requirements are of all kinds of detector are provided, Local setting for detector is introduced, including confirmation of the releasing source, and installation location of the detector, etc, Several configuration schemes for monitoring system in control room is discussed.
Key words: catalytic combustion; lower explosive limit; volatile organic compounds; photo-ionization; fire alarm and gas detection system
催化重整以石脑油为原料，产品主要为高辛烷值的汽油、芳烃，并副产氢气，主要由石脑油预处理、重整反应、催化剂连续再生和苯抽提等单元组成，是炼油过程中的重要装置。重整装置的工艺流程决定了在生产运行过程中，会不可避免地有可燃气体和有毒气体生成，主要有：烃类可燃气、氢气、硫化氢和苯，这些物质一且发生泄漏将可能引起火灾、爆炸或人员中毒等危害。为尽可能减少潜在风险，保障安全生产和人员健康，按照石化行业和国家的相关规范要求，需在催化重整装置中设置可燃气体和有毒气体检测报警系统，该系统主要由现场的气体检测器和控制室的监控系统两部分组成。
气体检测器的选型 1
性能可靠、测量精准的检测器是保障气体检测报警系统能稳定工作的关键，检测器由传感器和转万方数据
换器两部分组成，由于测量原理的不同，传感器的类型是多种多样的。只有根据被测气体的物理、化学性质及生产环境的特点，选择相应的传感器，才能有效地保证检测器测量的有效性。
烃类可燃气体检测器 1.1
烃类可燃气为小分子碳氢化合物的混合气体，一般选用催化燃烧型或红外线吸收型检测器。
1）催化燃烧型检测器。利用惠斯通电桥原理：传感器由检测器件、补偿器件和2个恒定电阻组成桥路。可燃气体进人传感器后，会在检测器件上进行催化燃烧反应，产生的热量使检测件温度升高、电阻增大，使电桥失去平衡，输出1个电压信
稿件收到日期：2016-12-15，修改稿收到日期：2017-03-06 作者简介：吴斌(1983—)，男，现就职于中国石油工程建设公司华东设计分公司，从事自动控制设计工作，任工程师
