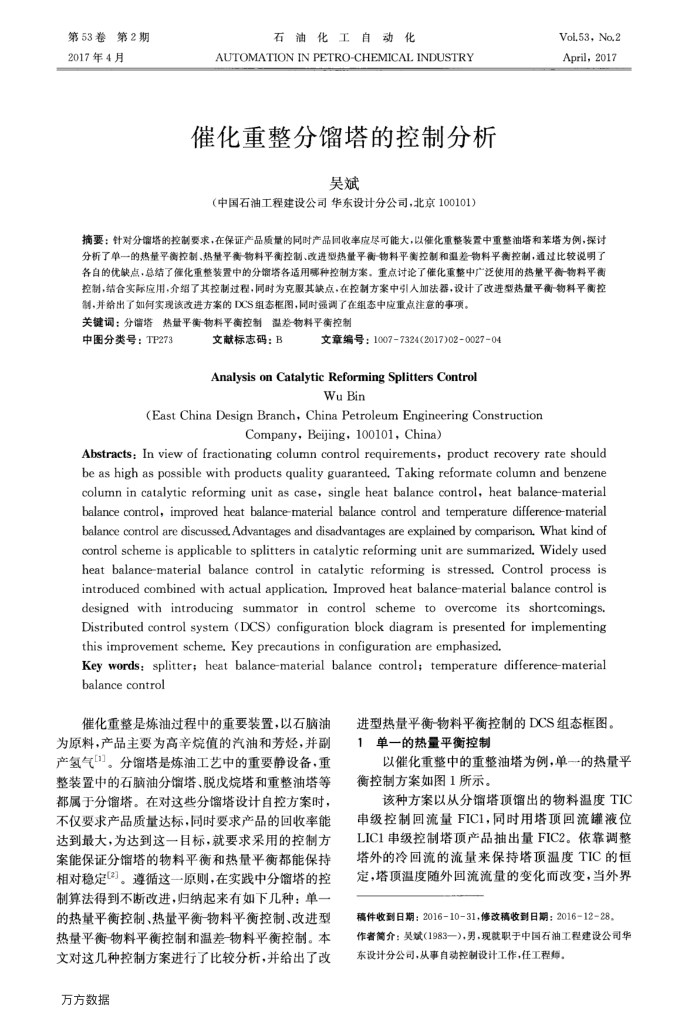

第53卷第2期 2017年4月
石油化工自动化
AUTOMATION IN PETRO-CHEMICAL INDUSTRY 催化重整分馏塔的控制分析
吴斌
（中国石油工程建设公司华东设计分公司，北京100101)
Vol.53,No.2 April，2017
摘要：针对分增塔的控制要求，在保证产品质量的同时产品回收率应尽可能大，以催化重整装置中重整油塔和苯塔为例，探讨分析了单一的热量平衡控制、热量平衡-物料平衡控制、改进型热量平衡-物料平衡控制和温差-物料平衡控制，通过比较说明了各自的优缺点，总结了催化重整装置中的分错塔各适用娜种控制方案，重点讨论了催化重整中广泛使用的热量平衡-物料平衡控制，结合实际应用，介绍了其控制过程，同时为克服其缺点，在控制方案中引人加法器，设计了改进型热量平衡-物料平衡控
制，并给出了如何实现该改进方案的DCS组态框图，同时强调了在组态中应重点注意的事项。关键词：分墙塔热量平衡-物料平街控制温差-物料平街控制
中图分类号：TP273
文献标志码：B
文章编号：1007-7324(2017)02-0027-04
Analysis on Catalytic Reforming Splitters Control
WuBin
(East China Design Branch,China Petroleum Engineering Construction
Company，Beijing，100101，China)
Abstracts: In view of fractionating column control requirements, product recovery rate should be as high as possible with products quality guaranteed, Taking reformate column and benzene column in catalytic reforming unit as case, single heat balance control, heat balance-material balance control, improved heat balance-material balance control and temperature difference-material balance control are discussed Advantages and disadvantages are explained by comparison, What kind of control scheme is applicable to splitters in catalytic reforming unit are summarized. Widely used heat balance-material balance control in catalytic reforming is stressed. Control process is introduced combined with actual application. Improved heat balance-material balance control is designed with introducing summator in control scheme to overcome its shortcomings. Distributed control system (DCS) configuration block diagram is presented for implementing this improvement scheme. Key precautions in configuration are emphasized.
Key words: splitter; heat balance-material balance control; temperature difference-material balance control
催化重整是炼油过程中的重要装置，以石脑油为原料，产品主要为高辛烷值的汽油和芳烃，并副产氢气门。分馏塔是炼油工艺中的重要静设备，重整装置中的石脑油分馏塔、脱戊烷塔和重整油塔等都属于分塔。在对这些分留塔设计自控方案时，不仅要求产品质量达标，回时要求产品的回收率能达到最大，为达到这一目标，就要求采用的控制方案能保证分馏塔的物料平衡和热量平衡都能保持相对稳定(2)。遵循这一原则，在实践中分馏塔的控制算法得到不断改进，归纳起来有如下几种：单一的热量平衡控制、热量平衡-物料平衡控制、改进型热量平衡-物料平衡控制和温差-物料平衡控制。本文对这几种控制方案进行了比较分析，并给出了改
万方数据
进型热量平衡-物料平衡控制的DCS组态框图。单一的热量平衡控制
以催化重整中的重整油塔为例，单一的热量平衡控制方案如图1所示。
该种方案以从分馏塔顶馏出的物料温度TIC 串级控制回流量FIC1，同时用塔项回流罐液位 LIC1串级控制塔顶产品抽出量FIC2。依靠调整塔外的冷回流的流量来保持塔顶温度TIC的恒定，塔顶温度随外回流流量的变化而改变，当外界
稿件收到日期：2016-10-31，修改稿收到日期：2016-12-28
作者简介：昊斌(1983一)，男，现就职于中国石油工程建设公司华东设计分公司，从事自动控制设计工作，任工程师。
