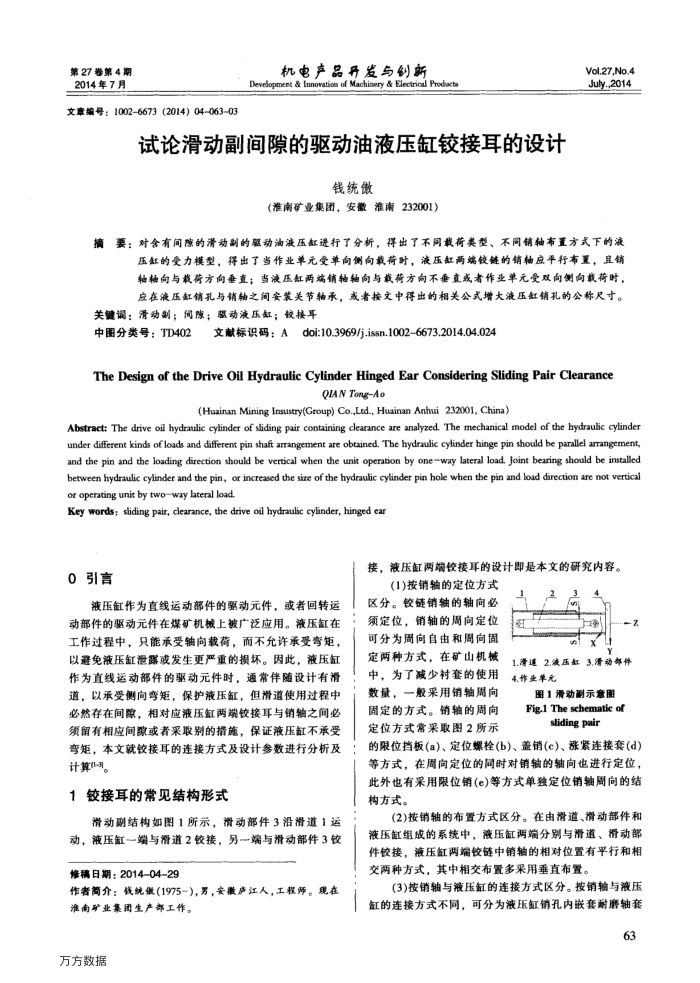

第27券第4期 2014年7月
文章编号：10026673(2014)0406303
机电产品开发与创新
Development & Innovatiom of Machinery & Electrical Prodacts
试论滑动副间隙的驱动油液压缸铰接耳的设计
钱统傲
（淮南矿业集团，安徽淮南232001）
Vol.27,No.4 July.,2014
摘要：对含有间隙的滑动副的驱动油液压缸进行了分析，得出了不同载荷类型、不同销轴布置方式下的液
压缸的受力模型，得出了当作业单元受单向侧向载荷时，液压缸两端铰链的销轴应平行布置，且销轴轴向与载荷方向垂直；当液压缸两销轴轴向与载荷方向不重直或者作业单元受双向侧向载荷时，应在液压缸销孔与销轴之间安装关节轴承，或者按文中得出的相关公式增大液压缸销孔的公称尺寸。
关键调：滑动副；阔陈；驱动液压缸；较接耳
中图分类号：TD402
文献标识码：A
doi:10.3969/j.issn.10026673.2014.04.024
The Design of the Drive Oil Hydraulic Cylinder Hinged Ear Considering Sliding Pair Clearance
QIANTong-Ao
(Huainan Mining Insustry(Group) Co.,Ltd, Huainan Anhui 232001, China)
Abstract: The drive oil hydraulic cylinder of sliding pair containing clearance are analyzed. The mechanical model of the hydraulic cylinder under different kinds of loads and different pin shaft arrangement are obtained. The hydraulic cylinder hinge pin should be parallel arrangement, and the pin and the loading direction should be vertical when the unit operation by oneway lateral load. Joint bearing should be installed between hydraulic cylinder and the pin, or increased the size of the hydraulic cylinder pin hole when the pin and load direction are not vertical or operating unit by twoway lateral load.
Key words:; sliding pair, clearance, the drive oil hydraulic cylinder, hinged ear
0引言
液压缸作为直线运动部件的驱动元件，或者回转运动部件的驱动元件在煤矿机械上被广泛应用。液压缸在工作过程中，只能承受轴向载荷，而不允许承受弯矩，以避免液压缸泄露或发生更严重的损坏。因此，液压缸作为直线运动部件的驱动元件时，通常伴随设计有滑道，以承受侧向弯矩，保护液压缸，但滑道使用过程中必然存在间隙，相对应液压缸两端铰接耳与销轴之间必须留有相应间隙或者采取别的措施，保证液压缸不承受弯矩，本文就铰接耳的连接方式及设计参数进行分析及计算-。
1铰接耳的常见结构形式
滑动副结构如图1所示，滑动部件3沿滑道1运动，液压缸一端与滑道2铰接，另一端与滑动部件3饺修稿日期：2014-04-29
作者简介：钱统微(1975-），男，安徽声江人，工程师。现在
淮南矿业集团生产部工作。万方数据
接，液压缸两端铰接耳的设计即是本文的研究内容。
(1)按销轴的定位方式区分。铰链销轴的轴向必须定位，销轴的周向定位可分为周向自由和周向固定两种方式，在矿山机械中，为了减少村套的使用数量，一般采用销轴周向固定的方式。销轴的周向定位方式常采取图2所示
Se
-
1.滑道2.液压起3.滑动部件 4.作业单元
图1滑动副示意图 Fig.1 The schematic of
sliding pair
的限位挡板(a)、定位螺栓(b)、盖销(c)、涨紧连接套(d) 等方式，在周向定位的同时对销轴的轴向也进行定位，此外也有采用限位销(e)等方式单独定位销轴周向的结构方式。
(2)按销轴的布置方式区分。在由滑道、滑动部件和液压缸组成的系统中，液压缸两端分别与滑道、滑动部件铰接，液压缸两端饺链中销轴的相对位置有平行和相交两种方式，其中相交布置多采用垂直布置。
(3)按销轴与液压缸的连接方式区分。按销轴与液压缸的连接方式不同，可分为液压缸销孔内嵌套耐磨轴套
63
