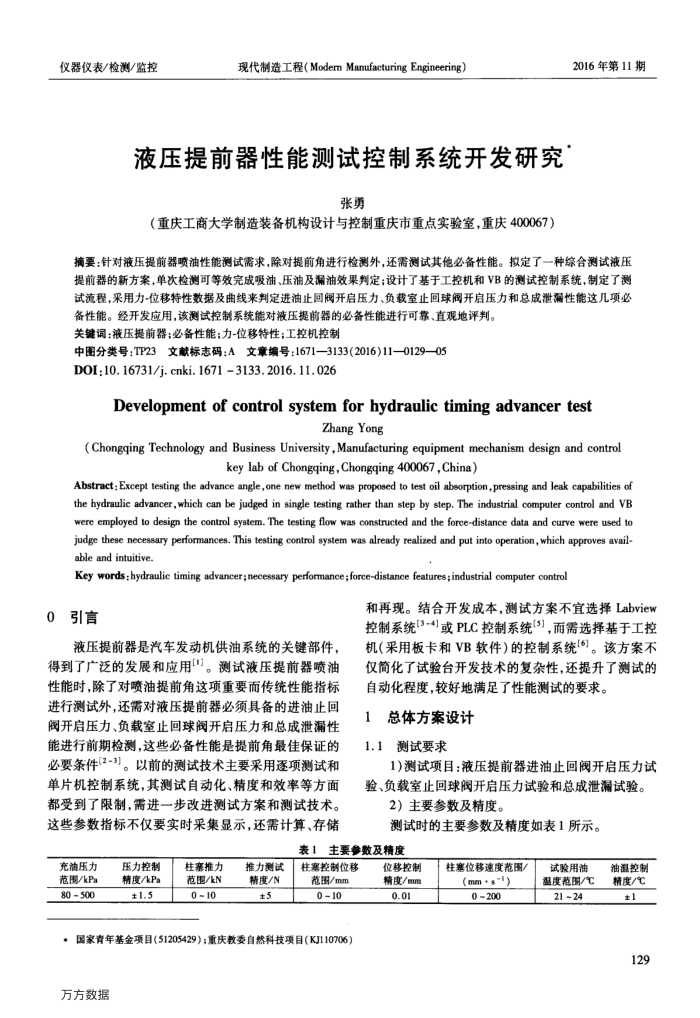

仪器仪表/检测/监控
现代制造工程（ModemManufacturingEngineering）
液压提前器性能测试控制系统开发研究
张勇
（重庆工商大学制造装备机构设计与控制重庆市重点实验室，重庆400067）
2016年第11期
摘要：针对液压提前器喷油性能测试需求，除对提前角进行检测外，还需测试其他必备性能。拟定了一种综合测试液压提前器的新方案，单次检测可等效完成吸油、压油及漏油效果判定；设计了基于工控机和VB的测试控制系统，制定了测试流程，采用力-位移特性数据及曲线来判定进油止回阀开启压力、负载室止回球阀开启压力和总成泄漏性能这几项必
备性能。经开发应用，该测试控制系统能对液压提前器的必备性能进行可靠、直观地评判。关键词：液压提前器：必备性能：力-位移特性：工控机控制
中图分类号：TP23文献标志码：A文章编号：1671—3133(2016)11—012905 DOI:10.16731/i.cnki.1671 3133.2016.11.026
Developmentofcontrolsystemforhydraulictimingadvancertest
Zhang Yong
( Chongqing Technology and Business University,Manufacturing equipment mechanism design and control
key lab of Chongqing, Chongqing 400067,China)
Abstract: Except testing the advance angle,one new method was proposed to test oil absorption,pressing and leak capabilities of e oonano s dasae uaas aepn eae e were employed to design the control system. The testing flow was constructed and the force-distance data and curve were used to judge these necessary performances. This testing control system was already realized and put into operation, which approves avail able and intuitive.
Key words: hydraulic timing advancer;necessary perfomance;force-distance features;industrial computer control
0引言
液压提前器是汽车发动机供油系统的关键部件，得到了广泛的发展和应用"]。测试液压提前器喷油性能时，除了对喷油提前角这项重要而传统性能指标进行测试外，还需对液压提前器必须具备的进油止回阀开启压力、负载室止回球阀开启压力和总成泄漏性能进行前期检测，这些必备性能是提前角最佳保证的必要条件(2-3]。以前的测试技术主要采用逐项测试和单片机控制系统，其测试自动化、精度和效率等方面都受到了限制，需进一步改进测试方案和测试技术。这些参数指标不仅要实时采集显示，还需计算、存储
和再现。结合开发成本，测试方案不宜选择Labview 控制系统[3-4]或PLC控制系统[5]，而需选择基于工控机(采用板卡和VB软件）的控制系统‘)。该方案不仅简化了试验台开发技术的复杂性，还提升了测试的自动化程度，较好地满足了性能测试的要求。
总体方案设计 1.1测试要求
1)测试项目：液压提前器进油止回阀开启压力试验、负载室止回球阀开启压力试验和总成泄漏试验。
2）主要参数及精度。
测试时的主要参数及精度如表1所示。
表1
主要参数及精度
充油压力范圈/kPa 80~500
压力控制精度/kPa ±1.5
柱塞推力范围/kN 0 ~ 10
推力测试精度/N ±5
柱寒控制位移范围/mm 0 10
国家青年基金项目（51205429）：重庆教委自然科技项目（KJ110706）万方数据
位移控制精度/mm 0.01
柱塞位移速度范围/
(mm · s-l) 0 ~200
试险用油温度范围/℃ 21 -24
油温控制精度/℃ ±1
129
