A
cademicResearch 技术交流

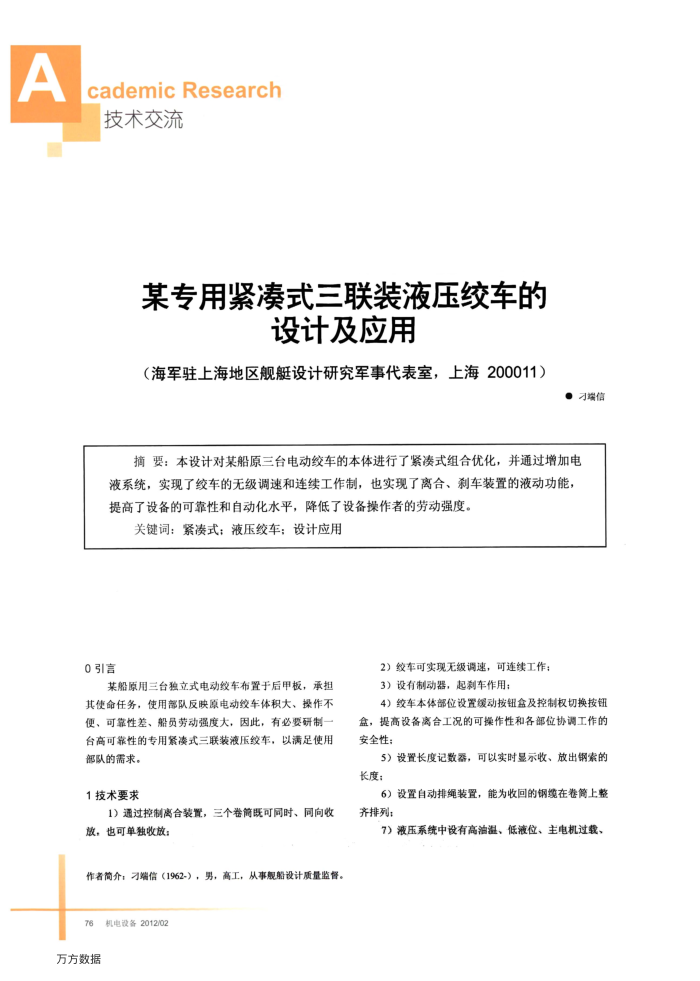

某专用紧凑式三联装液压绞车的
设计及应用
（海军驻上海地区舰艇设计研究军事代表室，上海200011）
·习端信
摘要：本设计对某船原三台电动绞车的本体进行了紧渍式组合优化，并通过增加电液系统，实现了绞车的无级调速和连续工作制，也实现了离合、刹车装置的液动功能，提高了设备的可靠性和自动化水平，降低了设备操作者的劳动强度。
关键词：紧渍式：液压绞车：设计应用
0引言
某船原用三台独立式电动纹车布置于后甲板，承担其使命任务，使用部队反映原电动绞车体积大、操作不便、可靠性差、船员劳动强度大，因此，有必要研制一台高可靠性的专用紧凌式三联装液压绞车，以满足使用
部队的需求。 1技术要求
1）通过控制离合装置，三个卷筒既可同时、同向收放，也可单独收放：
作者简介；刁端信（1962-），男，高工，从事舰船设计质量监督。
机电设备2012/02 76
万方数据
2）绞车可实现无级调速，可连续工作； 3）设有制动器，起刹车作用；
4）绞车本体部位设置缓动按钮盒及控制权切换按钮盒，提高设备离合工况的可操作性和各部位协调工作的安全性：
5）设置长度记数器，可以实时显示收、放出钢索的长度：
6）设置自动排绳装置，能为收回的钢缆在卷筒上整齐排列：
7）液压系统中设有高油温、低液位、主电机过载、
