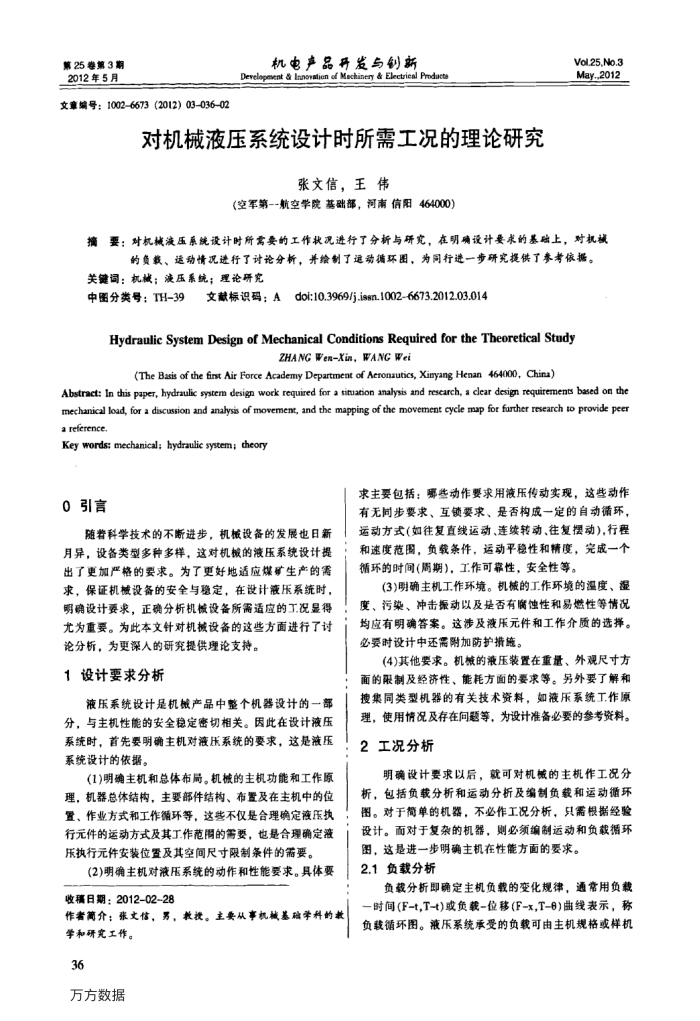

第25券第3期 2012年5月
文章编号：10026673（2012）0303602
机电产品开发与制新
Derelopment & Inovalin of Machinery & Electieal Prodacte
对机械液压系统设计时所需工况的理论研究
张文信，王伟
（空军第--航空学院基础部，河南信阳464000）
Vol.25,No.3 May.,2012
摘要：对机液压系统设计时所需要的工作获况进行了分析与研究，在明确设计要求的基上，对机械
的负载、运动情况进行了讨论分析，并绘制了逆动消环图，为网行进一步研究提供了参考依据。
关键词：机械：液压系统；理论研究
中图分类号：TH-39
文献标识码：Adoi:10.3969/j.issn.1002-6673.2012.03.014
Hydraulic System Design of Mechanical Conditions Required for the Theoretical Study
ZHANG Wen-Xin,WANG Wei
(The Basis of the finst Air Force Academy Department of Aeronautics, Xinyang Henan 464000, China)
Abstract: In this paper, hydraulic system design work required for a situation analysis and research, s clear design requirements based on the mechanical load, for a discussion and analysis of movememt, and the mapping of the movement cycle map for farther research to provide peer a reference.
Key words:; mechanical; hydraulic system; theory
0引言
随着科学技术的不断进步，机板设备的发展也日新月异，设备类型多种多样，这对机械的液压系统设计提出了更加严格的要求。为了更好地适应煤矿生产的需求，保证机械设备的安全与稳定，在设计液压系统时，明确设计要求，正确分析机恢设备所需适应的工况显得尤为重要。为此本文针对机械设备的这些方面进行了讨
论分析，为更深人的研究提供理论支持。 1设计要求分析
液压系统设计是机械产品中整个机器设计的一部分，与主机性能的安全稳定密切相关。因此在设计液压系统时，首先要明确主机对液压系统的要求，这是液压系统设计的依据。
(1)明确主机和总体布局。机械的主机功能和工作原理，机器总体结构，主要部件结构、布置及在主机中的位置、作业方式和工作循环等，这些不仅是合理确定液压执行元件的运动方式及其工作范阔的需要，也是合理确定渡压执行元件安装位置及其空间尺寸限制条件的需要。
(2)明确主机对液压系统的动作和性能要求。具体要收稿日期：2012-02-28
作者简介；张文信，男，教扰。主要从事机城基础学科的教
学和研究工作。 36
方方数据
求主要包括：哪些动作要求用液压传动实现，这些动作有无同步要求、互锁要求、是否构成一定的自动循环，运动方式（如往复直线运动、连续转动、往复摆动），行程和速度范围，负载条件，运动平稳性和精度，完成一个循环的时间（周期），工作可靠性，安全性等。
(3)明确主机工作环境。机械的工作环境的温度、湿度、污染、冲击振动以及是否有腐蚀性和易燃性等情况均应有明确答案。这涉及液乐元件和工作介质的选择。必要时设计中还需附加防护措施。
(4)其他要求。机械的液压装置在重量、外观尺寸方面的限制及经济性、能耗方面的要求等。另外要了解和搜集同类型机器的有关技术资料，如液压系统工作原理，使用情况及存在间题等，为设计准备必要的参考资料。
工况分析 2
明确设计要求以后，就可对机械的主机作工况分析，包括负载分析和运动分析及编制负载和运动循环图。对于简单的机器，不必作工况分析，只需根据经验设计。面对于复杂的机器，则必须编制运动和负载循环
图，这是进一步明确主机在性能方面的要求。 2.1负载分析
负载分析即确定主机负载的变化规律，通常用负载时间(F-t,T-t)或负载-位移(F-x,T-8)曲线表示，称负载循环图。液压系统承受的负载可由主机规格或样机
