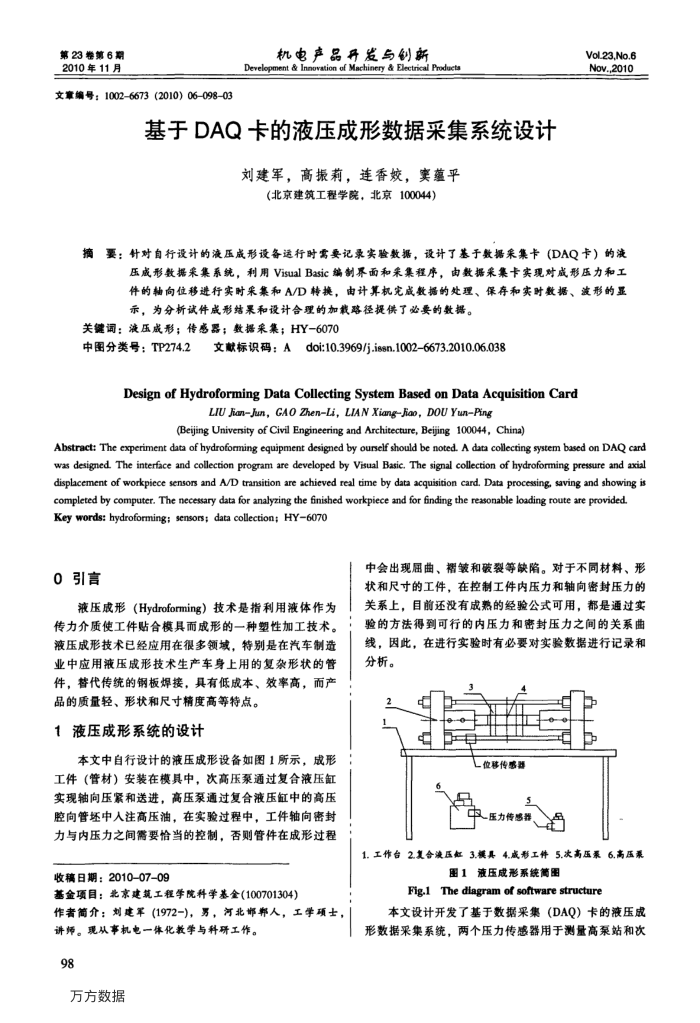

基于DAQ卡的液压成形数据采集系统设计
刘建军，高振莉，连香姣，窦蕴平
(北京建筑工程学院，北京100044）
Vol.23,No.6 Nov.,2010
要：针对自行设计的液压成形设备适行时需要记录实验数据，设计了基于数据采集卡(DAQ卡）的减
压成形数据采集系统，利用VisualBasic编制界面和采集程序，由数据采集卡实现对成形压力和工件的轴向位移进行实时采集和A/D转换，由计算机完成数据的处理、保存和实时数据、波形的显示，为分析试件成形结果和设计合理的加载露径提供了必要的数据。
关键调：液压成形；传感器：数据采集：HY-6070
中图分类号：TP274.2
文献标识码：Adoi:10.3969/j.issn.1002-6673.2010.06.038
Design of Hydroforming Data Collecting System Based on Data Acquisition Card
LIU Jan-Jun, GAO ZhenLi, LIAN Xiang-Jiao, DOU YunPing
(Bejing University of Civil Engineering and Architecture, Beijing 100044, China)
Abstract: The experiment data of hydroforming equipment designed by ourself should be noted. A data collecting system based on DAQ card was designed. The interface and collection program are developed by Visual Basic. The signal collection of hydroforming pressure and axial displacement of workpiece sensors and A/D transition are achieved real time by data acquisition card. Data processing, saving and showing is
apd tao ueoqeosta augog peaeao eg aee oy ep resoa aindo q pad Key words: hydroforming; sensors; data collection; HY6070
0引言
液压成形（Hydroforming）技术是指利用液体作为传力介质使工件贴合模具而成形的一种塑性加工技术。液压成形技术已经应用在很多领域，特别是在汽车制造业中应用液压成形技术生产车身上用的复杂形状的管件，替代传统的钢板焊接，具有低成本、效率高，而产
品的质量轻、形状和尺寸精度高等特点。 1液压成形系统的设计
本文中自行设计的液压成形设备如图1所示，成形工件（管材）安装在模具中，次高压泵通过复合液压缸实现轴向压紧和送进，高压泵通过复合液压缸中的高压腔向管坏中人注高压油，在实验过程中，工件轴向密封力与内压力之间需要恰当的控制，否则管件在成形过程
收稿日期：2010-07-09
基金项目：北京建筑工程学院科学基全(100701304）
作者简介：刘建军(1972-)，男，河北部郸人，工学项士，
讲师。现从事机电一体化教学与科研工作。 98
万方数据
中会出现届曲、褶皱和破裂等缺陷。对于不同材料、形状和尺寸的工件，在控制工件内压力和轴向密封压力的关系上，目前还没有成熟的经验公式可用，都是通过实验的方法得到可行的内压力和密封压力之间的关系曲线，因此，在进行实验时有必要对实验数据进行记录和分析。
位移传感器一压力传感器
1.工作台2复合液压知3.具4.成形工件5.次高压系6.高压泵
图1液压成形系统简图
Fig.1 The diagram of software structure
本文设计开发了基于数据采集（DAQ）卡的液压成形数据采集系统，两个压力传感器用于测量高泵站和次
