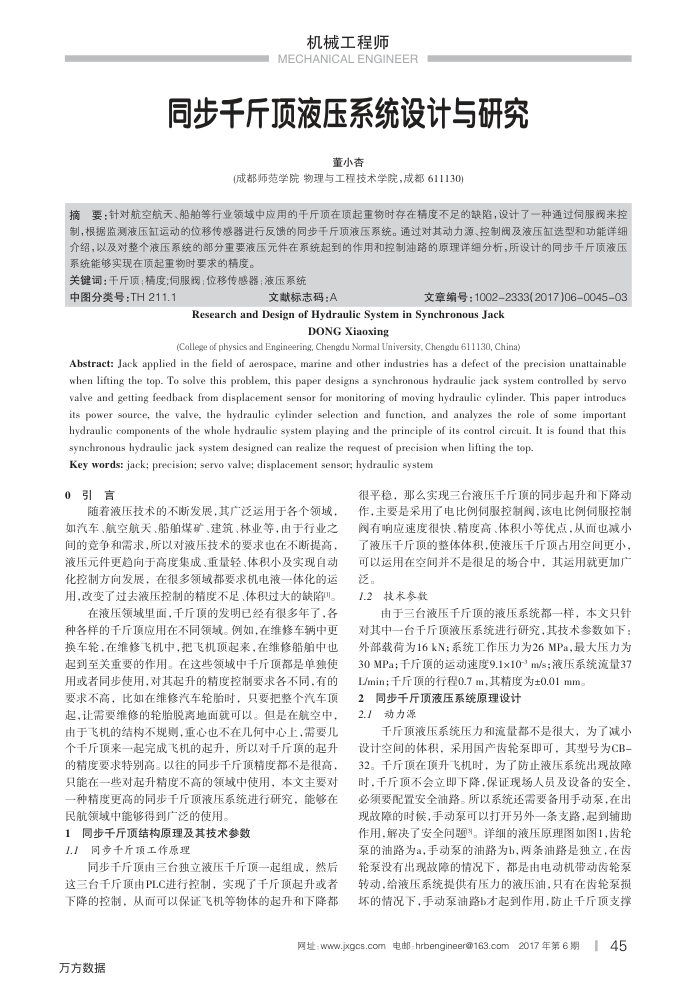

同步千斤顶液压系统设计与研究
董小杏
(成都师范学院物理与工程技术学院，成部611130)
摘要：针对航空航天、船舶等行业领域中应用的干斤顶在顶起重物时存在精度不足的缺陷，设计了一种通过伺服阀来控制，根据监测液压缸运动的位移传感器进行反馈的同步干斤顶液压系统。通过对其动力源、控制阀及液压缸选型和功能详细介绍，以及对整个液压系统的部分重要液压元件在系统起到的作用和控制油路的原理详细分析，所设计的同步干厅顶液压系统能够实现在顶起重物时要求的精度。
关键词：干斤顶；精度；伺服阀；位移传感器；液压系统
中图分类号：TH211.1
文献标志码：A
文章编号：1002-2333(2017)06-0045-03
Research and Design of Hydraulic System in Synchronous Jack
DONG Xiaoxing
(College of physics and Engineering, Chengdu Normal University, Chengdu 611130, China)
Abstract: Jack applied in the field of aerospace, marine and other industries has a defect of the precision unattainable when lifting the top. To solve this problem, this paper designs a synchronous hydraulic jack system controlled by servo valve and getting feedback from displacement sensor for monitoring of moving hydraulic cylinder. This paper introducs its power source, the valve, the hydraulic cylinder selection and function, and analyzes the role of some important hydraulic components of the whole hydraulic system playing and the principle of its control circuit. It is found that this
synchronous hydraulic jack system designed can realize the request of precision when lifting the top. Key words: jack; precision; servo valve; displacement sensor; hydraulic system
0引言
随着液压技术的不断发展，其广泛运用于各个领域，如汽车、航空航天、船舶煤矿、建筑、林业等，由于行业之间的竞争和需求，所以对液压技术的要求也在不断提高，液压元件更趋向于高度集成、重量轻、体积小及实现自动化控制方向发展，在很多领域都要求机电液一体化的运用，改变了过去液压控制的精度不足、体积过大的缺陷。
在液压领域里面，千斤顶的发明已经有很多年了，各种各样的于斤项应用在不同领域。例如，在维修车辆中更换车轮，在维修飞机中，把飞机顶起来，在维修船舶中也起到至关重要的作用。在这些领域中千斤项都是单独使用或者同步使用，对其起升的精度控制要求各不同，有的要求不高，比如在维修汽车轮胎时，只要把整个汽车项起，让需要维修的轮胎脱离地面就可以。但是在航空中，由于飞机的结构不规则，重心也不在儿何中心上，需要儿个千斤项来一起完成飞机的起升，所以对千斤顶的起升的精度要求特别高。以往的同步千斤顶精度都不是很高，只能在一些对起升精度不高的领域中使用，本文主要对一种精度更高的同步千斤项液压系统进行研究，能够在民航领域中能够得到广泛的使用。
1同步千斤顶结构原理及其技术参数 1.1同步千斤预工作原理
同步千斤顶由三台独立液压千斤顶一起组成，然后这三台于片项由PLC进行控制，实现了于斤项起升或者下降的控制，从而可以保证飞机等物体的起升和下降都
很平稳，那么实现三台液压千斤顶的同步起升和下降动作，主要是采用了电比例伺服控制阀，该电比例伺服控制阅有响应速度很快、精度高、体积小等优点，从而也减小了液压千斤项的整体体积，使液压千斤项占用空间更小，可以运用在空间并不是很足的场合中，其运用就更加广泛。
技术参数
1.2:
由于三台液压千斤顶的液压系统都一样，本文只针对其中一台于斤项液压系统进行研究，其技术参数如下：外部载荷为16kN；系统工作压力为26MPa，最大压力为 30MPa：于斤顶的运动速度9.1x10-3m/s；液压系统流量37 L/min；千斤项的行程0.7m，其精度为±0.01mm。
同步千斤顶液压系统原理设计 2.1
动力源
千斤顶液压系统压力和流量都不是很大，为了减小设计空间的体积，采用国产齿轮泵即可，其型号为CB-32。千斤项在顶升飞机时，为了防止液压系统出现故障时，千斤顶不会立即下降，保证现场人员及设备的安全，必须要配置安全油路。所以系统还需要备用手动泵，在出现故障的时候，手动泵可以打开另外一条支路，起到辅助作用，解决了安全问题。详细的液压原理图如图1，齿轮泵的油路为a，手动泵的油路为b，两条油路是独立，在齿轮泵没有出现故障的情况下，都是由电动机带动齿轮泵转动，给液压系统提供有压力的液压油，只有在齿轮泵损坏的情况下，手动泵油路b才起到作用，防止千斤顶支撑
